В настольных (планшетных) сканерах имеются источник света, объектив, прибор с зарядовой связью (ПЗС) и один или несколько аналого-цифровых преобразователей (АЦП). Все элементы ПЗС располагаются в ряд по одному элементу для каждого пикселя строки развертки. Если имеется 300 элементов ПЗС на каждый дюйм вдоль линии сканирования, то максимально возможное оптическое разрешение составляет 300 пикселей/дюйм. Если на каждый дюйм вдоль линии сканирования приходится 600 элементов ПЗС, то максимально возможное оптическое разрешение составляет 600 пикселей/дюйм.

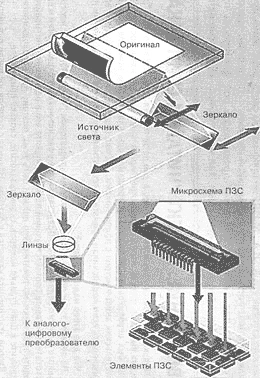

Лампа подсветки и система зеркал установлены на каретке, которая передвигаетея при помощи шагового двигателя. Свет от лампы, установленной на каретке, при сканировании на каждом шаге двигателя отражаетея от документа и через систему зеркал попадает на матрицу, состоящую из чувствительных элементов (ПЗС), которые и определяют интенсивность отраженного света путем преобразования в электрический сигнал. Далее происходит преобразование аналогового сигнала в цифровой с последующей обработкой и передачей в компьютер для дальнейшего использования.
Таким образом, на каждом шаге каретки сканер фиксирует одну горизонтальную полоску оригинала, разбитую, в свою очередь, на некоторое количество пикселей на линейке ПЗС. Итоговое изображение, составленное из полосок, представляет собой как бы мозаику, составленную из плиток (пикселей) одинакового размера и разного цвета.
Как уже говорилось, сканирование изображения выполняетея построчно. Пучок света отражаетея от мишени и через объектив попадает на ПЗС. Каждый ПЗС преобразует свет в аналоговое напряжение (зависящее от интенсивности света), определяя уровень серого для одного пикселя. В АЦП аналоговое напряжение преобразуется в цифровое значение с использованием 8, 10 или 12 бит для каждого (основного) цвета (соответственно 24-, 30- или 48-битное цветовое кодирование).
Преимущество представления каждого цвета большим числом бит понятно - чем больше их число, тем меньше шаг перехода от оттенка к оттенку, и такие переходы становятся настолько малыми, что незаметны для глаза человека. В свою очередь, это ведет к устранению постеризации - внезапным изменениям цвета при переходе от одного пикселя к следующему, тогда как по идее должно воспроизводиться плавное изменение цвета. Кроме того, при наличии соответствующих других компонентов сканера дополнительные биты позволяют различить больше деталей в темных областях.
Подавляющее большинство сканеров использует избыточное (сверх 24 битов) кодирование только в собственных целях: для более качественного преобразования изображения в 24битный формат и передачи последнего в компьютер.
Сканер изображений — устройство, выполняющее преобразование изображений в цифровой формат.
Ручной сканер — портативная разновидность сканера.
Сканер штрих-кода — устройство для считывания информации, представленной в виде штрих-кода.
Сканер киноплёнки — устройство для преобразования изображения на киноплёнке в цифровые файлы высокого разрешения.
