Глава 8
Средства индивидуальной и коллективной защиты

Раздел третий
Специальная подготовка

Специальная подготовка (СП) является одним из ведущих предметов обучения солдат и сержантов войск радиационной, химической и биологической защиты.

Обучение по специальной подготовке проводится на приборах, комплектах и машинах, учебно-тренировочных средствах, в классах методом рассказа с показом, беседы и практических работ, проводимых на технике с использованием УТК.

При изучении техники, приборов, комплектов и других средств в начале обучаемым объясняются их назначение, тактикотехнические (технические) данные, общее устройство и устройство специального оборудования (блоков, узлов и механизмов), принцип их работы, а затем показываются приемы работы с ними.

Более детально изучаются агрегаты и механизмы, которые личный состав при техническом обслуживании специальных машин, комплектов и приборов должен уметь разбирать, собирать и регулировать.

Изучение приемов и способов работы проводится одновременно со всеми подчиненными после образцового показа, с их обучением и тренировкой в начале по элементам, а затем слитно. Особое внимание обращается на правильную последовательность их выполнения и соблюдение мер безопасности при работе. Приемы и способы работы, изученные в дневных условиях, повторяются ночью.

В ходе занятий, обучаемых следует поочередно назначать в состав расчетов машин и обучать их выполнению обязанностей различных номеров расчетов при развертывании машин, практической работе с ними и их свертывании.

Обучение на учебно-тренировочных средствах начинается после изучения общего устройства машины, комплекта, прибора, основ их эксплуатации с задачей - выработать у обучаемых координированные, технически правильны навыки в действиях с механизмами управления машины, комплекта, прибора.

К работе на машине, комплекте, приборе, солдаты и сержанты допускаются только после обучения на учебно-тренировочных средствах и получения достаточных навыков в правильных действиях при работе с вооружением и техникой.

Все занятия максимально обеспечиваются необходимыми материальными средствами и тренажерами для интенсивного обучения всех военнослужащих подразделения.

Глава 8
Средства индивидуальной и коллективной защиты

Средства индивидуальной и коллективной защиты предназначены для сохранения боеспособности личного состава и обеспечения выполнения боевой задачи в условиях применения противником оружия массового поражения, а также в условиях воздействия неблагоприятных и поражающих факторов внешней среды, возникающих при эксплуатации и повреждениях вооружения и военной техники, разрушениях радиационно, химически и биологически опасных объектов.

8.1 Средства индивидуальной защиты

К средствам индивидуальной защиты относятся средства защиты органов дыхания - противогазы, респираторы, изолирующие дыхательные аппараты; средства защиты кожи - комплекты защитной одежды фильтрующего и изолирующего типов; средства защиты глаз - пленочные средства защиты глаз от СИЯВ.

8.1.1 Средства индивидуальной защиты органов дыхания фильтрующего типа

К средствам индивидуальной защиты органов дыхания фильтрующего типа (СИЗОД ФТ) относятся фильтрующие противогазы, респираторы и дополнительные патроны. Они изолируют органы дыхания от окружающей среды и обеспечивают очистку вдыхаемого воздуха от токсичных аэрозолей и паров. Поэтому СИЗОД ФТ не могут эксплуатироваться в атмосфере, содержащей менее 17% кислорода (по объему). Основными в СИЗОД ФТ являются фильтрующие противогазы, остальные или дополняют противогазы, или заменяют их в различных условиях заражения.

Фильтрующие противогазы различают - войсковые, гражданские и промышленные. Войсковые противогазы подразделяют, исходя из назначения - на общевойсковые и специальные. Современные общевойсковые фильтрующие противогазы (ОФП) являются малогабаритными и состоят из двух основных частей: фильтрующе-поглощающей части системы (ФПС) и лицевой части, непосредственно соединенных друг с другом.

Кроме того, в комплект ОФП входят сумка и незапотевающие пленки, а также, в зависимости от типа противогаза, могут входит мембраны переговорного устройства, трикотажный гидрофобный чехол, накладные утеплительные манжеты, водонепроницаемый мешок, крышка армейской фляги с клапаном и бирка.

Фильтрующе-поглощающая система предназначена для очистки вдыхаемого воздуха от токсичных аэрозолей и паров. Очистка воздуха осуществляется противоаэрозольным фильтром, а от паров - поглощающим слоем из угля-катализатора. У противогазов различных типов фильтрующе-поглощающая система может быть выполнена либо в виде фильтрующе-поглощающей коробки (ФПК), либо в виде фильтрующе-поглощающего элемента (ФПЭ).

Лицевая часть предназначена для защиты лица и глаз от токсичных химических веществ (OBB), РП и БА, подвода к органам дыхания очищенного воздуха и сброса в атмосферу выдыхаемого воздуха.

Лицевые части состоят из корпуса и системы крепления. Лицевые части с регулируемой системой крепления называют масками, с нерегулируемой - шлем-масками. На корпусе маски (шлем- маски) размещаются, в зависимости от типа, основные элементы: очковый узел, клапанная коробка или отдельно узлы клапанов выдоха и вдоха, обтекатели, переговорное устройство, обтюратор, подмасочник, система для жидкости.

Сумка предназначена для ношения, защиты и хранения противогаза. Она имеет плечевой ремень и поясную тесьму с пряжками для регулировки длины, корт е, клапан, одно или несколько отделений, внутренние или внешние карманы для размещения составных частей комплекта противогаза.

Незапотевающие пленки односторонние (НП) или двусторонние (НПН) предназначены для предохранения очкового узла от запотевания. Комплект из шести пленок упакован в металлическую коробку, герметизированную по линии разъема изоляционной лентой.

Накладные утеплительные манжеты (НМУ) предназначены для предохранения очкового узла от обмерзания при отрицательных температурах.

Трикотажный гидрофобный чехол (далее по тексту - чехол) предназначен для предохранения ФПК от попадания в нее грубодисперсной пыли, капельножидкой влаги, снега и других загрязнений.

Водонепроницаемый мешок с герметизирующими резиновыми кольцами предназначен для предохранения собранного противогаза от попадания в него воды при форсировании водных преград. Он изготовлен из двойной полиэтиленовой пленки.

Клапанная коробка лицевой части предназначена для распределения потоков вдыхаемого и выдыхаемого воздуха. В лицевых частях ШМ-62, ШM-66My в клапанных коробках расположен один клапан вдоха и два клапана выдоха - основной и дополнительный. В остальных лицевых частях клапан вдоха расположен в узле присоединения ФПС. Клапаны выдоха являются наиболее уязвимыми элементами противогаза, так как при их неисправности (засорении, примерзании) зараженный воздух проникает под лицевую часть.

Обтекатели предназначены для уменьшения запотевания стекол путем обдува очкового узла вдыхаемым воздухом. Они выполнены в виде каналов-воздуховодов, отформованных вместе с корпусом лицевой части. В лицевых частях противогазов ПМК и ПМК-2 обтекатели выполнены в виде патрубков из полимерного материала.

Переговорное устройство предназначено для улучшения качества передачи речи при пользовании противогазом. Переговорное устройство может быть выполнено в виде неразборной капсулы, вмонтированной при сборке в заводских условиях, или в виде разборной конструкции, состоящей из корпуса, резинового кольца, мембраны, опорного кольца, фланца и крышки. При разборной конструкции переговорного устройства лицевой части комплектуются коробками с пятью запасными мембранами. Коробки герметизированы по линии разъема изоляционной лентой.

Система крепления лицевой части на голове предназначена для герметизации противогаза по линии обтюрации и для удержания лицевой части на голове. Система крепления у шлем-масок выполнена заодно с масочной частью в виде шлема, у масок - в виде наголовника с пятью лямками, крепящегося к маске с помощью отлапок и пряжек. Лямки имеют нумерованные упоры (уступы).

Обтюратор предназначен для улучшения герметизирующих свойств лицевых частей, выполнен в виде тонкой подвернутой внутрь маски-полосы резины и позволяет уменьшить давление резины на голову.

Подмасочник предназначен для снижения запотевания и обмерзания очкового узла, выполнен в виде резиновой полумаски с двумя клапанами вдоха. Исключает попадание выдыхаемого воздуха на очковый узел.

Система для приема жидкости предназначена для приема воды и жидкой пищи в зараженной атмосфере. Она состоит из загубника, штуцера, резиновой трубки, ниппеля.

Бирка предназначена для указания номера противогаза, фамилии военнослужащего, за которым закреплен противогаз, и роста лицевой части. Пластмассовая бирка размером 3x5 см входит в комплект противогазов ПМК и ПМК-2, для остальных противогазов ее изготавливают из местных материалов, прикрепляют на левой боковой стенке сумки.

К современным общевойсковым фильтрующим противогазам относятся:

- противогаз малогабаритный ПМГ (шифр EO-18);

- противогаз малогабаритный ПМГ-2 (шифр ЕО-62);

- противогаз бескоробочный фильтрующий ПБФ (шифр EO-19);

- противогаз масочный коробочный ПМК (шифр EO 1.08.00);

- противогаз масочный коробочный ПМК-2 (шифр EO 1.15.00).

Противогаз ПМК (рисунок 8.1) состоит из маски М-80 и фильтрующей поглощающей коробки EO 1.08.01.

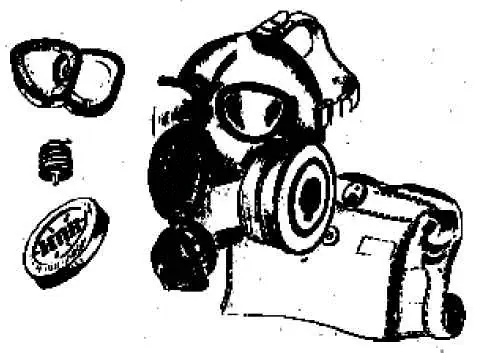

Рисунок 8.1 - Противогаз ПМК

В комплект противогаза также входят сумка, незапотевающие пленки нпн, накладные утеплительные манжеты, крышка армейской фляги с клапаном, водонепроницаемый мешок и пластмассовый вкладыш.

По форме и конструкции ФПК EO 1.08.01 практически не отличается от ФПС МГ, за исключением - на верхней крышке корпуса отштампованы зиги прочности. Маркировка коробки аналогична, однако, вместо месяца изготовления указывается квартал изготовления.

Маска М-80 состоит из корпуса (маски) и системы крепления (наголовника). На корпусе размещены очковый узел с трапециевидными изогнутыми стеклами, узел клапанов выдоха с резьбовым соединением корпуса и с резиновым экраном, обтекатель, переговорное устройство неразборной конструкции, приспособление для питья воды и узла присоединения ФПК с клапаном вдоха. Продолжением корпуса маски является обтюратор.

Наголовник выполнен в одно целое из резины, имеет лобную и по две височные и щечные лямки. На лямках указаны номера упоров.

Маски М-80 изготовляют с левосторонним (90%) и правосторонним (10%) расположением узла присоединения ФПК. Маркировка маски аналогична маркировке шлема-маски ШМГ.

Противогаз ПМК-2 отличается от противогаза ПМК конструкцией ФПК и узла присоединения ее к маске. На горловине ФПК имеется фланец с вырезами и соответствующие им выступы на обтекателе. В горловине ФПК установлен клапан вдоха. При хранении коробку герметизируют двумя пробками. Верхнюю пробку фиксируют обтекателем. Коробку вставляют в левое или правое отверстие маски. Герметизация обеспечивается по наружной поверхности горловины, для чего отверстия в маске имеют несколько меньший диаметр, чем горловина ФПК и утолщены. Изнутри на фланец ФПК устанавливают обтекатель, при этом его отверстие должно быть направлено на клапанную коробку.

Решетка предназначена для предотвращения плотного прилегания чехла к выходному отверстию в дне коробки.

Маркировка ФПК (EO 1.15.01) наносится в 3 строки, номер партии ФПК вынесен на вторую строку после условного обозначения завода-изготовите ля.

Маска МБ-1-80, входящая в комплект противогаза, отличается от маски М-80 конструкцией и количеством узлов присоединения ФПК.

Узлы присоединения ФПК представляют собой два отверстия в щечных областях маски. В зависимости от удобства работы конкретного специалиста с вооружением и военной техникой, а также индивидуальных особенностей военнослужащего ФПК вставляют с любой стороны. В противоположное отверстие вставляют заглушку.

Присоединение ФПК со стандартной навинтованной горловиной к маске МБ-1-80 осуществляют с помощью переходника. 

Комплект дополнительного патрона КДП с противогазом ПМК- 2 используют с помощью двух переходников: один для присоединения к маске соединительной трубкой, другой - для присоединения ФПК к дополнительному патрону.

Подбор шлем-масок осуществляют по результатам замера вертикального охвата головы, который определяют путем измерения головы по замкнутой линии, проходящей через макушку, щеки и подбородок (рисунок 8.2). Результаты измерений округляют до 0,5 сантиметров (таблица 8.1).

Рисунок 8.2 - Определение требуемого размера лицевой части противогаза

Таблица 8.1

Подбор лицевой части противогаза

Шлем-маски ШМБ второго роста, укомплектованные на 50 % подмасочниками среднего роста и на 50 % - большого роста, подбирают в зависимости от высоты лица. Военнослужащим, у которых этот показатель не превышает 12,5 см, выдают шлем-маски второго роста с подмасочниками среднего роста, остальным - с подмасочниками большого роста.

Подбор масок противогазов ПМК и ПМК-2 осуществляют по величине вертикального и горизонтального охватов головы. Последний определяют путем измерения головы по замкнутой линии, проходящей через лоб, виски и затылок. Результаты измерений округляют до 0,5 см.

По сумме двух измерений определяют типоразмер (рост маски и номера упоров лямок наголовника со стороны концов) маски в соответствии с ростовочными интервалами, приведенными в таблице 8.2.

Таблица 8.2

Подбор масок противогазов ПМК и ПМК-2 в зависимости от суммы вертикального и горизонтального охватов головы

Новую лицевую часть при получении протереть снаружи и внутри чистой ветошью, слегка смоченной водой, клапаны выдоха продуть, по возможности, промыть. Бывшую в употреблении лицевую часть в целях дезинфекции протереть 2% раствором формалина. При этом необходимо следить, чтобы жидкость не попала внутрь ФПК.

После осмотра комплектующих частей необходимо произвести сборку противогаза, для чего снять с горловины ФПК колпачок и вынуть пробку из отверстия в дне. Колпачок, прокладку и пробку хранить в сумке для противогаза.

Сборку противогазов ПМГ, ПМГ-2 и ПМК производить в такой последовательности: в левую руку взять лицевую часть и правой рукой присоединить ФПК, завинчивая ее до отказа в узел присоединения ФПК, на ФПК надеть чехол.

Для сборки противогаза ПФБ извлечь два ФПЭ из полиэтиленовых пакетов, надрезав или надорвав края. Вывернуть шлем- маску, отстегнуть подмасочник, вставить ФПЭ в карманы, вывести горловины ФПЭ наружу через соответствующие отверстия в карманах; проверить, что ФПЭ установлены в карманах без перекосов, симметрично осями карманов. Снаружи установить на горловины ФПЭ узлы клапанов вдоха (до щелчка), предварительно проверив наличие и целостность клапанов вдоха. Имеющаяся на корпусе узла клапана вдоха метка (выступ на цилиндрической части) должна быть обращена вверх, а отверстие в жалюзи - вниз, застегнуть подмасочник.

Для сборки противогаза ПМК-2 определить сторону, с которой будет находиться ФПК, а в другое отверстие изнутри вставить заглушку таким образом, чтобы ее фланец с вырезами находился снаружи маски и плотно прилегал к наружной поверхности маски. Снять с ФЫПК обтекатель, вращая его против хода часовой стрелки, вынуть пробки и положить их в сумку. Взять маску в левую руку, а правой рукой вставить ФПК в отверстие маски. Проверить с внутренней стороны маски - не вывернулся ли край резины, расположенный вокруг цилиндрической части горловины. Если это произошло, то оттянуть корпус маски от горловины по радиальным направлениям. Надеть обтекатель на фланец горловины ФПК так, чтобы боковое отверстие обтекателя было направлено в сторону штуцера системы для приема жидкости. Поворачивая обтекатель на небольшой угол в одну или другую сторону, совместить выступы на внутренней поверхности обтекателя с вырезами на фланце горловины ФПК. Удерживая ФПК левой рукой, правой прижать обтекатель к горловине ФПК и повернуть по ходу часовой стрелки до упора. Надеть на ФПК чехол.

Порядок укладки противогазов следующий:

- противогаз ПМГ - взять противогаз за переговорное устройство, уложить шлем внутрь маски, сложить ее по осевой линии, уложить в сумку коробкой от себя;

- противогаз ПМГ-2 - шлем-маску сложить по осевой линии, перегнуть вдоль и поперек, закрыв стекла резиной, уложить в сумку переговорным устройством вниз;

- противогаз ПБФ - взять противогаз за клапанно-переговорное устройство, уложить шлем внутрь маски, сложить ее по осевой линии и уложить в сумку клапанно-переговорным устройством вниз;

- противогазы ПМК и ПМК-2 - взять противогаз за переговорное устройство, вложить наголовник внутрь маски, перегнуть маску по осевой линии и уложить в сумку коробкой вниз от себя.

Надежность защиты от вредных для организма человека веществ зависит не только от исправности противогаза, но и от умелого пользования ими.

Противогаз носят в трех положениях: «походном», «наготове» и «боевом».

Для перевода противогаза в «походное» положение необходимо: надеть сумку с противогазом через левое плечо так, чтобы она находилась на левом боку и клапан ее был обращен от себя; подогнать с помощью передвижной пряжки длину плечевого ремня так, чтобы край сумки был на уровне поясного ремня; отстегнуть клапан сумки, вынуть противогаз, проверит надежность присоединения ФПК к лицевой части, состояние стекол очкового узла и клапанов выдоха, грязные стекла протереть, утратившие прозрачность незапотевающие пленки заменить; уложить противогаз в сумку и застегнуть ее; сдвинуть сумку с противогазом назад, чтобы при ходьбе она не мешала движению руки и при необходимости закрепить противогаз на туловище с помощью поясной тесьмы.

При переводе противогаза в положение «наготове» необходимо расстегнуть клапан сумки (у противогаза ПМГ и ПМГ-2 сумки не расстегивать), закрепить противогаз поясной тесьмой на туловище, ослабить подбородочный ремень шлемофона (стального шлема) или развязать тесемки головного убора, отстегнуть пилотку с козырьком от куртки ОКЗК. Плечевой ремень сумки располагают, как правило, под лямками вещевого мешка и держателей плаща 0П-1М, но поверх ремней снаряжения.

Для ношения противогазов ПБФ, ПМК и ПМК-2 на поясном ремне необходимо: снять ремень, продеть его в шлевку на задней стенке сумки и закрепить на туловище, сдвинув сумку с противогазом назад так, чтобы при ходьбе она не мешала движению руки.

Для перевода противогаза в «боевое» положение необходимо: задержать дыхание, закрыть глаза, снять стальной шлем и головной убор; вынуть противогаз, взять шлем-маску обеими руками за утолщение края у нижней части так, чтобы большие пальцы ладони были снаружи, а остальные внутри ее; приложить нижнюю часть шлем-маски под подбородок и резким движением рук вверх и назад натянуть шлем-маску на голову так, чтобы не было складок, а очковый узел располагался против глаз; устранить перекос и складки, если они образовались при надевании шлем-маски, сделать полный выдох, открыть глаза и возобновить дыхание.

Для перевода в «боевое» положение противогазов ПМК и ПМК-2 с лицевыми частями типа «маска» взять в каждую руку по две боковые лямки (лобная лямка висит свободно), растянуть их в стороны, зафиксировать подбородок в нижнем углублении обтюратора и движением рук вверх и назад натянуть наголовник на голову. Устранить перекос маски, подвороты обтюратора и лямок наголовника. Убедиться в том, что обтюратор плотно прилегает к лицу как в состоянии покоя, так и при резких движениях головой в стороны и вверх-вниз.

Надевать противогазы можно и другими приемами, но их применение должно обеспечивать быстрое и правильное надевание и сохранность лицевой части противогаза.

Противогазы ПМК и ПМК-2 оборудованы системой для приема жидкости в зараженной атмосфере. Для использования системы оборудовать флягу крышкой с клапаном, заткнуть ее резиновой пробкой. Флягу заполнить жидкостью в незараженной атмосфере.

Правила пользования системой: извлечь ниппель из держателя на корпусе маски и снять резиновую трубку с переговорного устройства; взять снаружи рукой штуцер и, вращая его, заправить в рот мундштук; отстегнуть флягу, открыть резиновую пробку на крышке фляги и взять флягу в левую руку; дуть в мундштук и одновременно правой рукой резко вставить ниппель в клапан на крышке фляги до упора; поднять флягу горловиной вниз выше уровня рта, голову при этом не запрокидывать; энергично всасывать воду, время от времени впуская воздух внутрь фляги.

Противогаз снимают по команде «Противогаз снять». По этой команде снять стальной шлем, головной убор и подшлемник, взять рукой клапанную коробку, слегка оттянуть лицевую часть вниз и движением руки вперед и вверх снять противогаз; надеть головной убор и стальной шлем, если они не заражены; сложить противогаз и уложить его в сумку. При возможности снятую лицевую часть вывернуть наизнанку, просушить и протереть чистой ветошью.

При использовании противогаза зимой возможно отвердение резины, появление льда на очковом узле, клапанной коробке и горловине ФПК, примерзание клапанов к седловинам.

Для предупреждения и устранения этих явлений надеть на очковые обоймы накладные утеплительные манжеты, перед надеванием противогаз отогреть за бортом шинели, бушлата и т.п. При появлении льда на клапанной коробке и горловине ФПК удалить его скалыванием или оттаиванием рукой. При входе в теплое помещение с мороза дать отпотеть противогазу в течение 10-15 мин., после чего резиновые и металлические части тщательно протереть сухой чистой ветошью.

Респиратор Р-2 является общевойсковым средством индивидуальной защиты органов дыхания фильтрующего типа и предназначен для защиты органов дыхания от радиоактивной и грунтовой пыли, а также может быть использован при действиях во вторичном облаке биологических средств.

Принцип действия фильтрующего респиратора основан на том, что органы дыхания изолируются от окружающей среды полумаской, а вдыхаемый воздух очищается от аэрозолей в пакете фильтрующих материалов. Респиратор не защищает от токсичных газов и паров.

Респиратор Р-2 (рисунок 8.3) состоит из фильтрующей полумаски и наголовника, упакованных в герметичный полиэтиленовый пакет. В последний вкладываются памятка и пластмассовое кольцо, которым герметизируется пакет с вложенным в него респиратором.

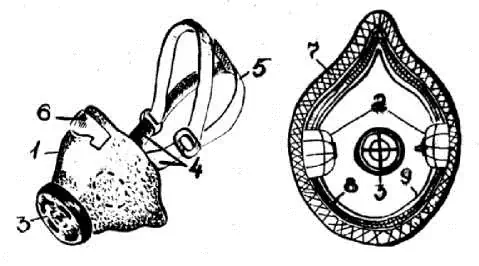

Рисунок 8.3 - Респиратор Р-2:

1 - фильтрующая полумаска; 2 - клапаны вдоха; 3 - клапан выдоха; 4 - эластичные лямки; 5 - нерастягивающиеся лямки; 6 - носовой зажим; 7 - внешний слой; 8 - фильтрующий материал; 9 - внутренний слой

Фильтрующая полумаска респиратора Р-2 изготовлена из трех слоев материалов. Внешний слой - пенополиуретан защитного цвета, внутренний - воздухонепроницаемая полиэтиленовая пленка с вмонтированными двумя клапанами вдоха. Между пенополиуретаном и пленкой расположены два слоя фильтрующего материала из полимерных волокон. Клапан выдоха размещен в передней части полумаски и закрыт снаружи экраном. Респиратор имеет носовой зажим, предназначенный для поджима полумаски к лицу в области переносицы.

Полумаска крепится на голове с помощью наголовника, состоящего из двух эластичных и двух нерастягивающихся лямок. Эластичные лямки имеют пряжки для регулировки длины в соответствии с размерами головы.

При вдохе воздух проходит через фильтрующую поверхность полумаски, где очищается от пыли, и через клапан вдоха поступает в органы дыхания. При выдохе выходит наружу через клапан выдоха.

Респираторы изготавливают трех размеров. Размер респиратора определяется по величине расстояния между точной наибольшего углубления переносицы и самой нижней точкой подбородка: до 109 мм - 1-й размер, от 110 до 119 мм - 2-й размер, 120 мм и более -3-й размер.

После подбора респиратора произвести его подгонку и проверку плотности прилегания полумаски.

Для подгонки респиратора необходимо: вынуть респиратор из пакета и проверить его исправность; надеть полумаску на лицо так, чтобы подбородок и нос разместились внутри ее; одну нерастягивающуюся лямку наголовника расположить на теменной части головы, а другую - на затылочной; при необходимости с помощью пряжек отрегулировать длину эластичных лямок, для чего снять полумаску, перетянуть лямки и снова надеть респиратор; прижать концы носового зажима к носу.

При надевании респиратора не следует сильно прижимать полумаску к лицу и сильно отжимать носовой зажим.

Для проверки плотности прилегания надетой полумаски к лицу взять экран большим и указательным пальцем одной руки, зажать отверстия в экране ладонью другой руки и сделать легкий выдох. Если при этом по линии прилегания респиратора к лицу воздух не выходит, а лишь несколько раздувает полумаску, респиратор надет правильно. Если воздух проходит в области крыльев носа, то необходимо плотнее прижать к носу концы носового зажима. Если герметично надеть респиратор не удается, необходимо заменить его респиратором другого роста.

После подгонки и проверки плотности прилегания полумаски респиратор уложить в пакет и закрыть с помощью кольца. В таком виде респиратор хранить в сумке для противогаза под лицевой частью.

Для надевания респиратора необходимо: снять головной убор или на подбородочном ремне откинуть его назад; вынуть респиратор из сумки и пакета, а пакет положить в сумку; надеть головной убор и застегнуть клапан сумки для противогаза.

При пользовании респиратором проверку плотности прилегания полумаски к лицу производить после каждого надевания респиратора и периодически в процессе длительного ношения. Для удаления влаги из подмасочного пространства через клапан вдоха нагнуть голову вперед - назад и сделать несколько резких выдохов. При обильном выделении влаги можно на 1-2 мин. Снять респиратор (только при использовании для защиты от РП), вылить влагу из полумаски, протереть внутреннюю поверхность и снова надеть респиратор.

После каждого использования респиратора для защиты от РП произвести его дезактивацию удалением пыли с наружной части полумаски (выколачиванием, вытряхиванием или легким постукиванием о какой-либо предмет). Внутреннюю поверхность полумаски протереть влажным тампоном, при этом полумаску не выворачивать. Затем респиратор просушить и уложить в пакет, который загерметизировать кольцом и поместить в сумку для противогаза.

Респираторы, у которых после дезактивации зараженность остается выше безопасных значений (более 50 мР/ч), заменить новыми. При правильном пользовании респираторы выдерживают 10-15-кратное применение и дезактивацию.

Комплект дополнительного патрона КДП предназначен для защиты органов дыхания от оксида углерода (угарного газа). В комплект КДП (рисунок 8.4) входят патрон ДП-2, противоаэрозольный фильтр, соединительная трубка и сумка.

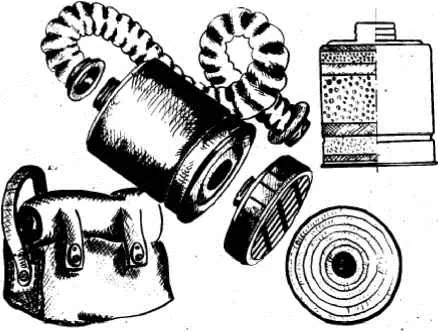

Рисунок 8.4 - Комплект дополнительного патрона КДП

Противоаэрозольный фильтр применяется при работе с патроном дп -2 в условиях задымления и может использоваться для защиты органов дыхания от радиоактивной пыли.

Принцип действия дополнительного патрона ДП-2 основан на каталитическом окислении оксида углерода до диоксида углерода.

Дополнительный патрон не обогащает вдыхаемый воздух кислородом, поэтому его можно применять в атмосфере, содержащей не менее 17 % кислорода (по объему).

Патрон ДП-2 имеет форму цилиндра, снаряжен осушителем и двумя катализаторами. Он имеет две навинтованные горловины: наружную для присоединения соединительной трубки и внутреннюю для присоединения ФПК или противоаэрозольного фильтра. Горловины закрыты заглушками. Маркировка на ДП-2 нанесена водостойкой мастикой на цилиндрическую часть корпуса: первая строка - название изделия; вторая строка - условное обозначение предприятия-изготовителя, месяц и две последние цифры года изготовителя; третья строка - номер партии, серия и номер патрона; четвертая строка - масса снаряженного патрона с заглушками с точностью до 1 г.

Противоаэрозольный фильтр имеет форму цилиндра, корпус изготовлен из полиэтилена, снаряжен фильтрующим материалом, имеет навинтованную горловину для присоединения к патрону. Маркировка нанесена на верхнюю крышку (название изделия, условное обозначение предприятия-изготовителя, квартал и две последние цифры года изготовления).

Патрон ДП-2 обеспечивает защиту от оксида углерода при концентрации его в окружающем воздухе до 0,25%. Пребывание в атмосфере, содержащей до 1 % оксида углерода - не более 15 мин.

Концентрацию оксида углерода измерять с помощью технических средств. При их отсутствии концентрацию оксида углерода оценивать по температуре и внешнему виду патрона, а также по температуре поступающего на вдох воздуха. Разогрев патрона, ощущаемый рукой, указывает на наличие в атмосфере опасных концентраций оксида углерода. Разогрев патрона, вызывающий легкий ожог руки, указывает на наличие в атмосфере оксида углерода с концентрацией в пределах 1 %.

При положительных температурах разогрев патрона сопровождается поступлением на вдох нагретого до 50^оC воздуха, что является допустимым. Разогрев патрона, сопровождающийся вспучиванием и обгоранием краски, а также поступлением на вдох воздуха, нагретого до температуры 65-70^оC и вызывающего ощущение ожога оболочек органов дыхания, указывает на наличие в атмосфере оксида углерода в количествах, значительно превышающих 1%. В этом случае следует покинуть загазованное помещение и дальнейшую работу в нем проводить с использованием ИДА.

Время защитного действия патрона ДП-2 зависит от концентрации оксида углерода и водорода (входит в состав пороховых газов), температуры окружающей среды и физической нагрузки военнослужащего (таблица 8.3).

Таблица 8.3

Время защитного действия патрона ДП-2 в зависимости от температуры окружающей среды

Патрон ДП-2 можно использовать по назначению многократно в течение 13 суток при условии, что суммарное время работы в атмосфере, содержащей оксид углерода, не будет превышать время, указанное в таблице 8.3. После каждого использования патрон ДП- 2 герметично закрыть заглушками.

Если патрон ДП-2 по каким-либо причинам не был закрыт заглушками в течение 12 часов, то его заменить новым независимо от времени использования в «боевом» положении.

При наличии в атмосфере водорода в концентрации 0,1 г/м2, что соответствует составу атмосферы невентилируемых фортификационных сооружений при ведении огня из артиллерийских систем и стрелкового оружия.

Комплект дополнительного патрона использовать по назначению только совместно с общевойсковым фильтрующим противогазом, кроме ПБФ. Возможны два варианта использования КДП. Для защиты от оксида углерода, РП и дыма использовать лицевую часть противогаза, соединительную трубку, ДП-2, противоаэрозольный фильтр и сумку КДП. Для защиты от OB, РП, БА и оксида углерода использовать лицевую часть противогаза, соединительную трубку, ДП-2, фильтрующе-поглощающую коробку и сумку кдп.

В этом случае чехол на ФПК не надевать, хранить его в сумке.

8.1.2 Средства индивидуальной защиты органов дыхания изолирующего типа

Средства индивидуальной защиты органов дыхания изолирующего типа или изолирующие дыхательные аппараты (ИДА), как их сокращено принято называть, предназначены для защиты органов дыхания, глаз и лица от любой вредной примеси в воздухе независимо от ее концентрации, при выполнении работ в условиях недостатка или отсутствия кислорода, а также при наличии вредных примесей, не задерживаемых фильтрующим противогазами.

Основными элементами изолирующего дыхательного аппарата являются: регенеративный патрон, лицевая часть, дыхательный мешок, сумка, мешок или пакет для хранения, собранного ИДА, незапотевающие пленки и формуляр. В зависимости от типа ИДА в его комплект могут входит каркас или нагрудник, накладные утеплительные манжеты и мембраны переговорного устройства.

Регенеративный патрон предназначен для получения необходимого для дыхания кислорода, а также для поглощения содержащихся в выдыхаемом воздухе диоксида углерода и паров воды. Регенеративный патрон выполнен из жести, снаряжен регенеративным продуктом на основе надперекисных соединений щелочных металлов, имеет пусковое приспособление и два гнезда ниппелей для присоединения дыхательного мешка и лицевой части.

Пусковое приспособление предназначено для запуска регенеративного патрона при включении аппарата и обеспечения дыхания в 1-е минуты пользования аппаратом. Состоит из набора деталей, осуществляющих вскрытие ампулы с раствором кислоты и производства первых порций необходимого для дыхания кислорода. В дальнейшей работе аппарата не участвует.

Назначение и устройство лицевой части ИДА в принципе аналогично назначению и устройству лицевых частей фильтрующих противогазов. Однако лицевые части ИДА не имеют системы клапанов, имеют соединительную трубку, заканчивающуюся, как правило, ниппелем.

Дыхательный мешок является резервуаром для выдыхаемой газовой смеси кислорода, выделяемого регенеративным патроном. Изготовлен из прорезиненной ткани, имеет клапан избыточного давления и фланец для присоединения к регенеративному патрону. На ИДА, предназначенных для использования под водой, на дыхательном мешке монтируются два приспособления дополнительной подачи кислорода.

Клапан избыточного давления служит для выпуска избытка газовоздушной смеси из аппарата, а также для автоматического удержания в дыхательном мешке необходимого для дыхания объема смеси при любом положении аппарата под водой и на суше.

Приспособление для дополнительной подачи кислорода предназначено для экстренного наполнения под водой дыхательного мешка кислорода.

Каркас служит для размещения в нем дыхательного мешка при использовании ИДА и крепления регенеративного патрона.

Нагрудник предназначен для закрепления составных частей и элементов аппарата, а также для его размещения и закрепления на теле человека.

Изолирующий дыхательный аппарат ИП-4 (4М) (рисунок 8.5) предназначен только для работы на суше.

Рисунок 8.5 - Изолирующий дыхательный аппарат ИП-4

Подготовленный к использованию изолирующий дыхательный аппарат ИП-4 (4М) состоит из лицевой части, дыхательного мешка, каркаса и регенеративного патрона. Кроме того, в состав комплекта входят не запотевающие пленки, накладные утеплительные манжеты, мембраны переговорного устройства (только в ИП-4М), пробка, мешок для хранения, сумка, формуляр, Техническое описание и инструкция по эксплуатации.

Лицевая часть служит для изоляции органов дыхания и зрения от окружающей среды, направления выдыхаемой газовой смеси в регенеративный патрон, подведения очищенной от углекислого газа и паров воды и обогащенной кислородом газовой смеси к органам дыхания. Лицевая часть ШИП-2б(к) изолирующего дыхательного аппарата ИП-4 состоит из шлема с очками, соединительной трубки с ниппелем для присоединения к регенеративному патрону. Трубка помещена в чехол из прорезиненной ткани. Лицевая часть МИА-1 аппарата ИП-4М состоит из корпуса, наголовника, очкового узла, переговорного устройства, обтюратора, подмасочника и соединительной трубки (в чехле) с ниппелем.

Дыхательный мешок служит резервуаром для дыхательной газовой смеси. Дыхательный мешок представляет собой емкость в форме прямоугольного параллелепипеда из прорезиненной ткани и имеет два фланца: выворотный и фигурный. В выворотном фланце смонтирован клапан избыточного давления. В фигурном фланце смонтирован клиновый ниппель для присоединения регенеративного патрона.

Клапан избыточного давления предназначен для выпуска избытка газовой смеси из системы дыхания при работе, а также для автоматического удержания в дыхательном мешке необходимого для дыхания объема газовой смеси.

Регенеративный патрон РП-4 предназначен для получения кислорода, необходимого для дыхания, и поглощения углекислого газа и паров воды из выдыхаемой газовой смеси. Внутри корпуса регенеративного патрона РП-4 расположены четыре секции, снаряженные регенеративными продуктами. На верхней крышке корпуса регенеративного патрона расположено пусковое устройство и гнездо ниппеля для присоединения лицевой части. На нижней крышке корпуса патрона расположено гнездо ниппеля для присоединения дыхательного мешка.

Каркас предназначен для размещения в нем дыхательного мешка и крепления регенеративного патрона.

Изолирующий дыхательный аппарат ИП-4 (4М) может носиться на боку или за спиной в двух положениях: «наготове» и «боевом».

Для перевода аппарата в «боевое» положение необходимо:

- вынуть лицевую часть и извлечь из ее отверстия пробку;

- сделать глубокий вдох, быстро надеть лицевую часть на голову и сделать выдох в аппарат;

- привести в действие пусковое устройство, для чего выдернуть предохранительную чеку и ввернуть винт до отказа по ходу часовой стрелки;

- убедиться в срабатывании пускового брикета.

Запрещается продолжать работу в аппарате, в котором не сработал пусковой брикет, и делать перерывы в работе аппарата путем выключения из него (снятие лицевой части) после перевода аппарата в «боевое» положение.

8.1.3 Средства защиты кожи

Общевойсковой защитный комплект фильтрующий ОЗК-Ф предназначен для обеспечения защиты личного состава от отравляющих веществ, биологических аэрозолей, радиоактивной пыли, аварийно химически опасных веществ, светового излучения ядерных взрывов, воздействия вязких огнесмесей и открытого пламени. Комплект ОЗК-Ф используется в следующих положениях: «походное», «наготове», «боевое «Атом» и «боевое «Газы».

Комплект ОЗК-Ф обеспечивает защиту при ведении боевых действий в условиях применения ОМП в течение не менее одной фронтовой операции. Защита личного состава, подвергшегося заражению OB, обеспечивается в течение дня боя. При комплектации пленочными средствами защиты (ПСЗГ) обеспечивается защита глаз от СИЯВ.

В состав комплекта ОЗК-Ф входят:

1. Защитный комплект ПКР. Он состоит из:

- фильтрующего противогаза ПМК-3 с капюшоном, утеплителем головы и дополнительными элементами;

- респиратора общевойскового универсального РОУ;

- сумки с биркой.

2. Комплект ЗФО. Он состоит из:

- огнезащитного фильтрующего слоя: куртка, брюки, перчатки трикотажные (2 пары);

- химзащитного фильтрующего слоя: куртка, брюки, носки (4 пары);

- перчаток БЛВ с вкладышами;

- носков гигиенических;

- сумки;

- упаковочного пакета;

3. Комплект ЗИП-Г.

4. Руководство по эксплуатации и паспорт (1 на партию).

Противогаз ПМК-3 является модернизированным образцом противогаза ПМК-2. Основное отличие состоит в конструкции лицевой части и ФПК.

Фильтрующе-поглощающая коробка изготавливается двух типов: КБ-2В (войсковая) - предназначена для защиты от OB, БА и РП, и КБ-2У (универсальная) - для защиты от OB, БА, РП и АХОВ (хлор и аммиак).

Маска МБ-2 состоит из корпуса с обтюратором, очкового узла, переговорного устройства, узла выдоха, клапанного узла приспособления для приема воды и наголовника. C правой и левой сторон маски в щечной области имеются отверстия для приспособления ФПК. В противоположное отверстие вставляют заглушку. Присоединение ФПК со стандартной резьбовой горловиной осуществляют с помощью переходника. Внутри корпуса маски имеется подмасочник.

Защитный комплект ПКР (рисунок 8.6) предназначен для защиты органов дыхания, глаз и кожи лица, головы и шеи человека от OB, БА, РП, АХОВ, открытого пламени, ВГО и СИЯВ.

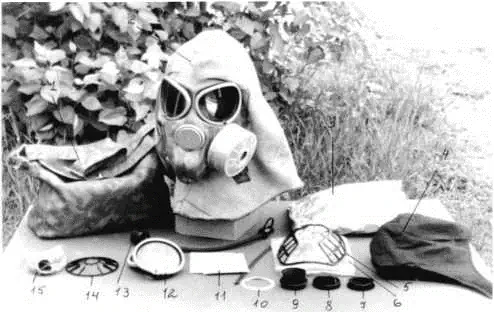

Рисунок 8.6 - Защитный комплект ПКР:
1 - сумка; 2 - противогаз ПМК-З с капюшоном; 3 - респиратор РОУ в упаковочном пакете; 4 - утеплитель; 5 - вкладыш; 6 - мешок водонепроницаемый; 7 - заглушка; 8 - обтекатель; 9 - переходник; 10 - кольцо резиновое; 11 - ПСЗГ; 12 - НМУ; 13 - присоединительное устройство приспособления для приема воды; 14 - решетка; 15 - чехол

Общевойсковой универсальный респиратор (РОУ) (рисунок 8.7) предназначен для защиты органов дыхания, глаз, лица личного состава войск от СИЯВ и других термических поражающих факторов. РП, OB в первичном облаке и грунтовой пыли.

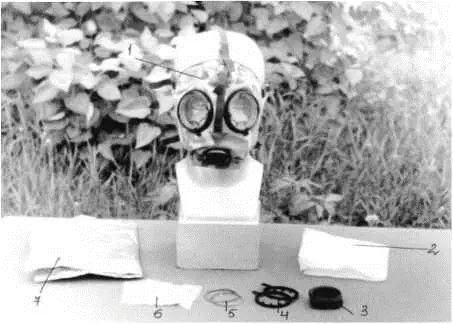

Рисунок 8.7 - Респиратор общевойсковой универсальный (РОУ):
1 - респиратор; 2 - пакет для хранения; 3 - экран защитный; 4 - кольца прижимные; 5 - кольца резиновые; 6 - пакет с защитными пленками; 7 - пакет упаковочный

Респиратор состоит из лицевой части в виде фильтрующе- сорбирующей маски с очковым узлом; пленочного средства защиты глаз (ПСЗГ) от СИЯВ (вставляются с внутренней стороны при переводе РОУ в "боевое" положение “Атом”); пленки для защиты стекол РОУ от воздействия абразивных материалов, ударов и падения; средства борьбы с запотеваемостью стекол (Hl 1Н); влагогазонепроницаемой упаковки и экрана защитного.

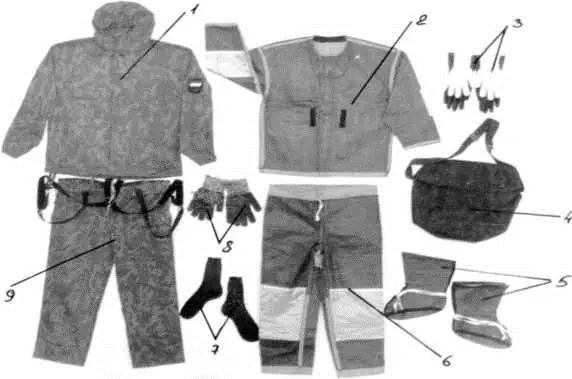

Комплект защитной фильтрующей одежды (КЗФО) (рисунок 8.8) предназначен для защиты кожных покровов личного состава от OB, РП, БА, СИЯВ, ВГО и пламени.

Рисунок 8.8 - Комплект защитной фильтрующей одежды:
1 - куртка огнезащитная; 2 - куртка химзащитная; 3 - перчатки защитные БЛВ с вкладышами трикотажными; 4 - сумка; 5 - носки химзащитные; 6 - брюки химзащитные; 7 - носки гигиенические трикотажные; 8 - перчатки трикотажные фильтрующие; 9 - брюки огнезащитные

Верхний слой комплекта ЗФО - огнезащитный, нижний - химзащитный. Верхний и нижний слои костюма состоят из курток и брюк.

Защита кожных покровов от OB обеспечивается многослойностью и герметичностью конструкции комплекта, и поглощением паров OB сорбирующим слоем химзащитных куртки, брюк и носков. Повышение уровня защиты кожных покровов от OB достигается использованием СИЗ изолирующего типа - ОЗК.

Защита кожных покровов от СИЯВ. ВГО, пламени и др. термических поражающих факторов обеспечивается укрытием (тела - курткой и брюками; головы, лица, шеи - респиратором или противогазом с капюшоном куртки; кистей рук - фильтрующими перчатками с огнестойким покрытием или резиновыми перчатками с трикотажными вкладышами и отлетными козырьками на рукавах куртки, огнезащитной тканью верхней куртки с капюшоном и брюк, а также многослойностью комплекта и естественными зазорами между слоями материалов).

Защита от РП и БА обеспечивается фильтрующими свойствами многослойного пакета материалов ЗФО и герметичностью конструкции защитного костюма.

Для защиты от термических поражающих факторов при отсутствии угрозы применения химического и биологического оружия допускается использование поверх табельного повседневного полевого обмундирования только огнезащитных куртки и брюк совместно с РОУ и огнезащитными перчатками.

В зимних условиях используется только химзащитный слой, одеваемый под зимнее армейское обмундирование.

Для защиты от ОМП перевод комплекта ЗФО в «боевое» положение «Газы» осуществляется немедленно по сигналу «Химическая тревога» или по команде «Средства защиты в положение «Газы» надеть», или самостоятельно с появлением первых достоверных признаков применения XO и БО.

Снятие комплекта ЗФО, подвергшегося воздействию OB, проводят вне района заражения, в районе полной специальной обработки. После заражения комплект подвергают полной специальной обработке и используют далее до исчерпания ресурса защитных свойств.

ВНИМАНИЕ! В целях поддержания комплекта ЗФО в состоянии, пригодном к использованию по назначению, его необходимо подвергать ежедневным осмотрам. Обнаруженные неисправности необходимо немедленно устранять.

Общевойсковой комплексный защитный костюм модернизированный (ОКЗК-М) предназначен для защиты кожных покровов личного состава от токсичных химикатов, светового излучения ядерного взрыва (СИЯВ), радиоактивной пыли и бактериальных (биологических)аэрозолей.

ОКЗК-М состоит из куртки, брюк и головного убора, имеющих огнезащитную пропитку (от СИЯВ), защитной рубахи, защитных кальсон и подшлемника, имеющих специальную пропитку (от паров OB). Куртка и брюки ОКЗК-М по своей конструкции аналогичны летнему обмундированию и имеют те же размеры и ростовку.

Костюм защитный КЗС предназначен для увеличения уровня защиты кожных покровов личного состава от ожогов световым излучением ядерного взрыва (СИЯВ), при ношении поверх ОКЗК-М. обмундирования или специальной одежды, а также для предохранения их от термического разрушения.

Костюм защитный КЗС состоит из куртки с капюшоном и брюк, изготовленных из сетчатой ткани с огнезащитной пропиткой и камуфлирующей окраской. Подбор костюмов КЗС проводят по росту военнослужащего: первый рост (размер) - для военнослужащих ростом до 166 см; второй - от 166 до 178 см; третий - от 179 см и выше.

Костюм КЗС является средством защиты периодического ношения и может использоваться также как маскировочное средство.

Общевойсковой защитный комплект (ОЗК) (рисунок 8.9) предназначен для защиты кожных покровов личного состава от отравляющих веществ, радиоактивной пыли и биологических аэрозолей, а также для снижения заражения обмундирования, снаряжения, обуви и индивидуального оружия.

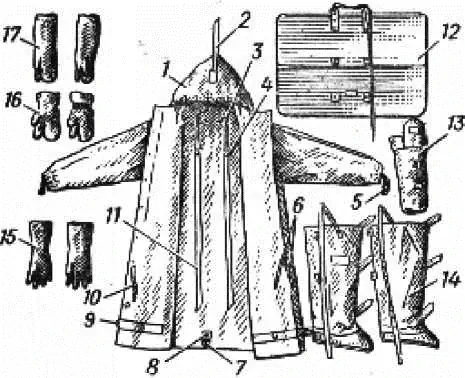

Рисунок 8.9 - Общевойсковой защитный комплект ОЗК:
1 - защитный плащ OП-1М: 2 - затяжник капюшона; 3 - петля спинки; 4 и 7 - рамки стальные; 5 - петля для большого пальца руки; 6 и 10 - закрепки; 8 - центральный шпенек; 9 - хлястик; 11 - держатели плаща; 12 - чехол для защитного плаща; 13 - чехол для защитных чулок и перчаток; 14 - защитные чулки; 15 - защитные перчатки летние БЛ-1М; 16 и 17 - защитные перчатки зимние БЗ-1М с утеплительными вкладышами

Общевойсковой защитный комплект является средством защиты периодического ношения. При заражении отравляющими веществами, радиоактивной пылью и биологіиескими аэрозолями ОЗК подвергают специальной обработке и используют многократно.

Подбор защитных плащей проводят по росту военнослужащего: первый рост (размер) - для военнослужащих ростом до 166 см; второй - от 166 до 172 см; третий - от 172 до 178 см; четвертый - от 178 до 184 см и выше.

Подбор защитных чулок проводят по размеру обуви военнослужащего: первый рост (размер) - для обуви до 40-го размера; второй рост - от 40-го до 42-го размера; третий рост - для 43-го размера и больше.

Легкий защитный костюм (Л-1) (рисунок 8.10) предназначен для многократной защиты кожи человека и обмундирования от токсичных химикатов, биологических аэрозолей и радиоактивной пыли.

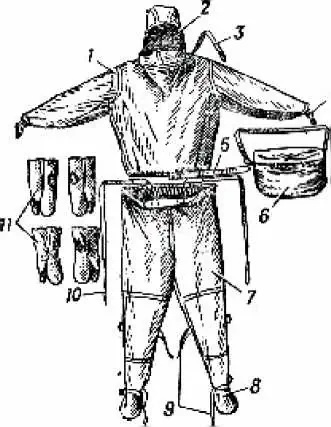

Рисунок 8.10 - Легкий защитный костюм (Л-1):
1 - куртка; 2 - капюшон; 3 - горловой хлястик; 4 - петля; 5 - промежный хлястик; 6 - сумка; 7 - брюки; 8 - боты; 9 - хлястики; 10 - бретели; 11 - перчатки

Легкий защитный костюм является специальным средством защиты и используется при длительных действиях на зараженной местности, а также при выполнении дегазационных, дезактивационных и дезинфекционных работ. Подшлемник служит для создания герметичности в местах прилегания капюшона к голове. Он представляет собой капюшон с пелериной и горловым клапаном для застегивания, изготавливается из хлопчатобумажной ткани с пропиткой хемосорбционного типа Ц-1у или абсорбционного типа У-12.

Костюм Л-1 после заражения выдерживает пять циклов полной дегазации и дезинфекции. При своевременном мелком ремонте костюм сохраняет свои защитные свойства, как и ОЗК, в течение десяти циклов полной дегазации и дезинфекции.

Костюм Л-1 изготавливается из прорезиненных тканей типа БЦ-УТ, Т-15, 780, МВКШ-151 и выпускается трех размеров: первый - для военнослужащих ростом до 165 см, второй - от 166 до 172 см, третий - выше 172 см.

Масса комплекта 3-4 кг - в зависимости от размера костюма и типа ткани.

8.2 Средства коллективной защиты

Средства коллективной защиты предназначены для очистки атмосферного воздуха от токсичных химикатов, радиоактивной пыли и бактериальных (биологических) аэрозолей и подачи его в объекты коллективной защиты в целях вентиляции обитаемых помещений объектов, обеспечения воздухом укрываемого в них личного состава, а также создания избыточного давления (подпора), препятствующего прониканию наружного зараженного воздуха внутрь объекта через неплотности ограждающих конструкций.

8.2.1 Назначение, классификация и состав средств коллективной защиты

При ведении боевых действий в условиях применения противником ОМП важное значение приобретают объекты коллективной защиты (ОКЗ), оборудованные средствами коллективной защиты (СКЗ) для очистки воздуха от ОБ, РП и БА. Своевременное и правильное использование ОКЗ позволяет наряду с защитой от ОБ, РП и БА исключить поражение СИЯВ, снизить поражение ударной волной, проникающей радиацией. К ОКЗ относятся войсковые (и специальные) фортификационные сооружения и подвижные объекты. Войсковые фортификационные сооружения возводятся, как правило, силами войск из элементов заводского изготовления (комплекты из волнистой стали) или из других материалов (дерево и др.). Защита личного состава в войсковых фортификационных сооружениях достигается прочностью и заглубленностью конструкции для защиты от ударной волны; наличием грунтовой обсыпки для ослабления проникающей радиации; герметизацией и вентиляцией воздухом, очищенным от OB, PB, БС; устройством тамбуров для входа и выхода личного состава в ОКЗ в условиях зараженной атмосферы. К подвижным ОКЗ относятся танки. БМП, бронетранспортеры, бронированные колесные машины, кузова-фургоны автомобилей, сами автомобили. Коллективная защита личного состава обеспечивается в них герметизацией и вентиляцией очищенным от OB, РП и БА воздухом, прочностью конструкции и ослаблением проникающей радиации. Средства очистки воздуха для ОКЗ: фильтровентиляционные агрегаты (ФВА), фильтровентиляционные установки (ФВУ) и фильтровентиляционные комплекты (ФВК) предназначены для установки в войсковых фортификационных сооружениях, на герметизированных и на негерметизированных подвижных объектах вооружения и военной техники. ФВА (ФВУ. ФВК) обеспечивают очистку атмосферного воздуха от OB, PB, БС и подачу его в ОКЗ. а также создание в объекте избыточного давления (подпора), препятствующего прониканию зараженного воздуха внутрь ОКЗ.

8.2.2 Средства очистки воздуха для войсковых фортификационных сооружений

ФВА-100/50 и ФВК-200 предназначены для оборудования войсковых фортификационных сооружений на пунктах управления и медпунктах, а также войсковых убежищ вместимостью 20 и 40 человек соответственно, а ФВА-50/25, ФВА-50/25Д и ФВК-75 - вместимостью 10-12 человек.

Общий состав ФВА (ФВК): вентиляционно-защитное устройство (ВЗУ) с противопыльными кассетами, фильтр-поглотитель (ФП), вентилятор с электро- и ручным приводом. В комплект также входят указатель расхода воздуха (кроме ФВА-50/25), раздвижные герметические двери (1 или 2 комплекта), водонепроницаемая бумага (100 или 80 м²), по два полотнища прорезиненной ткани, устройство для продувки тамбуров (ФВА-100/50 и ФВК-200).

Основная характеристика - производительность агрегатов и комплектов по очищенному воздуху составляет: 200, 100, 75 и 50 м³/ч соответственно маркам. Вес равен приблизительно 270, 240, 200 и 130 кг. ФП рассчитаны на многократное применение.

Монтаж агрегатов проводится согласно техническим описаниям и инструкциям по эксплуатации при возведении сооружения. После проверки правильности монтажа проверяется работоспособность агрегатов и герметичность сооружения по производительности ФВА (ФВК). Защитные свойства ФВА (ФВК) проверяются с использованием хлорпикрина или других раздражающих веществ.

Правила пользования ФВА (ФВК) определяют включение их по команде о наличии РХБ заражения или заранее. Порядок входа в ОКЗ: снятие СИЗ, обработка обмундирования и стрелкового оружия с помощью ИДПС-69 (Д11П), групповой (по 3 чел.) вход с задержкой в тамбурах на 3-5 мин для многократного проветривания, контроль отсутствия заноса OB и снятие противогаза по команде. Выход - аналогично. Не допускается открытие на входе и выходе одновременно двух дверей.

Для правильной эксплуатации ФВА (ФВК) в ОКЗ назначается наряд - два человека. Наряд отвечает за работу и обслуживание ФВА (ФВК), обеспечение работы на ручном приводе, руководство входом и выходом личного состава и контроль чистоты воздуха. Порядок включения электровентиляторов определяется руководством по эксплуатации.

8.2.3 Средства очистки воздуха для герметизированных подвижных объектов BBT

ФВУ для автомобильной техники (ФВУА). Принцип работы, состав ФВУА-100, ФВУА-100А (агрегатная) аналогичны описанному выше: противопыльный фильтр (блок противопыльных кассет в ФВУА-100А, электровентилятор, фильтр-поглотитель ФПТ- 200М (или Б), щит контроля, фильтр радиопомех, воздуховоды и монтажные детали).

Технические данные: установки монтируются на кузовах К-66, -131, -375 в заводских условиях. Производительность в режиме фильтровентиляции - 100 м³/ч очищенного воздуха. Напряжения питания электровентилятора 12 или 24 вольта в зависимости от модификации ФВУА. Масса 50 кг.

Щит контроля служит для включения и выключения ФВУА, а также для определения ее производительности и создаваемого подпора. Фильтр радиопомех защищает радиоаппаратуру машины от помех, создаваемых работающим электровентилятором.

Проверка работоспособности ФВУА и герметичности кузова- фургона проводится выключением ФВУ на 10-15 мин. Предварительно необходимо проверить исправность заглушки выходного патрубка, нуль стрелки прибора, отсутствие трещин на резиновых муфтах воздуховодов.

Включение ФВУ: вставку на щите контроля - в положение «подпор», включить электровентилятор при помощи АЗС-40 (автомат защиты сети), открыть заглушку воздуховода до отказа, закрыть двери, окна и люки объекта. Подпор при номинальном расходе - не менее 25 мм вод .ст.

ФВУ для объектов бронетанковой техники. Герметизированные танки, БМП, БТР (РХМ. РХМ-4. К-612, «Даль» и т.д.) оборудуются ФВУ в составе: нагнетателя-сепаратора производительностью 100 или 200 м³/час, танкового фильтра-поглотителя ФПТ- 100M (или Б), клапанной коробки и комплекта монтажных деталей.

ФВУ работает в двух режимах: «чистой вентиляции» - очищенный от пыли в нагнетателе-сепараторе воздух поступает в боевое отделение, минуя ФП; и «фильтровентиляции» - воздушный поток переключением клапана клапанной коробки направляется в ФП при появлении в воздухе OB, РП и БА. Переключение клапана производится вручную или с помощью коммутационной аппаратуры по сигналу прибора радиационной и химической разведки ПРХР. Очистка от пыли воздуха в нагнетателе-сепараторе составляет 96%.

ФВУ монтируются на заводах-изготовителях. Работоспособность установки и герметичность корпуса объектов БТ проверяется аналогично автомобильным. Подпор измеряется с помощью жидкостного манометра. По контрольным показаниям подпора в режимах вентиляции и фильтровентиляции оценивают герметичность корпуса и объемный расход воздуха. Герметичность установки и качественное состояние ФП проверяется по хлорпикрину. Обнаруженные неисправности устраняются затяжкой соединительных муфт.

8.2.4 Средства очистки воздуха для негерметизированных подвижных объектов (коллекторные ФВУ)

Особенность их назначения - подача очищенного от OB, PB, БС воздуха непосредственно в фильтрующие противогазы экипажей. Устанавливаются на объектах, которые трудно герметизировать (кабины автомобилей и т.п.).

На снабжении PA состоят коллекторные ФВУ-3,5; ФВУ-7; ФВУ-15 и ФВУА-15. Цифры означают производительность ФВУ по очищенному воздуху в м3/ч. Эти ФВУ соответственно рассчитаны на обеспечение дыхания 1-2-х и 3-4-х человек, подают очищен- ныи воздух по резиновым шлангам под напором не менее 30 мм вод.ст. Масса их составляет 8, 15, 24 и 30 кг соответственно для указанных типов.

Общий состав ФВУ: фильтр-поглотитель, электровентилятор, электрокалориферы для подогрева при необходимости подаваемого воздуха, резинотканевые шланги, герметические клапаны и раструбы для присоединения к противогазовым коробкам, переходнички, соединительные элементы (трубки), специальные противогазовые сумки.

В ФВУ-3, 5 и ФВУ-7 ФП и ЭВ собраны в единый агрегат, в ФВУ-15 - отдельно. Установки питаются от бортовой сети. Ввиду двойной очистки воздуха герметичность трассы ФВУ может не проверяться. Эксплуатация - аналогична нормам и правилам эксплуатации ФВУ: в ограниченных пределах в мирное время для обучения войск действиям в условиях применения ОМП.

Пользование ФВУ: включается АЗС, у резинотканевых шлангов снимаются заглушки с клапанов, через клапаны-карманы противогазовых сумок шланги соединяются с раструбами, заранее герметично надетыми на противогазовые коробки. Между противогазовой коробкой и лицевой частью можно устанавливать электрокалориферы от бортовой сети. ФВУ обеспечивают возможность выхода и входа экипажа из объекта, отсоединив противогаз от ФВУ или присоединяясь к ней.
