Раздел третий. Специальная подготовка
Глава 12. Средства аэрозольного противодействия и радиопоглощающие материалы

Содержание урока

12.1 Аэрозолеобразующие составы

В качестве аэрозолеобразующих составов применяются пиротехнические (металлохлоридные и антраценовые) и жидкие смеси, а также фосфор.

Металлохлоридная смесь состоит из гексахлорэтана, порошка алюминия, окиси цинка (окислов железа). Антраценовая смесь черного дыма состоит из антрацена и бертолетовой соли. Для получения белого дыма в смесь добавляется хлористый аммоний.

Пиротехническими составами снаряжаются ручные дымовые гранаты (РДГ), дымовые шашки (ДШ), гранаты пусковых установок бронетанковой техники и реактивные снаряды надводных кораблей.

Белый фосфор применяется для снаряжения авиационных бомб и кассетных боеприпасов, а также артиллерийских снарядов и мин.

Красный фосфор применяется для снаряжения зажигательнодымовых патронов (ЗДП).

К жидким смесям относится дымовая смесь № 1, которая состоит из коксового дистиллята и солярового масла. Кроме того, в качестве аэрозолеобразователя может применяться соляровое масло или дизельное топливо.

Дымовая смесь №1 используются с помощью машин ТДА-2К. ТДА-2М, и аэрозольных генераторов.

В термической дымовой аппаратуре танков и боевых машин пехоты используется дизельное топливо.

12.2 Средства аэрозольного противодействия

Ручные дымовые гранаты (РДГ) (рисунок 12.1) предназначены для постановки маскирующих аэрозольных завес в ближнем бою одиночными солдатами и мелкими подразделениями, а также для маскировки выхода экипажей из различных объектов военной техники. Гранаты черного дыма могут использоваться также для имитации горения танков, боевых машин пехоты и самоходных артиллерийских установок.

Модификации ручных дымовых гранат:

РДГ-П и РДГ-2х с металлохлорндной смесью белого дыма;

РДГ-2ч (РДГ-26) с антрацетовой смесью черного (белого) дыма.

Для приведения в действие РДГ-П (РДГ-2х) необходимо снять заглушки с помощью тесемок, надеть на кисть тесьму запального приспособления и бросить гранату.

Для приведения в действие РДГ-2ч (РДГ-26) необходимо, используя тесемки, снять заглушки, резко провести теркой по головке запала и бросить гранату.

Характеристики ручных дымовых гранат приведены в таблице 12.1.

Таблица 12.1

Характеристики ручных дымовых гранат

Малая дымовая шашка ШД-ММ (ДМ-11) (рисунок 12.2) предназначена для постановки маскирующей аэрозольной завесы вручную и представляет собой металлический цилиндр, наполненный металлохлорндной (антраценовой) смесью. Для приведения в действие необходимо проткнуть отверстия в специально намеченных местах, вставить запал и быстро провести теркой по головке запала.

Унифицированная дымовая шашка УДШ (рисунок 12.3) предназначена для постановки маскирующих аэрозольных завес вручную, с использованием средств механизации (минного заградителя ПМЗ-1. вертолетного минного раскладчика BMP-1), а также системы дистанционного управления аэрозолепуском PП3-8x.

Корпус шашки по габаритам соответствует противотанковой мине ИМ-62. В центральной части шашки расположены воспламенительный состав и устройство, обеспечивающее поджигание шашки вручную (от удара) или электрическим способом. Шашка снаряжается металлохлоридной смесью.

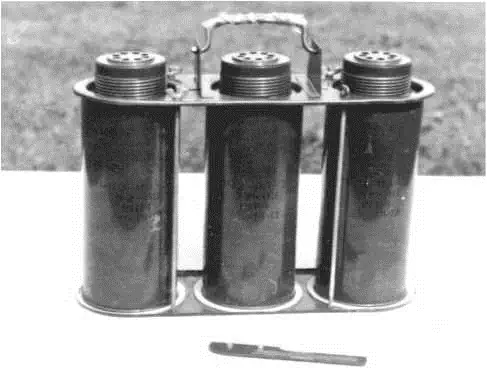

Блочная дымовая шашка ШД-Б (рисунок 12.4) предназначена для постановки кратковременных и длительных аэрозольных завес, с использованием средств дистанционного управления и вручную. Шашка представляет собой кассету, включающую три цилиндрических блока, приводится в действие электрическим или ударным способом.

Технические характеристики дымовых шашек приведены в таблице 12.2.

Таблица 7.1

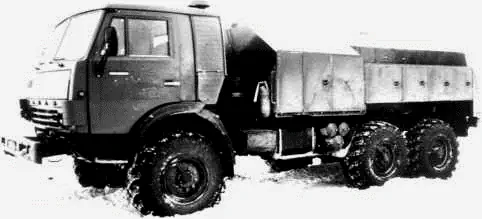

Дымовая машина ТДА-2К (ТДА-2М) (рисунок 12.5) предназначена для маскировки различных объектов нейтральным дымом.

Общее устройство ТДА-2К: шасси автомобиля КАМАЗ-4310, пульт управления, блок привода агрегатов, газотермический генератор, воздуховод, цистерна, бак топливный, щит управления, электрооборудование, коммуникации системы топлива, ДВ вещества и заправки, противопожарное оборудование, комплекты сменных и запасных частей, инструмента и принадлежностей, комплект сменных частей.

Принцип работы машины основан на испарении дымообразующего вещества (ДВ) в потоке горячих газов с последующей конденсацией образующихся паров в атмосфере.

Тактико-технические характеристики дымовых машин приведены в таблице 12.3.

Таблица 12.3

Тактико-технические характеристики дымовых машин

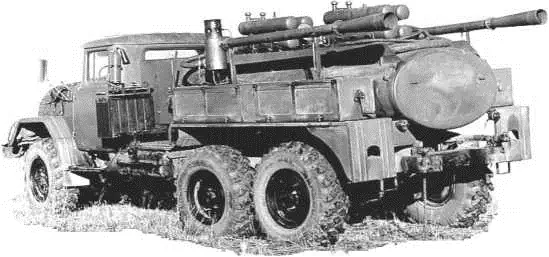

Комплект бортовых аэрозольных генераторов (БАГ) (рисунок 12.6) служит для расширения функциональных возможностей авторазливочной станции APC-14 и предназначен для постановки маскирующих аэрозольных завес с использованием штатных дымовых смесей и дизельного топлива.

Технические характеристики БАГ приведены в таблице 12.4.

Таблица 12.4

Технические характеристики БАГ

Дистанционное средство управления аэрозолепуском (РПЗ-8х) (рисунок 12.7) предназначено для дистанционного управления внешними устройствами (дымовыми шашками, аэрозольными генераторами).

Технические характеристики устройства PП3-8x приведены в таблице 12.5.

Таблица 12.5

Технические характеристики PП3-8x

Памятка
по требованиям безопасности при боевом использовании аэрозолеобразующих средств

Применяемые для маскировки войск и объектов аэрозольные образования на основе металлохлоридной (антраценовой) смеси, фосфора или нефтепродуктов обладают слабым раздражающим действием, выраженность которого зависит от длительности нахождения личного состава в зоне маскировки.

Пребывание и выполнение работ личным составом без противогазов в облаке аэрозоля на удалении 10 м и более от источников аэрозолеобразования в течение 30 мин являются безопасным для здоровья. Аэрозоль не вызывает раздражения слизистых оболочек глаз, а также нарушения функции зрения. У военнослужащих в зоне маскировки полностью сохраняется физическая и профессиональная работоспособность, поэтому они могут выполнять работы, требующие сложных профессиональных навыков. У отдельных лиц с повышенной чувствительностью к аэрозолю или с острыми ре- спературными заболеваниями может наблюдаться слабое раздражение верхних дыхательных и покашливание.

При нахождении в аэрозольном облаке металлохлоридного состава более 30 мин без противогазов у военнослужащих могут появиться неприятные ощущения в носоглотке и за грудиной, кашель и слюнотечение.

В целях безопасности личного состава запрещается:

- привлечение неподготовленных лиц к работе с аэрозолеобразующими составами и техническими средствами аэрозролеобразо- вания;

- пребывание в зоне маскировки без наличия при себе противогаза; доступ без надетого противогаза к рубежу аэрозолепуска с подветренной стороны ближе 10 м;

- применение дымовых средств внутри закрытых помещений, укрытий и в герметизированных отсеках.

При случайных поражениях аэрозолем металлохлоридного состава (при нахождении ближе 10 м от рубежа аэрозоле пуска, при применении дымовых средств внутри помещения или отсеков) у военнослужащих могут появиться болевые ощущения в верхних дыхательных путях, жжение и боль за грудиной, слюнотечение и кашель. В этом случае обеспечивается вынос (выход) пострадавших из зоны маскировки и оказание им первой медицинской помощи.

12.3 Радиопоглощающие материалы и маскирующие пенные покрытия

12.3.1 Радиопоглощающие материалы

Большинство современных технических средств разведки и управления оружием функционирует на принципах получения и обработки информации, поступающей в виде отраженного от объекта электромагнитного излучения (ЭМИ) видимого, инфракрасного и радиолокационных диапазонов. Одним из наиболее эффективных направлений противодействия таким средствам является размещение между ними и защищаемыми объектами материальной среды, способной взаимодействовать с ЭМИ, ослабляя или искажая информацию, переносимую излучением к противнику. Для указанных целей наряду с маскирующими аэрозолями, применяются радиопоглощающие материалы (РИМ).

Радиопоглощающие материалы подразделяются на радиопоглощающие лакокрасочные покрытия, гибкие радиопоглощающие материалы, конструкционные радиопоглощающие материалы.

Радиопоглощающие лакокрасочные покрытия на основе рецептуры РПР-02ЛК формируются на основе специальных рецептур, наносимых на поверхность объектов по стандартной технологии, предназначены для снижения радиолокационной заметности объектов BBT.

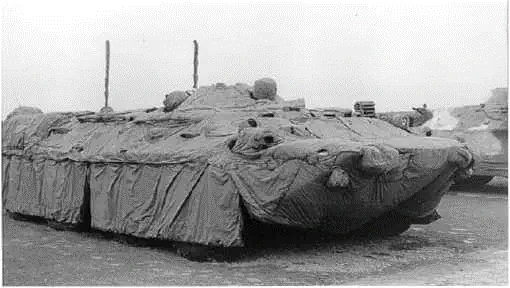

На основе гибких РПМ изготавливаются комплекты специального назначения (накидки, чехлы), которые используются на образцах BBT (рисунок 12.8) с целью снижения радиолокационной заметности.

12.3.2 Маскирующие пенные покрытия

Пенополиуретаны применяются для маскировки важных объектов в течение длительного времени, когда условия их эксплуатации накладывают повышенные требования к пенным покрытиям - ограничения по массе, габаритным характеристикам (толщина слоя покрытия); необходимость расширения диапазона поглощающего действия (до дециметрового включительно).

Несмотря на более высокую стоимость исходных компонентов, пенные покрытия на основе полиуретанов обладают рядом преимуществ по сравнению с водно-органическими и воднополимерными пенными покрытиями.

К ним можно отнести:

- сохранение маскирующих свойств в течение неограниченного времени;

- более высокие эксплуатационные и прочностные показатели;

- возможность использования при отрицательных температурах;

- более длительное время хранения компонентов;

- возможность создания покрытия с заданными радиопоглощающими свойствами в широком диапазоне длин волн ЭМИ.

Пенные покрытия обладают хорошей адгезией к любым поверхностям, стойкостью к действию большинства органических растворителей.

Покрытия обладают высокими маскирующими свойствами в радиолокационном диапазоне ЭМИ, уменьшают яркость объектов в инфракрасном диапазоне до уровня фона, снижают эффективность лазерных и спектральных средств разведки, допускают окрашивание в цвета типовых фонов местности, уменьшают воздействие на технику и объекты СИЯВ.

Сами маскирующие покрытия химически нейтральны, не оказывают сковывающего действия на экипажи и на боевое функционирование защищаемых объектов.

В настоящее время на вооружение BC РФ приняты следующие пенообразующие рецептуры.

Пенообразующая рецептура ПОР-О1КФ предназначена для получения маскирующего пенного покрытия с целью снижения заметности объектов и сооружений.

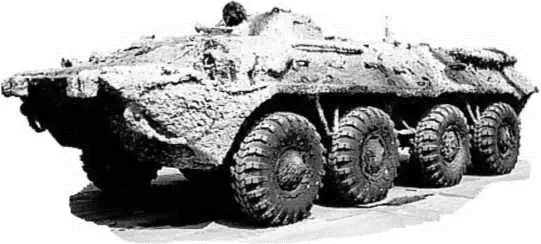

Пенообразующая рецептура ПОР-02ПУ предназначается для создания маскирующих пенных покрытий с целью маскировки объектов BBT (рисунок 12.9) от средств разведки и наведения оружия, а также для теплоизоляции специальных сооружений.

Основные технические характеристики маскирующих пенных покрытий приведены в таблице 12.6.

Таблица 12.6

Основные технические характеристики покрытий

12.3.3 Средства пенной маскировки

Формирование маскирующих пенных покрытий механизировано и может проводиться как в стационарных условиях (на заводе, в ремонтном подразделении), так и полевых условиях.

Технические средства формирования маскирующих пенных покрытий силами войск РХБ защиты подразделяются на пенные станции и генераторы.

Комплект генераторов маскирующих пенных покрытий (ГМПП) (рисунок 12.10) предназначен для установки на авторазливочных станциях APC-14 и APC-14К с целью проведения маскировки объектов BBT от средств разведки и наведения оружия в радиолокационном и инфракрасном диапазонах длин волн пенными покрытиями на основе пенообразующей рецептуры ПОР-01 КФ.

Конструктивно ГМПП состоит из: эжектора большой производительности. двух эжекторов малой производительности, пульта управления, насадки для эжектора большой производительности, двух насадок для эжекторов малой производительности, пеноводов, двух крышек с клапаном, коллектора, втулки переходной и двух металлических у кладочных ящиков.

Присоединение к APC осуществляется с помощью рукавов из комплекта APC, а также рукавов из состава комплекта ГМПП.

Основные тактико-технические характеристики генератора маскирующих пенных покрытий приведены в таблице 12.7.

Технические характеристики устройства PП3-8x приведены в таблице 12.7.

Таблица 12.7

Основные тактико-технические характеристики

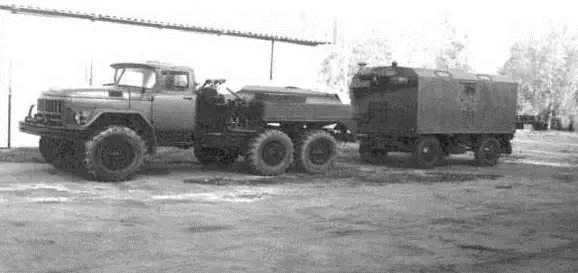

Станция подвижная пенная универсальная (СПГГУ) (рисунок 12.11) предназначена для маскировки объектов BBT пенными покрытиями на основе рецептуры ПОР 02ПУ от средств разведки и наведения оружия в радиолокационном и инфракрасном диапазоне длин волн ЭМИ.

Станция состоит из следующих основных составных частей:

- автомобильный кузов-фургон КП-2 на шасси прицепа СМЗ- 8325-01;

- установка нанесения пены - УНП;

- компрессор - К-25;

- насос шестеренный - НМШФ;

- установка моечная шланговая - М125;

- емкости под пенообразующий раствор - емкости ПОР;

- краскораспылитель пневматический - КРП;

- контрольно-распределительное устройство - КРУ;

- резинотканевые рукава;

- источник энергоснабжения - АД 8С;

- электрооборудование:

- пульт распределительный - ПР;

- щит внешних подключений ЩВП;

- канистры КС-20 (для дизельного топлива и Кремина);

- мерные емкости (для реактивов);

- ящик ЗИП-О.

Тактико-технические характеристики СИПУ приведены в таблице 12.8

Таблица 12.8

Тактико-технические характеристики СИПУ
