Раздел третий
Специальная подготовка
Глава 13
Огнеметно-зажигательные средства
Содержание урока
13.1 Зажигательные вещества и смеси
Зажигательные вещества - это вещества и их смеси, способные, при переводе в боевое состояние, обеспечивать требуемое распределение в районе цели, надежное воспламенение и устойчивое горение с заданными характеристиками.
Зажигательные вещества подразделяются на самовоспламеняющиеся (красный фосфор) и принудительного воспламенения (напалмы, термиты, пирогели и термобарические составы).
Красный фосфор представляет собой аморфное вещество способное самовозгораться при взаимодействии с кислородом. Используется в зажигательно-дымовых патронах (ЗДП).
Напалм - это гелеобразное вещество, обладающее ожоговым действием на личный состав и поджигающим воздействием на технику. Применяется из струйных и реактивных огнеметов, а также из выливных авиационных приборов.
Термит - это вязкое вещество, обладающее поджигающим действием на горючие и прожигающим действием на негорючие предметы. Применяется в артиллерийских снарядах и авиационных бомбах.
Пирогель представляет собой пастообразное вещество, горение которого протекает в две стадии:
- горение углеводородного горючего;
- окисление горючего во всем объеме.
Применяется в авиационных зажигательных бомбах, артиллерийских боеприпасах и в реактивных огнеметах.
Термобарический состав - это смесь углеводородного горючего с горючим металлом (магний, алюминий). Применяется в реактивных огнеметах. При разрыве капсулы, снаряженной термобарическим составом, образуется ударная волна и высокотемпературное поле.
Технические характеристики зажигательных веществ и смесей приведены в таблице 13.1.
Таблица 13.1
Технические характеристики зажигательных средств
| Наименование параметра | Зажигательные вещества и смеси | |||
| Напалм | Термит | Пирогель | Термобарический состав | |
| Температура горения, град. | 1000...1200 | 3000 | 2000...2300 | 1800...2000 |
| Выделяемая теплота, ккал/кг | 10000 | 1000 | 6000 | 5000 |
13.2 Реактивные пехотные огнеметы
Реактивный пехотный огнемет (РПО-А) (рисунок 13.1) предназначен для поражения защищенных огневых точек противника (дот, дзот, блиндаж), вывода из строя легкобронированной или автомобильной техники, укрытой или открыто расположенной живой силы противника.
РПО-А включает: ружье (спусковой механизм, прицел, мушка), двигательную установку, репер, воспламенительно-взрывной заряд, боевая капсула.
Модификации:
РПО-3 предназначен для поражения живой силы противника, находящегося в укрытиях, огневых точках, строениях, сооружениях и на автомашинах, а также для создания очагов пожара в этих объектах и на местности.
РПО-Д предназначен для постановки аэрозольных завес.
Технические характеристики РПО-А приведены в таблице 13.2.
Таблица 13.2
Технические характеристики РПО-А
| Наименование параметра | Значение |
| Максимальная дальность стрельбы, м | 1000 |
| Предельная дальность, (м) с диоптрическим прицелом | 600 |
| Предельная дальность, (м) с оптическим прицелом | 450...800 |
| Дальность прямого выстрела | 200 |
| Тип огнесмеси | OM-100 |
| Масса огнесмеси, кг | 2,1 |
| Масса огнемета, кг | 11 |
| Масса вьюка из двух огнеметов, кг | 22 |
| Радиус поражения личного состава, м | 4 |
| Объем разрушаемого сооружения, м3 | 80 |
| Время перевода в боевое положение, с | 30 |
Реактивный пехотный огнемет РПО-А (РПО-3, Д) состоит из ружья со спусковым механизмом, прицелом и мушкой, а также двигательной установки, репера, воспламенительно-взрывного заряда и боевой капсулы. Для производства выстрела необходимо перевести в «боевое положение» переднюю рукоятку и ударно-спусковой механизм.
Огнемет позволяет вести стрельбу из положения стоя, с колена и лежа.
При стрельбе из огнемета расстояние до преграды сзади должно быть не менее 3 метров, сбоку - не менее 1 метра. При стрельбе из закрытого помещения расстояние до стены сзади должно быть не менее 6 метров, сбоку - не менее 1 метра, объем помещения - не менее 45 м3.
Стрельба из огнемета должна производиться:
- летом - в легком артиллерийском шлеме;
- зимой - в шапке-ушанке с завязанными клапанами.
Малогабаритный реактивный огнемет (MPO-A) (рисунок 13.2) предназначен для уничтожения живой силы противника в зданиях и сооружениях оборонительного и промышленного назначения, ослепления его огневых точек при ведении боевых действий в городских условиях.
Технические характеристики MPO-A приведены в таблице 13.3.
Таблица 13.3
Технические характеристики MPO-A
| Наименование параметра | Значение |
| Калибр, мм | 72,5 |
| Дальность стрельбы, м - максимальная - прицельная |
400 300 |
| Дальность прямого выстрела по цели высотой 3 м, м | 100 |
| Масса огнемета, кг | 5 |
| Масса заряда, кг | 1 |
Легкий пехотный огнемет (ЛПО-97) (рисунок 13.3) предназначен для уничтожения живой силы и небронированной техники, разрушения легких укрытий, ослепления расчетов огневых средств, размещенных в помещениях, а также для создания пожаров на объектах. содержащих горючие материалы.
Технические характеристики ЛПО-97 приведены в таблице 13.4.
Таблица 13.4
Технические характеристики ЛПО-97
| Наименование параметра | Значение |
| Калибр, мм | 43 |
| Дальность стрельбы, м: - максимальная - прицельная |
470 300 |
| Дальность прямого выстрела по цели высотой 3 м, м | 100 |
| Емкость магазина, выстр. | 3+1 в стволе |
| Скорострельность, выстр./мин. | 12 |
| Ресурс огнемета, выстр. | 3000 |
13.3 Зажигательно-дымовой патрон
Зажигательно-дымовой патрон (ЗДП) (рисунок 13.4) предназначен для поджога легковоспламеняющихся материалов на местности, ослепления огневых точек и наблюдательных пунктов противника, а также маскировки действий отдельных военнослужащий и подразделений.
Технические характеристики ЗДП приведены в таблице 13.5.
Таблица 13.5
Технические характеристики ЗДП
| Наименование параметра | Значение |
| Масса патрона, кг | 0,75 |
| Время аэрозолеобразования, сек | 90...100 |
| Длина непросматриваемой части завесы при средних метеорологических условиях, м | 10...15 |
| Дальность полета при выстреле с упора под углом 45", м | 500...560 |
| Время разгорания при метании рукой, сек | 5 |
| Время приведения в действие, сек | 5...10 |
| Длина факела пламени, м | 0,5...0,6 |
| Температура пламени, град. | 1400 |
13.4 Тяжелая огнеметная система

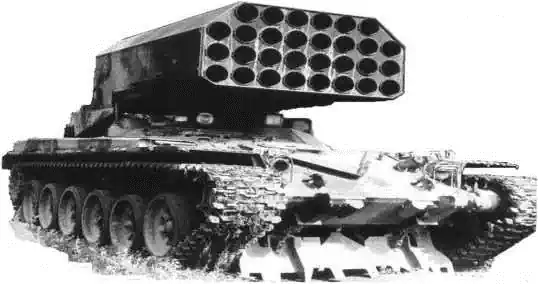

Тяжелая огнеметная система TOC-1 (TOC-1A) (рисунок 13.5) предназначена для комплексного поражения площадных целей за счет воздействия высокотемпературных полей и избыточного давления.
Тактико-технические характеристики TOC-1 (TOC-1A) приведены в таблице 13.6.
Таблица 13.6
Тактико-технические характеристики TOC-1 (TOC-1A)
| Наименование характеристики | TOC-1 | TOC-1A | |
| Калибр, мм | 220 | 220 | |
| Количество направляющих | 30 | 24 | |
| Тип боеприпаса | зажигательные | термобарические | термобарические |
| Дальность стрельбы, м - минимальная - максимальная |
400 3500 |
600 6000 |
|
| Площадь поражения: - одного боеприпаса, м2 - одного залпа, га |
400 0,6…0,7 |
700 1,0…1,5 |
900 2,0 |
| Время залпа, с парным / одиночным пуском | 7,5 / 15 | 6,5 / 13 | |
| Боекомплект | 90 | 72 | |
| Максимальная скорость, км/ч | 60 | 70 | |
| Масса, т | 41,1 | 44,3 | |
В состав системы TOC-1 (TOC-1A) входят: боевая машина (БМ), неуправляемые реактивные снаряды (НУРС) и транспортно-заряжающая машина (ТЗМ).
Боевая машина представляет собой пусковую установку, смонтированную на шасси танка. Она состоит из шасси, поворотной платформы с качающейся частью пусковой установки, силовых следящих приводов и системы управления огнем.
Качающаяся часть пусковой установки имеет 30 направляющих труб для НУРС, установленных в корпусе с люлькой, через ось цапф она соединяется с рычагами поворотной платформы. Наведение пусковой установки на цель в горизонтальной и вертикальной плоскостях производится силовыми следящими приводами.
Система управления огнем состоит из прицела, квантового дальномера, баллистического вычислителя и датчика крена.
Неуправляемый реактивный снаряд состоит из головной части с наполнителем и взрывателем, а также ракетной части снаряженной твердым топливом.
Транспортно-заряжающая машина (ТЗМ) (рисунок 13.6) предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки. ТЗМ смонтирована на бронетанковом шасси и имеет погрузочно-разгрузочное устройство.
