Раздел шестой
Общевоенная подготовка
Глава 26
Подготовка по связи

Содержание урока

Средства связи предназначены для обеспечения связи в радиосетях и радионаправлениях с однотипными радиостанциями, а также с другими радиостанциями в общих режимах работы и диапазоне рабочих частот.

26.1 Радиостанция Р-159М

26.1.1 Основные параметры радиостанции

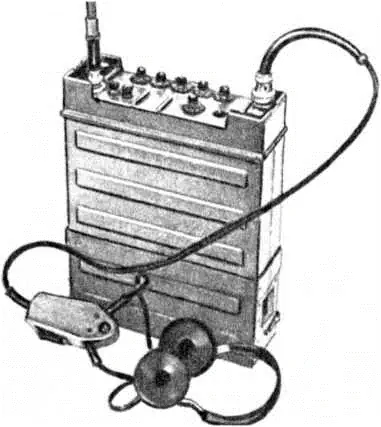

Радиостанция Р-159М (рисунок 26.1) - широко диапазонная, носимая, ультракоротковолновая, симплексная, телефонная и телеграфная с частотной модуляцией, тональным вызовом, а также с возможностью дистанционного управления в телефонном режиме работы.

Радиостанция обеспечивает приём и передачу информации в аналоговом и цифровом режимах работы. В цифровом режиме со скоростью 16 Кбит/с.

В цифровом режиме радиостанция обеспечивает работу с цифровой аппаратурой типа T-240C, Т-235Н, Р-168МЦ.

Диапазон частот радиостанции 30...75,999 МГц.

Мощность передатчика радиостанции 5 Вт в диапазоне 30 ÷ 60 МГц, 4,5 Вт в диапазоне 60÷75,999 МГц. Чувствительность приёмника в режимах: ТЛФ - 1.2 мкВ, ТЛГ - 0,6 мкВ, Ц - 1,5 мкВ.

Радиостанция может работать на штыревые антенны высотой 1,5; 2,7 метра (штырь 1,5 метра плюс 6 секций по 0,2 м) и антенну бегущей волны 40 м, поднятую на высоту 1 метр над землей и направленную в сторону корреспондента (таблица 26.1).

Таблица 26.1

Дальность работы (в километрах):

Питание радиостанции осуществляется от аккумуляторной батареи типа 10НКП-8 или 10НКП-10 напряжением 12 В.

В комплект поставки радиостанции Р-159М входят:

- рабочий комплект радиостанции;

- вспомогательное имущество;

- одиночный комплект запасного имущества.

Комплект поставки радиостанции размещается в укладочном ящике (3).

Рабочий комплект радиостанции состоит из: приемопередатчика (1) с аккумуляторной батареей (12), размещенной в аккумуляторном отсеке ранца; микрофонно-телефонной гарнитуры (11); штыревой антенны (13); заплечных ремней (6); противовеса (10); телеграфного ключа (2).

Вспомогательное имущество содержит: сумку радиста (15); раму (14) для крепления радиостанции при транспортировании; стяжку (7); технические описания и инструкции по эксплуатации на радиостанцию и щелочные аккумуляторы; чехол парусиновый (4) с растяжкой. уголками, стойками верхней и нижней; формуляры на радиостанцию и аккумуляторы; лампу переносную (9); кронштейн (16).

Одиночный комплект запасного имущества содержит: две аккумуляторные батареи типа 10НКП-8 или 10НКП-10. комплект ЗИП к ним; антенну штыревую; антенну на раме (5); противовес; шесть секций штыревой антенны (8); два колпачка, втулку и гарнитуру микрофонно-телефонную.

26.1.2 Устройство радиостанции

Корпус аккумуляторного отсека предназначен для установки аккумуляторных батарей и подсоединения их к корпусу приемопередатчика.

Антенна предназначена для излучения и приема высокочастотных радиосигналов. Микрофонно-телефонная гарнитура предназначена для преобразования акустических звуковых колебаний в электрические звуковые колебания и обратно, а также перевода приемопередатчика с приема на передачу и обратно. Противовес предназначен для создания более устойчивой связи при работе радиостанции с земли на предельных расстояниях.

Сбоку радиостанции расположен блок сопряжения с разъемом OA предназначенный для подключения цифровой оконечной аппаратуры со скоростью передачи 16 Кбит/с.

Предварительно отрегулированные и проверенные узлы и блоки механически и электрически соединяются с передней панелью с помощью межблочных разъемов и винтов.

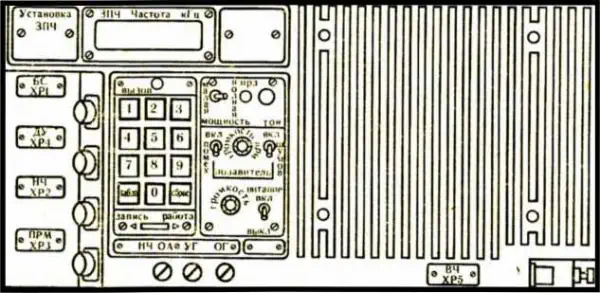

На передней панели размещены:

- микроамперметр индикации проходящей мощности в антенне и напряжения аккумуляторной батареи;

- переключатель режимов Тлф, Тлф ПШ, Тлг и ДУ;

- кнопка НАПР и ВЫЗОВ для проверки напряжения аккумуляторов и включения сигнала вызова частотой 1 кГц;

- ручка переключателя частоты десятков МГц;

- ручка переключателя частоты единиц МГц;

- ручка переключателя частоты сотен кГц;

- ручка переключателя частоты десятков кГц;

- ручка переключателя частоты единиц кГц;

- клеммы ЛИНИЯ для подключения лампы переносной, телеграфного ключа или двухпроводного кабеля;

- кнопка HACTP для включения автоматической настройки радиостанции на выбранную рабочую частоту;

- антенное гнездо для подключения антенны;

- микротумблер ВКЛ для включения радиостанции.

26.1.3 Работа радиостанции

Подготовка радиостанции к работе включает в себя:

- осмотр радиостанции;

- установку необходимой антенны;

- проверку работоспособности;

- подготовку рабочей частоты.

Органы управления радиостанции, расположенные на приемопередатчике, должны быть в исходном состоянии:

- микротумблер ВКЛ. - в выключенном состоянии;

- переключатель режимов - в положении ТЛФ;

- переключатель десятков МГц - в положение 3;

- переключатель единиц МГц, сотен кГц, десятков кГц и единиц кГц - в положение 0;

Перед включением радиостанции:

- подключить микрофонно-телефонную гарнитуру или микрофонно-телефонную трубку;

- взять штыревую антенну за основание, сдвинуть звенья по тросу вверх и взвести, для чего взять антенну за рычаги двумя руками и большими пальцами рук резко нажать на рычаги наружной стороны, у излома. Взведенную антенну вставить основанием в антенное гнездо и повернуть ее против часовой стрелки до упора, затянуть зажимом. При взведении и спуске антенны не применять чрезмерных усилий во избежание поломки рычагов. Не допускать резких изгибов взведенной антенны;

- вынуть противовес и развернуть. Зацепить наконечник противовеса под зажим ± на передней панели и затянуть гайку клеммы.

Для проверки работоспособности необходимо нажать кнопку "НАПР." и проверить по индикаторному микроамперметру напряжение аккумуляторов. Стрелка микроамперметра при исправных аккумуляторах должна находиться в пределах затемненного сектора.

При установке частоты необходимо:

- включить радиостанцию установкой тумблера ПИТАНИЕ на передней панели в положение BKЛ.;

- установка частоты приемопередатчика осуществляется пятью ручками переключателей частоты радиостанции. Ручками 6 и 7 выставляются сотни, десятки и единицы килогерц;

- настройка радиостанции производится нажатием кнопки HACTP. и наблюдением за настройкой приемопередатчика на антенну по индикаторному микроамперметру, которая должна отклониться на максимальную величину.

Настройка приемопередатчика осуществляется в любом режиме работы. При установке максимума показания на приборе, продолжать удерживать кнопку нажатой еще 1-2 с после этого отпустить кнопку.

Проверить настройку радиостанции на передачу нажатием тангенты микрофонно-телефонной гарнитуры, кнопки ВЫЗОВ по отклонению стрелки индикаторного прибора и наличию самопрослушивания сигнала вызова.

Режим "ТЛФ" - телефонная без шумоподавителя:

для вызова корреспондента нажать тангеиту микрофонно-телефонной гарнитуры (далее именуется - гарнитура) и кнопку ВЫЗОВ. После передачи вызова перейти на прием для чего, отпустить кнопку ВЫЗОВ, тангенту гарнитуры и прослушать ответ корреспондента;

- при приёме сигнала вызова от корреспондента в телефонах прослушивается тональный сигнал частотой 1000 Гц;

- для передачи нажать тангенту гарнитуры и говорить в микрофон нормальным голосом, внятно, не торопясь. Микрофон держать на расстоянии не более 10 см ото рта, по окончании отпустить тангенту.

Режим "ТЛФ ТПП" - телефонная с включенным подавителем шумов на приеме: при работе на близкие расстояния (10 - 15 км), предпочтительно работать с включенным подавителем шумов. При работе на предельных дальностях, когда речь начинает прерываться (режим порога срабатывания подавителя шумов), необходимо подавитель шумов выключить.

Режим "ТЛГ" — телеграфная (с подключенным телеграфным ключом к клеммам "ЛИНИЯ");

Режим "ДУ" — дистанционного управления с телефонного аппарата типа ТА-57, подключенного к клеммам "ЛИНИЯ" через двухпроводный полевой кабель длиной до 500 м.

Для работы в цифровом режиме необходимо подключить оконечную аппаратуру через блок сопряжения и осуществлять управления радиостанцией с тангенты оконечной аппаратуры аналогично режимам "ТЛФ" и "ТЛФ-ПШ".

При расположении на местности, по возможности, необходимо избегать размещения вблизи возвышенностей, насыпей, железобетонных и металлических зданий и сооружений, опор и линий электропередачи, а также в низинах, оврагах и балках.

26.2 Радиостанция Р-168-0,1У

26.2.1 Основные тактико-технические характеристики

Портативная радиостанция УКВ диапазона Р-168-0,1У предназначена для обеспечения открытой и маскированной радиосвязи в радиосетях солдат - отделение - взвод.

Кроме традиционного телефонного режима в радиостанции реализованы новые режимы, повышающие ее тактико-технические и эксплуатационные характеристики. К ним можно отнести защиту передаваемой речевой информации от прямого прослушивания в эфире с помощью встроенного технического маскиратора, возможности сканирующего приема, позволяющего контролировать и работать в четырёх независимых радиосетях.

Для повышения продолжительности работы от одного комплекта аккумуляторных батарей в радиостанции реализован режим дежурного экономичного приема. Оперативное управление радиостанцией осуществляется минимальной манипуляцией со стороны обслуживающего персонала.

В зависимости от дальности связи и условий её эксплуатации в радиостанции используется штыревая антенна длиной 0,75 м или укороченная штыревая антенна в резиновой оплетке длиной 0,2 м.

Состав радиостанции:

- приемопередатчик с электроакустическим преобразователем; тонко профильная антенна АШ-0,75 и укороченная антенна АСП 44-56;

- комплект первичных источников питания (Блик-ЗМ или аккумуляторная батарея типа 2ЛВБ-316);

- пульт записи радиоданных (ПЗРД);

- чехол для переноски и одиночный комплект ЗИП-О.

Основные технические характеристики:

а) Виды работы:

- телефон с частотной модуляцией;

- телефон с техническим маскированием на скорости 16 кбит/с. б

) Режимы работы:

- симплекс;

- работу с подавителем шумов;

- автоматизированную запись радиоданных;

- работа на 4 заранее подготовленных частотах (ЗПЧ);

- сканирующий прием на 4 ЗПЧ;

- экономичный прием ЭП (экономайзер);

- передачу и прием тонального вызова с частотой 1000 Гц.

Таблица 26.2

Основные параметры

Примечания:

1 Здесь и далее приведено полное количество возможных рабочих частот. Некоторые частоты могут быть поражены внутренними излучениям радиостанции и не пригодны для ведения радиосвязи. Номиналы самопораженных частот приводятся в документации на радиостанцию.

2 Время непрерывной работы приведено при выполнении соотношения 1:1:8 (время передачи: время приема: время экономичного приема), при разовой работе на передачу не более 3 минут. При других соотношениях, время непрерывной работы от источника электропитания может отличаться в ту или другую сторону.

3 Для электропитания радиостанции могут применяться разовые литиевые элементы "Блик-ЗМ". При их применении необходимо соблюдение правил эксплуатации и утилизации элементов, так как они химически взрывоопасны.

4 Временные характеристики режима сканирования:

- время цикла сканирования, в течение которого приемник радиостанции последовательно проходит все ЗПЧ по одному разу - 2 сек.;

- время, в течение которого приемник радиостанции проверяет наличие тонального вызова на каждой из ЗПЧ - 0,5 сек.;

- время, между приемом вызова на ЗПЧ (остановка сканирования) и автоматического возврата в режим сканирования, в течение которого должна быть нажата тангента радиостанции для ответа вызывающему корреспонденту -20 сек..

Время, между последним нажатием тангенты и автоматическим возвращением в режим сканирования, в течение которого приемник радиостанции находится на ЗПЧ, на которой происходит радиообмен - 20 сек.

26.2.2 Порядок работы на портативной радиостанции Р-168-0,1У

Назначение переключателей радиостанции:

«ГРОМК .» - предназначен для включения (выключения) радиостанции и изменения уровня принимаемого сигнала;

«РЕЖИМ» - предназначен для изменения режима работы;

«КАНАЛ» - предназначен для переключения заранее подготовленных каналов (ЗПК) и включения (выключения) режима сканирующего приема.

Проверка работоспособности:

1 Вставить в батарейный отсек радиостанции два источника питания типа «Блик-3», соблюдая полярность.

2 Установить исходное положение органов управления:

- переключатель «ГРОМК» - в крайнее левое положение (до щелчка);

- переключатель «РЕЖИМ» - в положение «2» (ПШ ОТКЛ);

- переключатель каналов - в положение «1».

3 Повернуть вправо (до щелчка) переключатель «ГРОМК».

4 Регулятором «ГРОМК» проверить возможность изменения уровня шумов и установить нормальную для прослушивания громкость.

5 Нажать клавишу «ПРД», при этом радиостанция переходит в режим передачи и в телефонах исчезает шум.

6 Установить переключатель «РЕЖИМ» в положение «3» (ПШ). Громкость шумов должна быть значительно уменьшена, что свидетельствует о исправной работе подавителя шумов. В

нимание; При работе на предельных расстояниях или при работе вблизи работающей техники (автомобиль, БТР, БМП и др.) рекомендуется работа с выключенным шумоподавителем.

26.2.3 Порядок ведения радиосвязи

Симплексный режим:

а) Установить исходное положение органов управления.

б) Включить радиостанцию и установить требуемое положение переключателя каналов, при этом:

- в положении «1...4» - прием и передача речевых сообщений осуществляется в открытом режиме на соответствующих номеру рабочих частотах;

- в положении «1М...4М» - прием и передача речевых сообщений осуществляется в режиме технического маскирования информации на соответствующих номеру рабочих частотах.

в) Радиостанция находится в режиме приема и в телефоне слышны шумы приемника. При установке переключателя «РЕЖИМ» в положение «3» (ГТТТТ) шумы исчезают.

Внимание: В случае ухудшения качества приема информации от корреспондента установить переключатель «РЕЖИМ» в положение «2» (ПШ ОТКЛ).

г) Для вызова корреспондента нажать клавиши «ПРД» и «ТОН», при этом приемопередатчик переходит в режим передачи тонального (вызывного) сигнала. В телефонах прослушивается однотоновый сигнал.

д) Отжать клавиши и прослушать ответ корреспондента.

е) Для передачи речевых сообщений нажать клавишу «ПРД». После передачи информации необходимо немедленно перейти в режим прием (отпустить клавишу «ПРД»).

Сканирующий прием:

а) Данный режим используется для последовательного контроля зпч.

б) Для установки данного режима работы переключатель каналов перевести в положение «С». При этом радиостанция начинает переходить с одной ЗПЧ на другую с интервалом времени, равной 0,5 сек.

в) При переходе в режим сканирования с открытых каналов (положение 1...4) происходит сканирование в открытом режиме, а при переходе с 1М.4М - в режиме технического маскирования речевой информации.

г) При приеме тонального вызова сканирование будет остановлено автоматически на той ЗПЧ, где этот вызов принимается. При этом в телефонах будет прослушиваться прерывистый тональный сигнал.

д) При ответе вызывающему корреспонденту, т.е. при нажатии клавиши «Передача», тональный сигнал пропадает.

е) Обратный переход в режим сканирующего приема происходит автоматически через 20 сек после прекращения радиопереговоров.

Внимание: В режиме сканирующего приема при нажатии на клавишу «Передача» работа возможна только на той ЗПЧ, на которой велась радиосвязь до перехода в данный режим.

Режим экономичного приема:

а) При длительных перерывах в радиообмене, для увеличения времени работы радиостанции от одного источника питания перевести радиостанцию в режим экономичного приема.

б) Для этого необходимо переключатель «РЕЖИМ» установить в положение «1» (ЭКОНОМАЙЗЕР). При этом радиостанция включается периодически в режим приема на 2 секунды с интервалом в 10 сек.

в) При приеме тонального вызова от корреспондента, радиостанция переходит в режим обычного приема со звуковой индикацией, проявляющейся в виде прерывистых тональных посылок, которые пропадают при кратковременном нажатии на клавишу «ПРД».

Внимание:

- при прослушивании в телефонах радиостанции прерывистых тональных посылок в режиме передачи информации необходимо сменить батареи;

- при вызове корреспондента, работающего в режиме экономичного приема, необходимо осуществлять вызов с длительностью равной или более 12 сек.

26.2.4 Пульт записи радиоданных

Для ввода радиоданных в радиостанцию P-168-ОДУ и их хранения используется пульт записи радио данных (ПЗРД). ПЗРД обеспечивает запись и хранение четырех номиналов фиксированных частот. а также ключа технического маскиратора для радиостанции на время до 2000 частот от одного комплекта источника питания типа «Блик-3». ПЗРД обеспечивает работу в условиях работы, аналогичных для радиостанции.

Назначение кнопок клавиатуры ПЗРД:

а) «0» - «9» - цифровые кнопки, предназначенные для:

- выбора одной из четырех заранее подготовленных частот (ЗПЧ); ввода радиоданных (номиналов частот);

- записи ключевых данных (КД) для устройства маскирования речевой информации (УТМИ);

б) «СБ» («СБРОС») - предназначена для сброса введенных радиоданных (РД) или записанных КД при их смене или при ошибках ввода;

в) «ВД» («ВВОД») - предназначена для записи радиоданных в память радиостанции «Р-168-ОДУ» и УТМИ;

г) «КЛ » ("КЛЮЧ") - предназначена для включения (выключения) режима записи КД;

д) « О » - предназначена для включения и выключения подсветки индикатора ПЗРД в темное время суток.

е) «ПИТ» («ПИТАНИЕ») - предназначена для включения и выключения питания ПЗРД.

26.2.5 Подготовка к работе пульта записи радио данных

Вставить в батарейный отсек ПЗРД две батареи типа «Блик-3», соблюдая полярность. Набор и запись рабочих частот:

а) подключить питание ПЗРД, нажав кнопку «ПИТ».

б) На цифровом табло в первых пяти разрядах индицируется значение ранее записанной частоты, а в последнем - ее номер (например: 45125F1 - частота 45125 кГц, первая заранее подготовленная частота (ЗПЧ).

в) Выбрать нужную ЗПЧ (всего может быть четыре), нажав кнопку с соответствующим номером (этот номер появится на табло в последнем разряде).

г) Нажать кнопку «СБ» для сброса радиоданных (РД), при этом на табло высветится « F(l-4)».

д) Набрать новую частоту, нажимая последовательно пять кнопок с соответствующими цифрами, которые поочередно будут высвечиваться на табло (диапазон 44 - 55,975 кГц с шагом 25 кГц).

е) В случае ошибочного набора нажать кнопку «СБ» и повторить набор частоты.

ж) Нажать кнопку с цифрой, соответствующей номеру следующей ЗПЧ и повторить операции стирания и набора частоты.

Примечания: Недонажатие кнопки, наличие неоднократного переключения в ней могут привести к ошибкам при наборе частоты и переходу на другую ЗПЧ. Необходимо повторить набор частоты или установить нужную ЗПЧ.

з) Запоминание набранных частот происходит автоматически.

и) Нажать кнопку «ПИТ» для выключения ПЗРД, табло при этом должно погаснуть.

Набор и запись ключевых данных:

а) Включить питание, нажать кнопку «КЛ».

б) Многократно нажимая кнопку «8», установить на цифровом табло первую группу КД (индицируется «О_ _ _» ).

в) Нажать кнопку «СБ».

г) Набрать последовательно шесть цифр, указанных в ключевом документе (бланке радиоданных) для первой группы КД, контролируя правильность набора по табло.

д) При ошибках записи КД нажать кнопку «СБ» и повторить набор соответствующей группы КД.

е) Однократно нажать кнопку с цифрой «9» для перехода к следующей группе записываемых КД.

ж) Повторить операции стирания и набора КД для остальных групп (всего 8: от 0 до 7).

з) Изменение номера набираемой группы цифр происходит при нажатии цифровых кнопок «8» (в сторону уменьшения) и «9» (в сторону увеличения).

и) После набора восьмой группы КД нажать кнопку «9» и сверить контрольную сумму, которая высвечивается на цифровом табло радиостанции с контрольной суммой, приведенной в ключевом документе (бланке радио данных).

к) При несовпадении контрольных сумм повторить операцию набора КД.

л) Нажать «КЛ» для выхода из режима записи КД, при этом, КД переписываются в УТМИ и при повторном включении режима записи на индикаторе ПЗРД не отображаются.

м) Нажать кнопку «ПИТ» для выключения ПЗРД, табло при этом должно погаснуть.

26.2.6 Порядок ввода радиоданных в радиостанцию Р-168-0,1У

а) Вставить в батарейный отсек радиостанции две батареи типа «Блик-3», соблюдая полярность.

б) Включить радиостанцию, для чего переключатель «ГРОМК» повернуть вправо по часовой стрелке (до щелчка).

в) Переключатель «РЕЖИМ» установить в положение «4» (ЗАПИСЬ).

г) Включить питание пульта записи радиоданных, на табло высветится номинал ЗПЧ.

д) Совместить индикатор радиостанции со светодиодом ПЗРД и нажать два раза кратковременно (на время 2...3 с) кнопку «ВД» на ПЗРД (на табло индицируется «ЗАП», а в телефонах радиостанции прослушивается кратковременный сигнал тональной частоты).

е) Радиостанция готова к работе с новыми радиоданными.

ж) В случае ошибочных действий оператора повторить ввод радиоданных.

з) Выключить радиостанцию, повернув переключатель «ГРОМК» в крайнее левое положение (до щелчка).

и) Выключить ПЗРД.

26.2.7 Указания по применению герметичных аккумуляторных батарей

Основное содержание обслуживания герметичных аккумуляторных батарей - восстановление емкости после разряда (проведение их заряда), а также обеспечение при этом условий, исключающих выход из строя батарей и травматизм личного состава. Несоблюдение регламентированных режимов заряда может привести к ВЗРЫВУ батареи и травматизму личного состава. Заряд герметичных аккумуляторных батарей должен осуществляться ТОЛЬКО C ПОМОЩЬЮ ШТАТНЫХ ЗАРЯДНЫХ СРЕДСТВ! В исключительных случаях допускается осуществление заряда батарей с помощью подручных средств только специально обученным личным составом при наличии соответствующего контрольно-измерительного оборудования.

Категорически запрещается заряжать неизвестную аккумуляторную батарею!

Для заряда аккумуляторных герметичных батарей переносных средств связи на вооружении войск имеются полковые зарядные станции (базы), переносные автоматизированные переносные зарядные и подзарядные устройства (УПМ-6 и УПМ-12). Эксплуатацию зарядных станций (ЭБ8-П28,5-1ВАЗ-01) должен осуществлять специально обученный экипаж. Эксплуатацию автоматизированных переносных зарядных и подзарядных средств может осуществлять личный состав, эксплуатирующий средства связи.

Практические рекомендации:

1 При температуре окружающего воздуха ниже минус 10 град. C и выше 35 град. C батареи практически не заряжаются . При невозможности обеспечить нужную температуру принять меры по утеплению (например, завернуть в теплоизоляционный материал - бушлат, одеяло и т.п.) или охлаждению (обдув вентилятором, теплоотвод погружением на 1/3 в воду).

2 Особое внимание следует уделять надежности подключения батарей к зарядным (подзарядным) устройствам, надежности контактов зарядной цепи.

3 При заряде батарей автоматизированными зарядными устройствами часто не включается автоматический доразряд и, соответственно, заряд. Обычно, это является не признаком неисправности батареи, а ее глубокого разряда. В ПЗУ-ЗМ достаточно переустановить батарею (снять-поставить). Для включения глубоко разряженных батарей (напряжение менее 10 В) на заряд в ПЗУ-5, ПЗУ-6, УЗМ-0 (Р, К) удобно пользоваться подзаряженной батареей (напряжение примерно 11 В): подключить подзаряженную батарею, установить максимальный ток разряда (доразряда), включить устройство, при переходе в режим заряда заменить подзаряженую батарею глубоко разряженной и продолжать заряд.

26.3 Средства связи специальных машин

Средства связи специальных машин подразделений войск РХБ защиты обеспечивают внутреннюю связь между членами отделения (расчета), внешнюю связь между радиостанциями, которые имеют возможность встречной работы. Для обеспечения внутренней связи в специальных машинах устанавливается аппаратура внутренней связи и коммутации (ABCK) P-174, для обеспечения внешней связи - радиостанции Р-173М, Р-163-50У.

26.3.1 Аппаратура внутренней связи и коммутации P-174

Аппаратура внутренней связи P-174 обеспечивает:

- внутреннюю телефонную связь между членами расчета и абонентом, находящимся снаружи объекта (всего три (четыре) абонента);

- подключение к любой из двух радиостанций объекта или радиоприемнику любого члена расчета для внешней связи;

- внешнюю двустороннюю телефонную связь по двухпроводной линии связи;

- предоставление внешнему абоненту, работающему по проводной линии связи, выхода на радиосвязь через любую из двух радиостанций объекта;

- принудительное переключение на внутреннюю связь любого члена экипажа, работающего на радиостанции;

- возможность подключения выносного громкоговорителя.

Аппаратура внутренней связи P-174 состоит из следующих составных частей, указанных в таблице 26.3.

Таблица 7.1

Прибор БВ34 обеспечивает внутреннюю связь командира, подключение к радиостанциям и приемнику, включение ABCK. регулировку громкости в телефонах шлемофонов при внутренней связи, подключение механика-водителя для работы на радиостанции.

Прибор БВ35 обеспечивает возможность внутренней и внешней связи. Прибор БВ37 предназначен для внутренней и внешней связи механика-водителя и подключения аппаратуры ГО-27.

26.3.1.1 Подготовка аппаратуры внутренней связи к работе

При подготовке аппаратуры внутренней связи необходимо:

- вставить разъемы шнуров нагрудных переключателей в разъемы приборов БВ34, БВ35, БВ37. Во избежание загрязнения и повреждения штырьков разъемов шнуры нагрудных переключателей должны быть постоянно подключены к аппаратам;

- надеть шлемофоны и, перемещая затяжную пряжку на ремешках, подогнать ларингофоны так, чтобы они плотно прилегали к горлу гладкой стороной. Надежная двусторонняя внутренняя и внешняя связь возможна только тогда, когда ларингофоны плотно прижаты к горлу, а шлемофоны точно подогнаны по размеру головы;

- подключить шнуры шлемофонов к нагрудным переключателям. Соединять их аккуратно, не допуская изгибов штырьков разъема;

- нагрудный переключатель с помощью штырька-петли пристегнуть к пуговице на груди комбинезона.

26.3.1.2 Работа на аппаратуре внутренней связи и коммутации

Для обеспечения внутренней связи необходимо:

- командиру на приборе БВ34 тумблер включения питания «ВЫКЛ/БС» установить в положение «БС»;

- всем абонентам на приборах БВ34. БВ35 переключатели рода работы установить в положение ВС;

- командиру, вращая ручку на приборе БВ34, при счете «раз-два- три» установить необходимую громкость звука в телефонах;

- проверить слышимость по сети внутренней связи. Все члены должны слышать друг друга и себя независимо от положения тангенты нагрудного переключателя. Работа на радиостанциях и выход на связь по радиостанциям возможны любым членом расчета. Подключение аппаратуры внутренней связи и коммутации к радиостанциям и приемнику:

- для работы на одной из радиостанций или для прослушивания приемника командир на приборе БВ34 переводит переключатель рода работы в положение «Рст.1», «Рст.2» или «Прм.» соответственно. При этом он подключается к одной из радиостанций или приемнику, а остальные члены расчета остаются в системе внутренней связи. При включенной радиостанции в телефонах шлемофона слышен шум приемника, при нажатии тангенты нагрудного переключателя «ПРД», радиостанция включается на передачу, о чем свидетельствует показания индикации радиостанции и появление прослушивания собственной речи. При нажатии тангенты нагрудного переключателя «ВЫЗ» командир включается в систему внутренней связи;

- абоненты подключенные через оконечный и проходной приборы для работы на одной из радиостанций или прослушивания приемника должны перевести переключатель рода работы в положение «Рст.1», «Рст.2» или «Прм.» соответственно;

- для подключения к радиостанции механика-водителя командир должен на приборе БВ34 тумблер «ВОДИТЕЛЬ» перевести из положения «ВС» в положение «Рст.». Таким образом, к одной из радиостанций или приемнику могут быть одновременно подключены все члены расчета, включенного в систему внутренней связи через колодку дополнительного абонента (или проходной разъем). Это приводит к уменьшению громкости принимаемых сигналов и затрудняет управление радиостанцией, поэтому на каждой радиостанции, как правило, должен работать только один член расчета;

- при преодолении водной преграды все радиосигналы с берега должны непосредственно приниматься механиком-водителем и прослушиваться командиром. Поэтому на приборе БВ34 переключатель рода работы надо поставить в положение «Рст.1», «Рст.2» или «Прм.», а тумблер «ВОДИТЕЛЬ» в положение «Рст.»;  - циркулярный вызов (принудительное переключение на внутреннюю связь) происходит при нажатии тангенты «ВЫЗ» нагрудного переключателя, подключенного к любому аппарату (кроме колодки дополнительного абонента или проходного разъема). При этом любой член расчета, работающий на радиостанции, отключается от нее и переходит в систему внутренней связи. Необходимо помнить, что при циркулярном вызове радиосвязь нарушается, поэтому им следует пользоваться в исключительных случаях и кратковременно.

26.3.2 Радиостанция Р-173М

26.3.2.1 Основные параметры радиостанции

Радиостанция Р-173М (рисунок 26.2) - симплексная, телефонная, ультракоротковолновая с частотной модуляцией, предназначена для обеспечения двухсторонней радиосвязи между подвижными объектами при их движении и на стоянке. Радиостанция обеспечивает приём и передачу информации в аналоговом и цифровом режимах.

При работе в аналоговом режиме радиостанция рассчитана на работу с аппаратурой внутренней связи и коммутации объектов - режим ПУ, а также с аппаратурой внутренней связи и коммутации - режим OA. 

При работе в цифровом режиме радиостанция рассчитана на работу с цифровой аппаратурой засекречивания. Радиостанция обеспечивает беспоисковое вхождение в связь и бесподстроечное ведение связи на любой из 10 заранее подготовленных частот (ЗПЧ).

Диапазон частот радиостанции 30...76 Мгц. Мощность передатчика радиостанции 30 Вт. Чувствительность приёмника 1.5 мкВ.

Радиостанция может работать на штыревые антенны высотой 1. 2, 3 метра и аварийную антенну. Дальность связи при работе на антенну высотой 2 м до 20 км.Питание радиостанции осуществляется от бортовой сети постоянного тока с напряжением 27 В.

Комплект радиостанции состоит из:

- приёмопередатчика,

- монтажного комплекта антенного устройства,

- комплекта ЗИП,

- кабелей ВЧ, НЧ и кабеля питания,

- эксплуатационной документации.

26.3.2.2 Подготовка радиостанции к работе

Подготовка радиостанции к работе включает в себя:

- осмотр радиостанции;

- подготовку рабочих частот;

- проверку работоспособности.

При внешнем осмотре проверяется:

- наличие действующего и запасного имущества:

- надежность крепления радиостанции в объекте (ослабленные болты подтягиваются). Необходимо убедиться в правильности и надёжности подключения кабелей и массы объекта к клемме КОРПУС радиостанции.

- исправность антенного изолятора - амортизатора. При необходимости очистить от грязи. Для очистки КАТЕГОРИЧЕСКИЙ ЗАПРЕЩАЕТСЯ использовать керосин, бензин, дизтопливо, масло.

Далее необходимо снять заглушку с антенного амортизатора и установить антенну заданной высоты (3, 2 или 1 м). Открытый конец верхнего колена закрыть колпачком (из коробки ЗИП). Сочленение замков штырей антенны во избежание их потери при движении должно быть надёжным.

При подготовке рабочих частот необходимо:

- включить радиостанцию установкой тумблера ПИТАНИЕ на передней панели в положение ВКЛ;

- тумблер ЗАПИСЬ-РАБОТА установить в положение ЗАПИСЬ. Засветится табло ЧАСТОТА, КГЦ,;

- включить нужный номер ЗПЧ, нажав соответствующую кнопку - номер ЗПЧ высветится на табло;

- нажать кнопку СБРОС, погаснет табло ЧАСТОТА, КГЦ;

- набрать нужную частоту, последовательно нажимая пять кнопок с соответствующими цифрами, которые высветятся на табло ЧАСТОТА, КГЦ;

- нажать кнопку с цифрой следующей ЗПЧ и повторить операцию по набору частоты;

Для предотвращения возможного сбоя записанной информации ЗАПРЕЩАЕТСЯ при подготовке ЗПЧ одновременно нажимать две или более кнопки, выключать питание радиостанции.

- окончив подготовку ЗПЧ, установить тумблер ЗАПИСЬ - РАБОТА в положение РАБОТА, при этом табло ЧАСТОТА, КГЦ погаснет, а кнопка СБРОС заблокируется;

- недожатие кнопки, неоднократное нажатие могут привести к ошибкам при наборе частоты и переходу на другую ЗПЧ. В этом случае необходимо повторить набор частоты.

Проверка работоспособности радиостанции производится в режиме ПУ (танковый вариант).

Установить органы управления в исходные положения:

- тумблеры ПУ - OA - в положение ПУ;

- тумблер ПОДАВИТЕЛЬ ШУМОВ - В ВЫКЛЮЧЕННОЕ ПОЛОЖЕНИЕ;

- тумблер ПОДАВИТЕЛЬ ПОМЕХ - В ВЫКЛЮЧЕННОЕ ПОЛОЖЕНИЕ;

- тумблер МОЩНОСТЬ - в положение ПОЛНАЯ;

- тумблер ЗАПИСЬ - РАБОТА - в положение РАБОТА;

- регулятор ГРОМКОСТЬ - в среднее положение;

- регулятор ГРОМКОСТЬ ПРМ - в крайнее левое положение.

Перевести радиостанцию на выбранную ЗПЧ, для чего нажмите кнопку номера этой ЗПЧ. На табло высветится нужный номер. После отпускания кнопки кратковременно засветится индикатор ПРД. После погасания индикатора ПРД радиостанция готова к работе.

Для проверки исправности приёмопередающего тракта необходимо нажать тангенту нагрудного переключателя и произнести громкий счёт РАЗ, ДВА, ТРИ... Свечение индикатора ПРД и наличие самопрослушивания в телефонах шлемофона говорит об исправности передающего тракта. Регулятором ГРОМКОСТЬ установить нормальную громкость прослушивания речи. Отпустить тангенту нагрудного переключателя. В телефонах будет прослушиваться равномерный шум. Установить тумблер ПОДАВИТЕЛЬ ШУМОВ в положение ВКЛ. При этом громкость шумов резко уменьшится - подавитель шумов работает.

Поочерёдно нажимая кнопки набранных ЗПЧ, проверить работоспособность радиостанции на этих ЗПЧ.

Выключить питание радиостанции установкой тумблера ПИТАНИЕ в положение ВЫКЛ.

26.3.2.3 Порядок работы на радиостанции

Особенности работы на радиостанции. Радиостанция допускает круглосуточную работу на приём, а также при соотношении времени передачи и приёма 1:2 при пониженной и нормальной (+25°C) температуре и 1:5 при повышенной температуре окружающей среды. Следует иметь в виду, что при каждом нажатии кнопки ЗПЧ радиостанция кратковременно выходит на передачу, поэтому нужно избегать нажимания кнопки без необходимости.

Для передачи нажать тангенту нагрудного переключателя ПРД, по окончании, отпустить тангенту.

В радиостанции предусмотрена передача и приём тонального вызова.

Для посылки вызова необходимо нажать тангенту ПРД и кнопку ТОН. При этом в телефонах будет прослушиваться звуковой сигнал частоты 1000 Гц и будет светиться индикатор ВЫЗОВ.

При приёме сигнала вызова от корреспондента загорается индикатор ВЫЗОВ и прослушивается тональный сигнал частотой 1000 Гц в телефонах.

При работе на близкие расстояния (10 - 15 км), когда в паузах речи шумы в телефонах подавлены до соотношения пауза/речь равного 1:10 и более, предпочтительно работать со включенным подавителем шумов.

При работе на предельных дальностях, когда речь начинает прерываться (режим порога срабатывания подавителя шумов), необходимо подавитель шумов выключить.

При движении гусеничных объектов по сухому песку и снегу, по сухим пыльным дорогам с твёрдым покрытием, возникают электростатические и контактные помехи, значительно уменьшающие дальность связи. Обнаруживаются по появлению треска в телефонах.

Для борьбы с такими помехами в радиостанции предусмотрен подавитель помех. Для его включения тумблер ПОДАВИТЕЛЬ ПОМЕХ установить в положение ВКЛ.

Следует помнить, что включение подавителя помех приводит к ухудшению избирательности приёмника и пользоваться им нужно только в случае наличия импульсных помех (тресков в телефонах).

В радиостанции предусмотрена возможность работы передатчика пониженной мощностью. Режим пониженной мощности используется при работе на сближенных расстояниях. Для этого тумблер МОЩНОСТЬ установить в положение МАЛАЯ.

Расположение на местности и дальность связи. Радиостанция при работе на 2х-метровую штыревую антенну в движении обеспечивает дальность связи до 20 км. Однако, дальность связи может отличаться от указанной в зависимости от параметров объектов (уровень радиопомех, диаграмма направленности, высота и т.д.)

При расположении на местности, по возможности, необходимо избегать размещения вблизи возвышенностей, насыпей, железобетонных и металлических зданий и сооружений, опор и линий электропередачи, а также в низинах, оврагах и балках.

Работа на аварийную антенну. В случае повреждения штыревой антенны или антенного изолятора связь на небольшие дальности можно осуществлять на аварийную систему - отрезок провода длиной 3 м с разъёмом на конце для подключения к радиостанции. Конец провода выбрасывается через люк наружу, на стоянке поднимается на палке. Мощность передатчика должна быть МАЛАЯ.

После подключения аварийной антенны радиостанция настраивается вновь нажатием кнопки номера ЗПЧ.

Работа радиостанции с переговорным устройством. Тумблеры ПУ - OA на передней панели радиостанции должны быть в положении ПУ. Разъём НЧ радиостанции соединяется кабелем с переговорным устройством.

Переключение с приёма на передачу, приём и передача речевой информации осуществляются с аппарата командира (БВ-34), аппаратов наводчика (БВ-35, БВ-36) и аппарата механика-водителя (БВ- 37) (при преодолении водных преград).

26.3.3 Радиостанция Р-163-50У

Основные параметры радиостанции: диапазон рабочих частот - 30-79,999 МГц; мощность - 30Вт; дальность связи: на стоянке - 40 км, в движении - 20 км.

26.3.3.1 Подключение радиостанции

Радиостанция устанавливается на штатное место в объекте и закрепляется крепежными винтами. Питание радиостанции осуществляется от бортовой сети объекта с параллельно подключенными аккумуляторами. При необходимости отключения и проведения других работ на системе бортовой сети объекта необходимо отключать радиостанцию тумблером ПИТАНИЕ.

ЗАПРЕЩАЕТСЯ:

- включать питание радиостанции без аккумуляторов;

- работать на радиостанции с отключенной антенной;

- работать непрерывно на радиостанции в режиме ПЕРЕДАЧА более 3 минут;

- отключать питание радиостанции при подготовке ЗПЧ, адресов и кодограмм и после включения до появления на табло пульта управления номера ЗПЧ.

26.3.3.2 Подготовка радиостанции к работе

Подготовка радиостанции к работе включает в себя:

- осмотр радиостанции;

- подготовку рабочих частот;

- установка режимов и видов работ;

- проверку работоспособности.

Осмотр радиостанции. При внешнем осмотре проверяется наличие действующего и запасного имущества, надежность крепления радиостанции в объекте, подтягиваются ослабленные болты. Необходимо убедиться в правильности и надёжности подключения кабелей и массы объекта к клемме КОРПУС радиостанции.

Проверить исправность антенного изолятора - амортизатора, при необходимости очистить от грязи. При этом КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ использовать керосин, бензин, дизтопливо, масло.

Снять заглушку с антенного амортизатора и установить антенну.

Подготовка рабочих частот. Радиостанция обеспечивает в режиме ЗАПИСЬ подготовку шестнадцати заранее подготовленных частот (ЗПЧ) (с 00 по 15) в режиме оконечная аппаратура (OA) и десяти ЗПЧ в режиме переговорное устройство (ПУ) (с 0 по 9).

В режиме РАБОТА обеспечивается переключение десяти ЗПЧ (с 0 по 9) одним нажатием соответствующей цифровой кнопки. Доступ к ЗПЧ (с 10 по 15) обеспечивается для внешних средств автоматизации связи.

Для подготовки ЗПЧ нужно:

- установить тумблер ПИТАНИЕ в положение ВКЛ;

- установить режим ЗАПИСЬ нажатием кнопки ЗП, индикатор ЗП светится, в первых двух разрядах цифрового табло индицируется номер ЗПЧ, а в пяти последних - значение ранее записанной частоты;

- набрать номер ЗПЧ поочередным нажатием двух цифровых кнопок в режиме OA и одной кнопки в режиме ПУ, контролируя индикацию в первых двух разрядах цифрового табло;

- стереть прежнее значение частоты нажатием кнопки С, разряды индикации частоты погаснут;

- набрать новое значение частоты цифровыми кнопками, при наборе последней цифры значения частоты радиостанция переходит в режим автоматической настройки и записи кодов настройки в память радиостанции.

Настройка и запись сопровождаются словами индикации:

Если при наборе значения частоты обнаружена ошибка, следует стереть ошибочно набранное значение частоты нажатием кнопки C и набрать требуемое значение частоты. Аналогично записываются остальные ЗПЧ.

ПРИМЕЧАНИЕ: Повторный набор номера ЗПЧ переводит радиостанцию в режим автоматической настройки с переходом на несколько секунд в режим передачи малой мощности.

После набора нужных ЗПЧ необходимо перевести радиостанцию из режима ЗАПИСЬ в режим РАБОТА, для чего повторно нажать кнопку ЗП, индикатор ЗП должен погаснуть, а на табло высвечивается основное слово индикации.

Переключение (выбор) ЗПЧ осуществляется нажатием одной из цифровых кнопок.

26.3.3.3 Порядок работы с радиостанцией

Работа радиостанции в комплекте с радиоприемником P- 163-УП. Подготовка рабочих частот может вестись как с радиостанции, так и с радиоприемника. При этом на ЗПЧ с одним и тем же номером в обоих радиосредствах записываются одинаковые значения частот. Для перехода в такой режим необходимо нажать кнопку ЗП на обоих радиосредствах. Если в режим ЗАПИСЬ будет переведено только одно радиосредство, то значения записываемых частот на второе радиосредство передаваться не будут.

При независимой работе в двух радиосетях перевод каждого из радиосредств с одной ЗПЧ на другую осуществляется независимо с собственных пультов. При этом, в случае необходимости, может быть произведен оперативный перевод радиостанции на частоту приемника, а приемника на частоту радиостанции путем нажатия кнопки PB на пульте управления любого из радиосредств. Повторное и все последующие нажатия кнопки PB осуществляют такой же перевод частот.

Оператор, работающий на радиостанции, имеет возможность ручкой РРГ2 установить необходимую громкость прослушивания информации, принимаемой приемником радиостанции, громкость которой регулируется ручкой РРГ1. При необходимости ручка РРГ2 может быть выведена в крайнее левое положение и информация в радиосети приемника прослушиваться не будет.

Аналогично действуют ручки РРГ1 и РРГ2 на лицевой панели приемника с той лишь разницей, что ручкой РРГ1 регулируется громкость приемника, а ручкой РРГ2 - громкость приемника радиостанции.

Работа в телефонном, цифровом и телеграфных каналах. Для работы в телефонном канале необходимо установить на радиостанции вид работы ТЛФ. В этом виде работы радиостанция обеспечивает работу:

- с оконечной аппаратурой, использующей стандартный телефонный канал;

- с переговорным устройством типа P-174;

- с микротелефонной гарнитурой (входящей в комплект переговорного устройства

- P-174 и подключаемой непосредственно к радиостанции в положении ПУ тумблера ОА-ПУ).

Для работы в цифровом канале вид работы для радиостанции остается таким же, как в телефонном канале - ТЛФ.

При работе в телеграфном канале необходимо установить на радиостанции вид работы ТЛГ, при этом виде работы используется блок телеграфных связей.

Посылка телеграфных сигналов ведется с телеграфного ключа.

26.3.4 Переговорное устройство Р-124

Переговорное устройство P-124 предназначено для обеспечения внутренней связи между членами расчета. В комплект переговорного устройства входят аппарат № 1 (А-1), аппарат № 2 (А-2), аппарат-переключатель водителя (ПВ), нагрудные переключатели со шнурами различной длины и штепсельные разъемы.

Аппарат A-I обеспечивает внутреннюю связь командира на радиостанции, включение телефонно-переговорного устройства и регулирование громкости звука в телефонах шлемофонов при внутренней связи.

Аппарат А-2 служит для внутренней и внешней связи химика- разведчика.

Аппарат-переключатель водителя ПВ предназначен для включения механика-водителя в систему внутренней или внешней связи.

При подготовке переговорного устройства к работе необходимо: вставить разъемы шнуров нагрудных переключателей в колодки аппаратов А-1, А-2 и закрепить их центральным винтом, завернув его до упора; надеть шлемофоны; пристегнуть нагрудный переключатель с помощью штырька-петли на груди комбинезона.

Для обеспечения внутренней связи необходимо: командиру на аппарате A-Іи химику-разведчику на аппаратах А-2 и ПВ переключатели рода работы поставить в положение ВС; командиру, вращая ручку на аппарате А-1 при счете «раз-два-три», установить необходимую громкость звука в телефонах при работающем двигателе, а затем проверить слышимость по сети внутренней связи.

Для работы на радиостанции командир на аппарате А-1 переводит переключатель рода работы в положение Р-123. При этом он подключается к радиостанции, а химик-разведчик, механик-водитель остаются в системе внутренней связи. При включенной радиостанции в телефонах шлемофона слышен шум приемника, при переводе тангенты нагрудного переключателя в положение ПРД радиостанция включается на передачу, о чем свидетельствуют яркое свечение лампочки на панели радиостанции и появление прослушивания собственной речи.

Химик-разведчик для работы на радиостанции должен на аппарате А-2 переключатель рода работ ставить в положение Р-123.

Для подключения к радиостанции механика-водителя командир должен на аппарате ПВ переключатель рода работы поставить в положение PC.

Таким образом, к радиостанции могут быть одновременно подключены все члены расчета.

При преодолении водной преграды все радиосигналы с берега непосредственно приниматься механиком-водителем и прослушиваться командиром. Для этого на аппарате A-I переключатель рода работы надо поставить в положение P-123, а на аппарате ПВ - в положение PC.

После окончания работы по переговорному устройству переключатели рода работы, на аппаратах А-2 и ПВ следует поставить в положение ВС, а на аппарате A-I - в положение ВЫКЛ.

26.3.5 Радиостанция Р-123М

Радиостанция Р-123М телефонная, ультракоротковолновая с частотной модуляцией. Она может работать в режимах СИМПЛЕКС и ДЕЖУРНЫЙ ПРИЕМ. Радиостанция имеет подавитель шумов и диапазон рабочих частот 20-51,5 мГц. Диапазон разбит на два поддиапазона: I поддиапазон - 20-35,75 мГц; II поддиапазон - 35,75-51,5 мГц.

Радиостанция может работать на штыревую антенну высотой 1 - 4 м и аварийную антенну. Дальность связи на четырехметровую штыревую антенну на среднепересеченной местности при скорости движения машины до 40 км/ч составляет не менее 20 км при выключенном подавителе шума и до 13 км при включенном подавителе шума. При работе на штыревую антенну высотой 1 м дальность связи сокращается до 8 км, а на аварийную антенну - до 4 км. Питается радиостанция от бортовой сети постоянного тока с напряжением 27 (+2, - 5) В.

Комплект радиостанции состоит из следующих составных частей: приемопередатчика, блока питания, антенного устройства, высокочастотного кабеля, кабеля питания, двух комплектов штыревых антенн и амортизатора в чехле, запасного имущества и принадлежностей (ЗИП), технической документации, чехлов для приемопередатчика и блока питания.

Подготовка радиостанции к работе включает три этапа: осмотр, подготовку и настройку.

При осмотре необходимо проверить наличие и надежность крепления элементов радиостанции, проверить исправность и надежность подключения кабелей, осмотреть антенное устройство.

При подготовке к работе следует установить антенну, для чего в антенный амортизатор установить первый штырь антенны, нажимом и поворотом штыря вправо закрепить замок, аналогично сочленить между собой остальные штыри и соединить их с первым; подготовить телефонно-переговорное устройство к работе на радиостанции.

Для настройки радиостанции необходимо:

1 Надеть и подогнать шлемофон.

2 Переключатель режима работы поставить в положение СИМПЛЕКС.

3 Ручку ШУМЫ повернуть против хода часовой стрелки до упора.

4 Переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ поставить в положение РАБОТА 1.

5 Включить выключатель ШКАЛА.

6 Включить выключатель ПИТАНИЕ.

7 Ручку ГРОМКОСТЬ повернуть по ходу часовой стрелки до упора (максимальная громкость).

8 Переключатель ФИКСИР. ЧАСТОТЫ - ПЛАВНЫЙ ПОДДИАПАЗОН поставить в положение 1 и дождаться прекращения вращения ручек УСТАНОВКА ЧАСТОТЫ И НАСТРОЙКА АНТЕННЫ.

9 Отрыть крышку, закрывающую доступ к фиксаторам частот, и расфиксировать фиксатор частоты 1, повернув его специальным ключом против хода часовой стрелки примерно на 90u.

10 Ручкой УСТАНОВКА ЧАСТОТЫ установить по шкале значение первой фиксированной частоты. Зафиксировать частоту, совместив шлиц в головке первого фиксатора с красным кругом на барабане. При фиксации нужно следить затем, чтобы не сбилось установленная на шкале частота.

11 Первым (вторым) переключателем ПОДДИАПАЗОН I-II установить поддиапазон первой (второй) фиксированной частоты.

12 Включить радиостанцию на передачу, поставив тангенту нагрудного переключателя в положение ПРД.

13 Расфиксировать ручку НАСТРОЙКА АНТЕННЫ, повернув ее фиксатор (красная ручка) на 3-4 оборота против хода часовой стрелки, и. вращая ручку НАСТРОЙКА АНТЕННЫ, добиться наибольшего показания стрелочного прибора-индикатора. При вращении ручки НАСТРОЙКА АНТЕННЫ получается несколько максимумов отклонения стрелки индикатора. При оптимальной настройке световой индикатор будет иметь наибольшую яркость освещения.

14 Зафиксировать ручку НАСТРОЙКА АНТЕННЫ, завернув ее фиксатор по ходу часовой стрелки до упора.

15 Проверить модуляцию. Счет «раз-два-три» должен хорошо прослушиваться в телефонах шлемофона.

16 Перевести радиостанцию на прием, отпустив тангенту нагрудного переключателя.

17 Для настройки на остальные фиксированные частоты повторить операции 8-15 для фиксированных частот 2,3,4.

18 После настройки на четыре фиксированные частоты закрыть крышку на передней панели, выключить лампочку освещения шкалы и положить ключ на место.

Для включения радиостанции выключатель ПИТАНИЕ поставить в положение ВКЛ.

Режим СИМПЛЕКС является основным режимом работы радиостанции. Он обеспечивает устойчивую связь. Для работы в этом режиме на заранее настроенной радиостанции необходимо:

1 Установить органы управления в исходное положение:

- переключатель рода работы на аппарате А-1 установить в положение P-123;

- переключатель КОНТРОЛЬ НАПРЯЖЕНИЙ - в положение РАБОТА 1;

- ручку ШУМЫ повернуть против хода часовой стрелки до упора;

- переключатель режима работы установить в положение СИМПЛЕКС;

- ручку ГРОМКОСТЬ повернуть по ходу часовой стрелки до упора:

- проверить положение фиксаторов; все фиксаторы должны быть затянуты;

- переключатель ФИКСИР. ЧАСТОТЫ - ПЛАВНЫЙ ПОДДИАПАЗОН поставить в положение 1.

2 Включить радиостанцию, проверить ее работоспособность и правильность настройки по следующим признакам:

- при включении выключателей ПИТАНИЕ и ШКАЛА должны загораться лампочки светового табло и освещения шкалы. На верхнем табло должна высвечиваться цифра I, а на нижнем цифра I или II в соответствии с поддиапазоном первой фиксированной частоты;

- против визира шкалы должны стоять цифры, соответствующие заданному значению первой фиксированной частоты;

- в телефонах шлемофона должен появиться шум, громкость которого уменьшается при вращении ручки ГРОМКОСТЬ против хода часовой стрелки и ручки ШУМЫ по ходу часовой стрелки;

- при включении радиостанции на передачу световой индикатор должен ярко светиться, а стрелка прибора-индикатора отклониться на максимальное значение. В телефонах должно быть прослушивание собственной речи;

- при нажатии на кнопку ТОН. ВЫЗОВ и работе на передачу в телефонах должен прослушиваться звуковой сигнал вызова.

3 Прогреть радиостанцию в течении 10 минут с момента включения и вызвать корреспондента. При приеме сигнала корреспондента ручки ГРОМКОСТЬ и ШУМЫ устанавливать в положения, обеспечивающие нормальную громкость сигнала и минимальный шум при его отсутствии.

Работа на плавном поддиапазоне является вспомогательным видом работы. Этот вид работы может использоваться, например, при выходе из строя механизма установки фиксированных частот, когда ручка У СТАНОВКА ЧАСТОТЫ ИЛИ НАСТРОЙКА АНТЕННЫ вращается непрерывно. При этом надо учитывать, что работа на плавном поддиапазоне возможна только на стоянке, так как при движении машины незафиксированная частота сбивается от вибрации.

Для работы в плавном поддиапазоне необходимо:

- переключатель ФИКСИР. ЧАСТОТЫ - ПЛАВНЫЙ ПОДДИАПАЗОН поставить в положение I или II в соответствии с поддиапазоном заданной рабочей частоты;

- ручкой УСТАНОВКА ЧАСТОТЫ установить на шкале значение заданной частоты;

- расфиксировать ручку НАСТРОЙКА АНТЕННЫ;

- включить радиостанцию на передачу и настроить антенну по наибольшему показанию прибора-индикатора;

- зафиксировать ручку НАСТРОЙКА АНТЕННЫ и выключить передатчик. При смене частоты обратить внимание на правильность выбора поддиапазона в соответствии с новым значением частоты.

Работа в режиме дежурного приема используется для длительного дежурства при неработающем двигателе машины. В этом режиме возможен только прием сигналов. Для работы в режиме дежурного приема необходимо переключатель режима работы поставить в положение Д. ПРИЕМ. Для перехода на передачу переключатель режима работы поставить в положение СИМПЛЕКС, выждать три минуты (необходимые для нагрева ламп передатчика), начать работу.

Работа на аварийную антенну осуществляется в случае утери штыревых антенн или повреждения антенного устройства. При работе на аварийную антенну обеспечивается дальность связи до 4 км.

Аварийная антенна представляет собой изолированный провод длинной 3 м. Антенна хранится в ящике с комплектом ЗИП радиостанции. Наконечник антенны вставляется в разъем АНТЕННА на приемопередатчике вместо высокочастотного кабеля и закрепляется в нем дужкой. Антенна разматывается и выбрасывается из машины через люк командира. После этого производится подстройка антенной цепи по наибольшему показанию прибора-индикатора.

После окончания работы на радиостанции ее органы управления необходимо перевести в следующее исходное положение: шлицы фиксаторов частот 1,2,3,4 совместить с красным кругом на барабане; закрыть крышку люка на лицевой панели; переключатель ФИКСИР. ЧАСТОТЫ - ПЛАВНЫЙ ПОДДИАПАЗОН поставить в положение 1; ручку ГРОМКОСТЬ повернуть по ходу часовой стрелки до упора; зафиксировать ручку НАСТРОЙКА АНТЕННЫ; переключатель режима работы поставить в положение СИМПЛЕКС; ручку ШУМЫ повернуть против хода часовой стрелки до упора; переключатель КОНТРОЛЬ НАПРЯЖЕНИИ поставить в положение РАБОТА 1; выключатели ШКАЛА и ПИТАНИЕ перевести в положение ВЫКЛ. Надеть чехлы на приемопередатчик и блок питания.

26.3.6 Радиостанция Р-158

Радиостанция Р-158 предназначена для ведения связи с однотипной радиостанцией в радиосетях и радионаправлениях. В состав комплекта радиостанции входят приемопередатчик (ПРМ-ПРД), аккумуляторная батарея (10НКГЦ-1Д), микротелефонная гарнитура (МТГ), манипулятор, штыревая антенна (АШ), антенна Х-образного типа, противовес и заплечные ремни.

Действующий комплект радиостанции носимого варианта состоит из приемопередатчика, манипулятора, МТГ, антенны и заплечных ремней.

Аккумуляторные батареи имеют напряжение 12 В. Время их непрерывной работы в нормальных климатических условиях составляет не менее 6 ч.

Для подготовки радиостанции к работе необходимо отсоединить аккумуляторный отсек, вставить заряженную батарею и снова присоединить его; развернуть противовес, вынуть антенну из чехла, взвести ее и вставить в антенное гнездо; установить заданную частоту четырьмя переключателями; установить переключатель АВТОМОБ. - НОСИМ, в положение НОСИМ.; включить питание радиостанции, поставив переключатель на манипуляторе в положение ВКЛ., при этом радиостанция включается в режим приема; проверить наличие шумов в телефоне; если шумы мешают работе, включить подавитель шумов; установить две радиостанции на расстоянии 10-15 м одна от другой и проверить их связь между собой (наличие мощности в антенне определяется свечением светодиода ИМЩ при нажатом рычаге ПЕРЕДАЧА); установить переключатель на манипуляторе в положение ВЫКЛ.

Связь, как правило, осуществляется с помощью штыревой антенны. Для увеличения дальности связи с корреспондентом, направление на которого известно, рекомендуется применять λ- образную антенну.

Для вызова корреспондента необходимо одновременно нажать на рычаги ПЕРЕДАЧА и ТОН. Для ведения передачи голосом необходимо нажать рычаг ПЕРЕДАЧА и работать от микрофона гарнитуры. Во время работы необходимо постоянно контролировать состояние аккумуляторной батареи по индикатору разряда, находящемуся на манипуляторе.

Запрещается при включенной радиостанции и при нажатом рычаге ПЕРЕДАЧА переключать переключатели установки частоты.

Устранение простейших неисправностей. Командиру машины (члену экипажа) разрешается устранять лишь простейшие неисправности. Эти неисправности связанные с выходом из строя предохранителей, лампочек подсветки, лампы ГУ-50, нарушением контактов в разъемах, могут быть устранены непосредственно в машине. Во время гарантийного срока разрешается вынимать приемопередатчик из кожуха для замены лампы ГУ-50

Если устранение простейших неисправностей не приводит к восстановлению работоспособности средств связи, то дальнейший их ремонт должен производиться в мастерских специалистами. Все неисправности и способы их устранения должны быть записаны в формуляре с указанием причин и условий их возникновения.

26.4 Правила ведения переговоров на средствах связи

Для ведения устойчивой и скрытной радиосвязи на радиостанциях должны быть радио данные, включающие частоты и позывные. Радиоданные записываются на пластинку, укрепленную на передней панели. В каждой радиосети станция старшего командира является главной. Радист главной радиостанции обязан следить за соблюдением в сети установленного режима и порядка работы, дисциплины связи. Требования радиста главной станции выполняются беспрекословно. Правила установления и ведения переговоров на средствах радиосвязи регламентированы действующим "Наставлением по радиосвязи в Вооруженных Силах".

По радио запрещается открыто передавать сведения, содержащую военную тайну, а также воинские звания, фамилии должностных лиц, номера войсковых частей и пунктов их размещения, время очередных сеансов радиосвязи.

Установление телефонной радиосвязи заключается в опознавании радиостанций и подготовке между ними телефонного радиоканала с качеством, обеспечивающим передачу (прием) информации с требуемой достоверностью. Установление телефонной радиосвязи и передача радиограмм производится с применением радиотелефонных позывных.

Связь устанавливает радист главной станции. Связь считается установленной, если получен ответ на вызов.

Пример. Вызов: «Дон-02, я - Ока-01, прием». Ответ: «Я - Дон- 02, прием».

Передача радиограмм ведется со скоростью, соразмерной с возможностью записи на принимающей радиостанции. Особое внимание при этом уделяется четкой, ясной и неторопливой передаче букв, слов, цифр, выделению окончаний соседних слов (групп). Труднопроизносимые слова и служебные знаки передаются раздельно по буквам. Каждая буква передается словом, принятым для обозначения букв алфавита. Например, слово «рубеж» передается так: Роман, Ульяна, Борис, Елена, Женя.

Для настройки радиостанции передаются цифры от единица до десяти. Например, один, два, три, ..., десять, один, два, ... и т.д. Передача в обратной последовательности запрещается.

Передача радиограммы осуществляется в такой последовательности (вариант):

Предложение: «Дон-02, я - Ока-01, примите радиограмму, прием».

Согласие: «Ока-01, я - Дон-02, готов, прием».

Передача радиограммы: «Я - Ока-01, сто пятнадцать, десять, девяносто, десять, пятнадцать, сто пятнадцать, раздел, восемьсот девяносто один, закодированный адрес, раздел прием».

Передача квитанции: «Ока-01, я - Дон-02, принял сто пятнадцать, прием».

Сигналы передаются без предварительного вызова корреспондента и получения согласия на прием в следующем порядке:

- циркулярный позывной (при передаче сигнала всем корреспондентам сети), линейным или индивидуальный позывной (при передаче сигнала одному корреспонденту) - два раза;

- слово «я» и позывной своей радиостанции - один раз;

- сигнал - два раза;

- слово «я» и позывной своей радиостанции - один раз;

- конец передачи - слово «прием» - один раз;

- подтверждение в прием путем подтверждения сигнала - один раз.

Пример. «Дон-02, Дон-02, я - Ока-01, 7418 Рубеж 421, 7418 Рубеж 421, я - Ока-01, прием».

Квитанция на принятый сигнал дается немедленно путем повторения каждого сигнала по одному разу.

При хорошем качестве связи позывные радиостанции могут передаваться один раз. Команды по телефонному радиоканалу передаются без предварительного вызова и получения согласия на прием.

Пример. «Дон-02, я - Ока-01, ориентир, один, противотанковое орудие, уничтожить, прием».

На принятую команду немедленно дается обратная проверка с точным повторения команды или подтверждением приема команды словом «понял».

Пример. «Ока-01, я - Дон-02, понял, прием».

26.5 Рекомендации по организации и методике проведения занятий по подготовке по связи

Плановые занятия по подготовке по связи проводятся начальником связи (командиром подразделения) в учебных классах подготовки по связи, оснащенных средствами связи. Тренировки по отработке нормативов по связи - командирами отделений (взводов) в ходе занятий по тактико-специальной, огневой подготовке, вождению и самостоятельной подготовки.

Главное внимание на занятиях (тренировках) обращается на привитие военнослужащим практических навыков в выполнении нормативов по связи, подготовке и работе на средствах связи. Теоретический материал должен излагаться только в том объеме, в каком это необходимо для сознательного выполнения практических приемов.

В результате занятий каждый военнослужащий должен уверенно владеть приемами работы на штатных средствах связи.

Отработку приемов на занятиях целесообразно проводить в такой последовательности: показ приемов руководителем, выполнение обучаемыми приемов по элементам и в целом, тренировка в их выполнении в установленные нормативами время. На показ приема рекомендуется отводить 20-30 % учебного времени, на выполнение - 40-50 % и на тренировку - 20-30 %. Переходить к отработке очередного приема можно только после усвоения предыдущего. Для лучшего усвоения практических приемов целесообразно делить подразделение на учебные группы, в которых обучаемые поочередно отрабатывают приемы работы на радиостанциях, входят в связь между группами с соблюдением правил ведения переговоров на средствах связи и решают учебные задачи по вводным.
