7 класс
Глава 4. Работа и мощность. Энергия
§ 61. Применение закона равновесия рычага к блоку
Блок представляет собой колесо с жёлобом, укрепленное в обойме. По жёлобу блока пропускают верёвку, трос или цепь.
Неподвижным блоком называют такой блок, ось которого закреплена и при подъёме грузов не поднимается и не опускается (рис. 177).
Неподвижный блок можно рассматривать как равноплечий рычаг, у которого плечи сил равны радиусу колеса (рис. 178): OA = OB = r. Такой блок не даёт выигрыша в силе (F1 = F2), но позволяет изменять направление действия силы.
Подвижный блок — это блок, ось которого поднимается и опускается вместе с грузом (рис. 179).
На рисунке 180 показан соответствующий ему рычаг: О — точка опоры рычага, OA — плечо силы P и OB — плечо силы F. Так как плечо OB в 2 раза больше плеча OA, то сила F в 2 раза меньше силы Р:
Таким образом, подвижный блок даёт выигрыш в силе в 2 раза.
Это можно доказать и пользуясь понятием момента силы. При равновесии блока моменты сил F и P равны друг другу. Ho плечо силы F равно диаметру блока OB, плечо силы P — его радиусу OA. При равенстве моментов силы имеют неравные плечи. Значит, меньше та сила, плечо которой больше. Поскольку плечо силы F в 2 раза больше плеча силы Р, то сама сила P в 2 раза меньше силы Р.

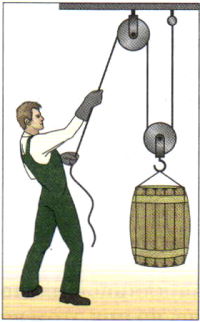

Обычно на практике применяют комбинацию неподвижного блока с подвижным (рис. 181). Неподвижный блок применяется только для удобства. Он не даёт выигрыша в силе, но изменяет направление действия силы, например позволяет поднимать груз, стоя на земле.
Вопросы:
1. Какой блок называют неподвижным, а какой подвижным?
2. Для какой цели применяют неподвижный блок?
3. Какой выигрыш в силе даёт подвижный блок?
4. Можно ли рассматривать неподвижный и подвижный блоки как рычаги? Начертите схемы таких рычагов.
5. Назовите примеры применения блока.
