8 класс
Лабораторная работа №4
Сборка электрической цепи и измерение силы тока в ее различных участках
Цель работы
Убедиться на опыте, что сила тока в различных последовательно соединённых участках цепи одинакова.
Приборы и материалы
Источник питания, низковольтная лампа на подставке, ключ, амперметр, соединительные провода.
Указания к работе

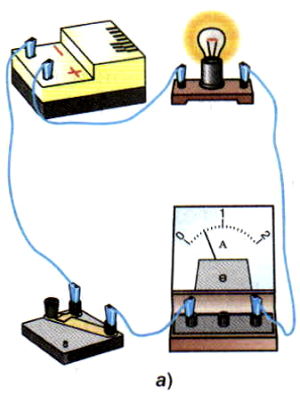

1. Соберите цепь по рисунку 167, а. Запишите показание амперметра.
Рис. 167

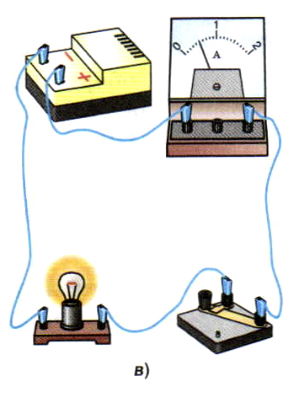

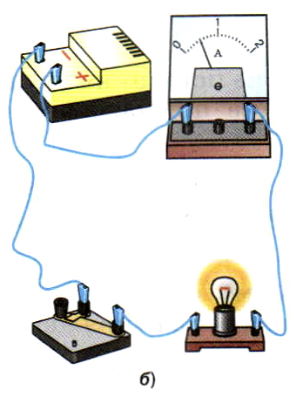

2. Затем включите амперметр так, как показано на рисунке 167, б, а потом так, как на рисунке 167, в.
3. Сравните все полученные показания амперметра. Сделайте вывод.
4. Нарисуйте в тетради схемы соединения приборов.
Внимание! Нельзя присоединять амперметр к зажимам источника без какого-либо приёмника тока, соединённого последовательно с амперметром. Можно испортить амперметр!
