9 класс
§ 37. Индукция магнитного поля
Многие из вас наверняка замечали, что одни магниты создают в пространстве более сильные поля, чем другие. Например, поле первого магнита, изображённого на рисунке 111, сильнее, чем второго.
Действительно, при одном и том же расстоянии до гвоздей, рассыпанных на столе, сила притяжения к первому магниту оказалась достаточной для преодоления силы тяжести гвоздей, а сила притяжения ко второму — нет.
Какой же величиной можно охарактеризовать магнитное поле?
Магнитное поле характеризуется векторной физической величиной, которая обозначается символом
и называется индукцией магнитного поля (или магнитной индукцией).
Поясним, что это за величина.
Напомним, что магнитное поле может действовать с определённой силой на помещённый в него проводник с током.
Поместим прямолинейный участок проводника AB с током в магнитное поле перпендикулярно его магнитным линиям (рис. 112).
При показанном на рисунке направлении силы тока I в проводнике и расположении полюсов магнита действующая на проводник сила
, согласно правилу левой руки, будет направлена вниз. Определить эту силу можно, вычислив вес гирьки, которую приходится добавлять на правую чашу весов для уравновешивания силы .
Опыты показывают, что модуль этой силы зависит от самого магнитного поля — более мощный магнит действует на данный проводник с большей силой. Кроме того, сила действия магнитного поля на проводник пропорциональна длине l этого проводника и силе тока I в нём.
Отношение же модуля силы F к длине проводника l и силе тока I т. е. (F / Il) есть величина постоянная. Она не зависит ни от длины проводника, ни от силы тока в нём.
Отношение зависит только от поля и может служить его количественной характеристикой.
Эта величина и принимается за модуль вектора магнитной индукции:
B = F / Il
Модуль вектора магнитной индукции В равен отношению модуля силы F, с которой магнитное поле действует на расположенный перпендикулярно магнитным линиям проводник с током, к силе тока I в проводнике и его длине l.
По этой формуле можно определить индукцию однородного магнитного поля.
В СИ единица магнитной индукции называется тесла (Тл) в честь югославского электротехника Николы Тесла.
Установим взаимосвязь между единицей магнитной индукции и единицами других величин СИ:
До сих пор для графического изображения магнитных полей мы пользовались линиями, которые условно называли магнитными линиями или линиями магнитного поля. Более точное название магнитных линий — линии магнитной индукции (или линии индукции магнитного поля).
Линиями магнитной индукции называются линии, касательные к которым в каждой точке поля совпадают с направлением вектора магнитной индукции.
Данное определение линий магнитной индукции можно пояснить с помощью рисунка 113.
На нём изображён проводник с током, расположенный перпендикулярно плоскости чертежа. Окружность вокруг проводника представляет собой одну из линий индукции магнитного поля, созданного протекающим по проводнику током. Проведённые к этой окружности касательные в любой точке совпадают с вектором магнитной индукции.
Теперь, пользуясь термином «магнитная индукция», назовём основные признаки однородного и неоднородного магнитных полей.
В однородном магнитном поле (рис. 114) вектор магнитной индукции во всех произвольно выбранных точках поля одинаков как по модулю, так и по направлению.

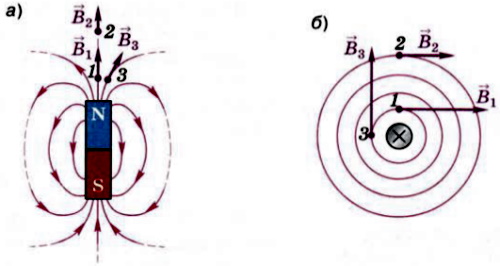

одинаков по модулю и по направлениюСравним это поле с двумя неоднородными полями: полем постоянного полосового магнита (рис. 115, а) и полем тока, протекающего по прямолинейному участку проводника (рис. 115, б).
Легко заметить, что в неоднородных полях, в отличие от однородного, вектор магнитной индукции меняется от точки к точке. Например, в каждом из рассматриваемых неоднородных полей при переходе из точки 1 в точку 2 вектор магнитной индукции меняется по модулю, при переходе из точки 1 в точку 3 — по направлению, при переходе из точки 2 в точку 3 вектор магнитной индукции меняется как по модулю, так и по направлению.
Магнитное поле называется однородным, если во всех его точках магнитная индукция одинакова. В противном случае поле называется неоднородным.
Чем больше магнитная индукция в данной точке поля, тем с большей силой будет действовать поле в этой точке на магнитную стрелку или движущийся электрический заряд.
Вопросы:
1. Как называется векторная величина, которая служит количественной характеристикой магнитного поля?
2. По какой формуле определяется модуль вектора магнитной индукции однородного магнитного поля?
3. Что называется линиями магнитной индукции?
4. В каком случае магнитное поле называется однородным, а в каком — неоднородным?
5. Как зависит сила, действующая в данной точке магнитного поля на магнитную стрелку или движущийся заряд, от магнитной индукции в этой точке?
Упражнения:
Упражнение № 34
1. В однородное магнитное поле перпендикулярно линиям магнитной индукции поместили прямолинейный проводник, по которому протекает ток. Сила тока в проводнике 4 А. Определите индукцию этого поля, если оно действует с силой 0,2 H на каждые 10 см длины проводника.
2. Проводник с током поместили в однородное магнитное поле перпендикулярно линиям магнитной индукции В. Через некоторое время силу тока в проводнике уменьшили в 2 раза. Изменилась ли при этом индукция В магнитного поля, в которое был помещён проводник? Сопровождалось ли уменьшение силы тока изменением какой-либо другой физической величины? Если да, то что это за величина и как она изменилась?
