Как это устроено?
Осциллограф
Осциллограф (лат. oscillo — качаюсь + греч. — пишу) — прибор, предназначенный для исследования (наблюдения, записи, измерения) амплитудных и временны́х параметров электрического сигнала, подаваемого на его вход, и наглядно отображаемого (визуализации) непосредственно на экране либо регистрируемого на фотоленту.

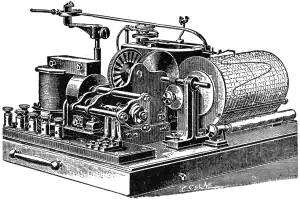

Электрический колебательный процесс изначально фиксировался вручную на бумаге. Первые попытки автоматизировать запись были предприняты Жюлем Франсуа Жубером в 1880 году, который предложил пошаговый полуавтоматический метод регистрации сигнала. Развитием метода Жубера стал полностью автоматический ондограф Госпиталье. В 1885 году русский физик Роберт Колли создал осциллометр, а в 1893 году французский физик Андре Блондель изобрел магнитоэлектрический осциллоскоп с бифилярным подвесом.
Подвижные регистрирующие части первых осциллографов обладали большой инерцией и не позволяли фиксировать быстротечные процессы. Этот недостаток был устранён в 1897 году Уильямом Дадделлом, который создал светолучевой осциллограф, использовав в качестве измерительного элемента небольшое лёгкое зеркальце. Запись производилась на светочувствительную пластину. Вершиной развития этого метода стали в середине XX века многоканальные ленточные осциллографы.
Практически одновременно с Дадделлом Карл Фердинанд Браун использовал для отображения сигнала изобретённый им кинескоп. В 1899 году устройство было доработано Йонатаном Зеннеком, добавившим горизонтальную развертку, что сделало его похожим на современные осциллографы. Кинескоп Брауна в 1930-е годы заменил кинескоп Зворыкина, что сделало устройства на его основе более надёжными.
В конце XX века на смену аналоговым устройствам пришли цифровые. Благодаря развитию электроники и появлению быстрых аналого-цифровых преобразователей к 1990-м годам они заняли доминирующую позицию среди осциллографов.
Устройство
Осциллограф с дисплеем на базе ЭЛТ состоит из следующих основных частей:
Осциллографическая электронно-лучевая трубка;
Блок горизонтальной развёртки. Генерирует периодический или однократный сигнал пилообразной формы (линейно нарастающий и быстро спадающий), который подаётся на пластины горизонтального отклонения ЭЛТ. Во время спадающей фазы (обратный ход луча) также формируется импульс гашения электронного луча, который подаётся на модулятор ЭЛТ;
Входной усилитель исследуемого сигнала, выход которого подключён к пластинам вертикального отклонения ЭЛТ.
Также содержатся вспомогательные блоки: блок управления яркости, калибратор длительности, калибратор амплитуды.
В цифровых осциллографах чаще всего используются ЖК-дисплеи.
Экран
Осциллограф имеет экран A, на котором отображаются графики входных сигналов. У цифровых осциллографов изображение выводится на дисплей (монохромный или цветной) в виде готовой картинки, у аналоговых осциллографов в качестве экрана используется осциллографическая электронно-лучевая трубка с электростатическим отклонением. На экран с внутренней стороны колбы обычно нанесена координатная сетка.
Сигнальные входы
Осциллографы разделяются на одноканальные и многоканальные (2, 4, 6, и более каналов вертикального отклонения). Многоканальные осциллографы позволяют одновременно наблюдать на экране несколько сигналов, измерять их параметры и сравнивать их между собой.
Входной сигнал каждого канала подаётся на свой вход «Y» и усиливается своим усилителем вертикального отклонения до уровня, необходимого для работы отклоняющей системы ЭЛТ (десятки вольт) или аналого-цифрового преобразователя. Усилитель вертикального отклонения почти всегда строится по схеме усилителя постоянного тока (УПТ), то есть имеет нижнюю рабочую частоту 0 Гц. Это позволяет измерять постоянную составляющую сигнала, правильно отображать несимметричные сигналы относительно нулевой линии, измерять постоянное напряжение. Такой режим работы называется режимом с открытым входом.
Однако, если необходимо отсечь постоянную составляющую (например, она слишком велика и уводит луч за границы экрана и требуется изучение небольших изменений сигнала), усилитель можно переключить в режим с закрытым входом (входной сигнал подаётся на УПТ через разделительный конденсатор).
Управление развёрткой
В большинстве осциллографов используются два основных режима развёртки:
автоматический (автоколебательный);
ждущий.
В некоторых моделях предусмотрен ещё один режим:
однократный.
Автоматическая развёртка
При автоматической развёртке генератор развёртки работает в автоколебательном режиме, поэтому, даже в отсутствие сигнала, по окончании цикла развёртки — цикла генератора пилообразного напряжения развёртки происходит её очередной запуск, это позволяет наблюдать на экране изображение даже в отсутствие сигнала или при подаче на вход вертикального отклонения постоянного напряжения. В этом режиме у многих моделей осциллографов выполнен захват частоты генератора развёртки исследуемым сигналом, при этом частота генератора развёртки в целое число раз ниже частоты исследуемого сигнала.
Ждущий режим развёртки
В ждущем режиме развёртки напротив, при отсутствии сигнала или его недостаточном уровне (либо при неверно настроенном режиме синхронизации) развёртка отсутствует и экран гаснет. Развёртка запускается при достижении сигналом некоторого настроенного оператором уровня, причем можно настроить запуск развёртки как по нарастающему фронту сигнала, так и по падающему. При исследовании импульсных процессов, даже если они непериодические (например, непериодическое, достаточно редкое ударное возбуждение колебательного контура) ждущий режим обеспечивает зрительную неподвижность изображения на экране.
В ждущем режиме развёртку часто запускают не по самому исследуемому сигналу, а некоторым синхронным, обычно опережающим сам исследуемый процесс сигналом, например, сигналом импульсного генератора, возбуждающего процесс в исследуемой схеме. В этом случае запускающий сигнал подаётся на вспомогательный вход осциллографа — вход запуска развёртки — вход синхронизации.
Однократный запуск
При однократном режиме генератор развёртки «взводится» внешним воздействием, например, нажатием кнопки и далее ожидает запуска точно так же, как и в ждущем режиме. После запуска развёртка производится только один раз, для повторного запуска генератор развёртки необходимо «взвести» снова. Этот режим удобен для исследования непериодических процессов, таких как логические сигналы в цифровых схемах, чтобы последующие запуски развёртки по фронтам сигнала не «замусоривали» экран.
Недостаток такого режима развёртки — светящееся пятно по экрану пробегает однократно. Это затрудняет наблюдение при быстрых развёртках, так как яркость изображения в этом случае мала. Обычно в этих случаях применяют фотографирование экрана. Необходимость фотографирования на фотоплёнку ранее устраняли применением осциллографических трубок с запоминанием изображения, в современных цифровых осциллографах запоминание процесса производится в цифровом виде в цифровой памяти (ОЗУ) осциллографа.
Классификация
По логике работы и назначению осциллографы можно разделить на три группы:
реального времени (аналоговый)
запоминающий осциллограф (storage oscilloscope)
аналоговый (например, с запоминающим устройством на ЭЛТ)
цифровой (DSO — digital storage oscilloscope)
стробирующий осциллограф (sampling oscilloscope)
Осциллографы с непрерывной развёрткой для регистрации кривой на фотоленте (шлейфовый осциллограф).
По количеству лучей: однолучевые, двухлучевые и т. д. Количество лучей может достигать 16 и более (n-лучевой осциллограф имеет n сигнальных входов и может одновременно отображать на экране n графиков входных сигналов).
Осциллографы с периодической развёрткой делятся на: универсальные (обычные), скоростные, стробоскопические, запоминающие и специальные; цифровые осциллографы могут сочетать возможность использования разных функций.
Имеются осциллографы (в основном, портативные), совмещенные с другими измерительными приборами (напр. мультиметром). Такие приборы называются скопметрами. Во второй половине 2010-х годов на рынке появились планшетные осциллографы, то есть приборы с полностью сенсорным управлением на цветном дисплее.
Осциллограф также может существовать не только в качестве отдельного прибора, но и в качестве приставки к компьютеру — в виде карты расширения или подключаемой через какой-либо внешний компьютерный порт; чаще всего используется USB, ранее применялся также LPT.
Достоинства аналоговых осциллографов
возможность непрерывного наблюдения аналогового сигнала в реальном масштабе времени;
привычные и понятные органы управления для часто используемых настроек (чувствительность, скорость развертки, смещение сигнала, уровень запуска и т. д.);
невысокая стоимость.
Недостатки аналоговых осциллографов
низкая точность;
мерцание и/или малая яркость экрана в зависимости от частоты сигнала и скорости развертки;
невозможность отображения и изучения сигнала до момента запуска (это не позволяет, например, анализировать процессы, предшествовавшие выходу оборудования из строя);
полоса пропускания ограничена полосой аналогового тракта;
ограниченные средства измерения параметров сигналов.
Достоинства цифровых осциллографов
высокая точность измерений;
яркий, хорошо сфокусированный экран на любой скорости развертки;
возможность отображения сигнала до момента запуска (в «отрицательном» времени);
возможность детектирования импульсных помех между выборками сигнала;
автоматические средства измерения параметров сигналов (что, в частности, позволяет автоматизировать настройку прибора в условиях неизвестного сигнала);
возможность подключения к внешним регистрирующим устройствам (например, к компьютеру или принтеру);
широкие возможности математической и статистической обработки сигнала;
средства автодиагностики и автокалибровки.
Недостатки цифровых осциллографов
более высокая стоимость;
Один из важнейших приборов в радиоэлектронике. Используются в прикладных, лабораторных и научно-исследовательских целях, для контроля/изучения и измерения параметров электрических сигналов — как непосредственно, так и получаемых при воздействии различных устройств/сред на датчики, преобразующие эти воздействия в электрический сигнал или радиоволны.
