Дальномер

Дальномер — устройство, предназначенное для определения расстояния от наблюдателя до объекта. Используется в геодезии, для наводки на резкость в фотографии, в прицельных приспособлениях оружия, систем бомбометания и т. д.

Стереоскопический дальномер ДЯ-6
Предназначен для определения дальности и высоты полёта цели, а также её угловых координат (азимут и угол места) при стрельбе зенитной артиллерии среднего и крупного калибра. База — 3 м. Пределы измерения: дальности — от 2 000 до 50 000 м; высоты — от 200 до 20 000 м; угла места цели — от −4 — 00 (−24°) до +15—00 (+90°). Оптические характеристики дальномера: увеличение — 8× поле зрения — 7°30'. Масса в боевом положении — 205 кг. Изготовлен в 1945 г. Военно-исторический музей артиллерии, инженерных войск и войск связи, Санкт-Петербург.

Виды дальномеров

Дальномерные приспособления делятся на активные и пассивные:

активные:

- звуковой дальномер

- световой дальномер

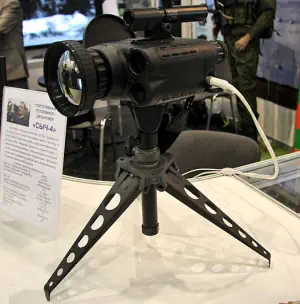

- лазерный дальномер

- радиодальномер

- других конструкций

пассивные:

- дальномеры, использующие оптический параллакс (напр. дальномерный фотоаппарат)

- дальномеры, использующие сопоставление объекта какому-либо образцу (нитяной дальномер и т.д.)

- других конструкций

Принцип работы

Принцип действия дальномеров активного типа состоит в измерении времени, которое затрачивает посланный дальномером сигнал для прохождения расстояния до объекта и обратно. Скорость распространения сигнала (скорость света или звука) считается известной.

Устройство и принцип работы оптического дальномера

Измерение расстояний дальномерами пассивного типа основано на определении высоты h равнобедренного треугольника ABC, например по известной стороне AB=l (базе) и противолежащему острому углу beta (т. н. параллактическому углу). Одна из величин, l или beta , обычно является постоянной, а другая — переменной (измеряемой). По этому признаку различают дальномеры с постоянным углом и дальномеры с постоянной базой.

- AB=l — расстояние между объективами дальномера (база дальномера)

- C — объект, до которого надо определить расстояние

- h — расстояние между дальномером и объектом наблюдения

Артиллерийский дальномер

В конце 1860-х годов русским офицером и военным инженером Василием Фомичом Петрушевским был изобретён первый в мире прибор для точного определения дистанций до цели, применявшийся в береговой артиллерии. В 1868 году береговой артиллерийский дальномер Петрушевского прошёл успешные испытания на батареях в Кронштадте. Дальномеры Петрушевского значительно улучшили качество стрельбы береговой артиллерии.

Часы «Штурманские» («Океан»)

Некоторые модели часов имеют шкалу определения расстояний по светозвуковым сигналам (основана на разнице между скоростью света и скоростью звука). В СССР на Первом Московском часовом заводе выпускались наручные часы «Штурманские» — часы для военных лётчиков и штурманов. «Океан» — часы для моряков, вариант часов «Штурманские». Шкала определения расстояний по светозвуковым сигналам градуирована в кабельтовых и морских милях.
