Тепловизор

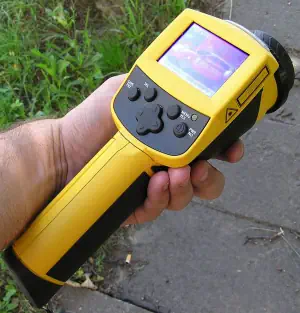

Тепловизор (тепло + лат. vīsio «зрение; видение») — устройство для наблюдения за распределением температуры исследуемой поверхности. Распределение температуры отображается на дисплее как цветная картинка, где разным температурам соответствуют разные цвета. Изучение тепловых изображений называется термографией.
История создания
Первые тепловизоры созданы в 30-х гг. XX в. Современные тепловизионные системы начали своё развитие в 60-е годы XX столетия. Первые тепловизионные датчики для получения изображений были электронно-вакуумными. Наибольшее развитие получили пириконы (пировидиконы). Существовали также другие типы сканирующих электронно-вакуумных трубок, чувствительных к тепловому спектру инфракрасного излучения, например термикон и фильтерскан. Затем появились тепловизоры на твердотельных сенсорах с оптико-механическим сканированием поля зрения, формируемого объективом и одноэлементным приёмником излучения. Такие устройства были крайне непроизводительны и позволяли наблюдать за происходящими в объекте температурными изменениями с очень низкой скоростью.
С развитием полупроводниковой техники и появлением фотодиодных ячеек ПЗС, позволяющих хранить принятый световой сигнал, стало возможным создание современных тепловизоров на основе матрицы ПЗС датчиков. Данный принцип построения изображений позволил создать портативные устройства, с высокой скоростью обработки информации, которые позволяют вести контроль за изменением температур в режиме реального времени.
Наиболее перспективным направлением развития современных тепловизоров является применение технологии неохлаждаемых болометров, основанной на сверхточном определении изменения сопротивления тонких пластинок, под действием теплового излучения всего спектрального диапазона. Данная технология активно применяется во всём мире для создания тепловизоров нового поколения, отвечающих самым высоким требованиям по мобильности и безопасности использования.
В СССР и России
Первые тепловизоры гражданского назначения разрабатывались в СССР для медицинского применения в НПП «Исток» в 1970-х годах. С конца 1970-х началось серийное производство сканирующего тепловизора на охлаждаемом твердотельном датчике ТВ-03. К моменту распада СССР выпускалась широкая гамма тепловизоров гражданского и промышленного назначения.
Тепловизоры военного назначения получили развитие с 1970-х годов первоначально в виде авиационных оптико-локационных станций (ОЛС). К концу 1980-х годов первые серийные тепловизионные прицелы «Агава-2» начали устанавливать и на танка.
Развал постсоветской промышленности 1990-х годов и разработка на западе эффективных неохлаждаемых болометрических матриц вызвал значительное отставание России в этой области. Тепловизионные датчики и системы для гражданских и военных целей закупались за границей. Тем не менее начали появляться сообщения о преодолении технологического отставания и развертывании производства национальных датчиков.
Технологии
Все тела, температура которых превышает температуру абсолютного нуля излучают электромагнитное тепловое излучение в соответствии с законом Планка. Спектральная плотность мощности излучения (функция Планка) имеет максимум, длина волны которого на шкале длин волн зависит от температуры. Положение максимума в спектре излучения сдвигается с повышением температуры в сторону меньших длин волн (закон смещения Вина). Тела, нагретые до температур окружающего нас мира (-50..+50 градусов Цельсия) имеют максимум излучения в среднем инфракрасном диапазоне (длина волны 7..14 мкм). Для технических целей интересен также диапазон температур до сотен градусов, излучающий в диапазоне 3..7 мкм. Температуры около тысячи градусов и выше не требуют тепловизоров для наблюдения, их тепловое свечение видно невооружённым глазом.
Датчик
Исторически первые тепловизионные датчики для получения изображений были электронно-вакуумными. Наибольшее развитие получила разновидность на основе видиконов с пироэлектрической мишенью. В этих устройствах электронный луч сканировал поверхность мишени. Ток луча зависел от внутреннего фотоэффекта материала мишени под действием инфракрасного излучения. Такие приборы назывались пирикон или пировидикон. Существовали также другие типы сканирующих электронно-вакуумных трубок, чувствительных к тепловому спектру инфракрасного излучения, например термикон и фильтерскан.
На смену электронновакуумным приборам пришли твердотельные. Первые твердотельные датчики были одноэлементными, поэтому для получения двумерного изображения их оснащали электромеханической оптической развёрткой. Такие тепловизоры называются сканирующими. В них система из движущихся зеркал последовательно проецирует на датчик излучение от каждой точки наблюдаемого пространства. Датчик может быть одноэлементным, линейкой чувствительных элементов или небольшой матрицей. Для увеличения чувствительности и снижения инерционности датчики сканирующих тепловизоров охлаждают до криогенных температур. Лучшие охлаждаемые датчики способны реагировать на единичные фотоны и имеют время реакции менее микросекунды.
Современные тепловизоры, как правило, строятся на основе специальных матричных датчиков температуры — болометров. Они представляют собой матрицу миниатюрных тонкопленочных терморезисторов. Инфракрасное излучение, собранное и сфокусированное на матрице объективом тепловизора, нагревает элементы матрицы в соответствии с распределением температуры наблюдаемого объекта. Пространственное разрешение коммерчески доступных болометрических матриц достигает 1280*720 точек. Коммерческие болометры обычно делают неохлаждаемыми для уменьшения цены и размеров оборудования.
Температурное разрешение современных тепловизоров достигает сотых долей градуса Цельсия.
Различают наблюдательные и измерительные тепловизоры. Наблюдательные тепловизоры показывают только градиенты температур объекта. Измерительные тепловизоры позволяют измерить значение температуры заданной точки объекта с точностью до коэффициента излучения материала объекта. Измерительные тепловизоры требуют периодической калибровки, для чего зачастую снабжены встроенным устройством для калибровки матрицы, обычно в виде шторки, температура которой точно измеряется. Шторка периодически надвигается на матрицу, давая возможность откалибровать матрицу по температуре шторки. Эта процедура занимает время порядка секунды, на которое изображение тепловизора перестает обновляться, что может быть критичным для некоторых наблюдательных применений, в частности, для стрелковых прицелов, поэтому наблюдательные тепловизоры не оснащаются этим механизмом.
Оптика
Поскольку обычное оптическое стекло непрозрачно в среднем ИК диапазоне, оптику тепловизоров делают из специальных материалов. Чаще всего это германий, но он дорог, поэтому иногда используют халькогенидное стекло, селенид цинка, кремний, флюорит. В лабораторных целях оптику также можно делать из некоторых солей, например поваренной соли, также прозрачной в требуемом диапазоне длин волн.
Бесконтактное измерение температуры
Тепловизор позволяет косвенно судить о температуре объекта по его электромагнитному излучению в определенном диапазоне инфракрасного спектра. Однако отклонения оптических свойств реальных материалов от свойств идеального абсолютно черного тела затрудняет однозначное преобразование излучения, регистрируемого тепловизором, в точное значение температуры реального объекта.
Формула Планка описывает зависимость испускаемого телом электромагнитного излучения от температуры тела в идеальном случае, то есть в случае т. н. абсолютно черного тела. Однако реальные тела чаще всего отличаются от абсолютно черного тела, обладая индивидуальными свойствами отражения (рассеяния), пропускания (поглощения) и испускания электромагнитных волн. Свойства отражения (рассеяния) и пропускания определяют паразитную засветку объекта измерения от окружающих нагретых предметов, что может приводить к завышению показаний бесконтактного датчика температуры. Свойство поглощения излучения определяет подогрев объекта излучением окружающих нагретых предметов. Различие в свойстве испускания излучения реальных материалов и абсолютно черного тела приводит к занижению показаний температуры.
Для демонстрации некоторых проблем определения температуры по излучению был придуман куб Лесли, у которого стороны выполнены из разных материалов. Изображения куба Лесли справа демонстрируют разницу в излучательных и отражательных свойствах разных граней куба при одной и той же температуре куба.
Для численной характеристики оптических свойств материалов, влияющих на уровень излучения от них, введены коэффициент отражения (коэффициент рассеяния), коэффициент пропускания (или коэффициент поглощения) и коэффициент излучения электромагнитных волн. Эти коэффициенты показывают отличия материала от оптически идеального, в частности, коэффициент излучения показывает насколько собственное тепловое излучение материала меньше излучения абсолютно черного тела при той же температуре. Ниже приведена таблица коэффициента излучения некоторых материалов в актуальной для тепловизоров части инфракрасного диапазона.
Область применения
Контроль утечки энергоресурсов
Прибор ночного видения
Пожарные и спасательные службы
Медицина (Выявление больных ОРВИ)
Металлургия и машиностроение
Другие применения:
Астрономические инфракрасные телескопы.
Система ночного вождения для облегчения контроля дорожной обстановки водителем.
Контроль электроцепей на предмет перегрева проводников и плохого контакта.
Ветеринарный контроль.
Источник: https://ru.wikipedia.org/wiki/Тепловизор
