Технология
Робототехника. 6 класс
Автор Копосов Д. Г.
Глава 5. Компьютерное моделирование
§ 21. Цифровой дизайнер
Мы будем создавать компьютерную трёхмерную (объёмную) модель, которую можно рассмотреть со всех сторон. Трёхмерное (3D) моделирование — это современная технология, позволяющая в точности воспроизвести реальный объект в виртуальном пространстве компьютера. При этом модель обладает основными визуальными свойствами реального прототипа, такими как форма, цвет, фактура, особенности освещения.
В настоящее время уже невозможно представить без использования трёхмерных моделей такие отрасли, как реклама, кинематограф, строительство и др.
Задание 33
Изучите программу моделирования LEGO Digital Designer.
1. Запустите программу трёхмерного моделирования.

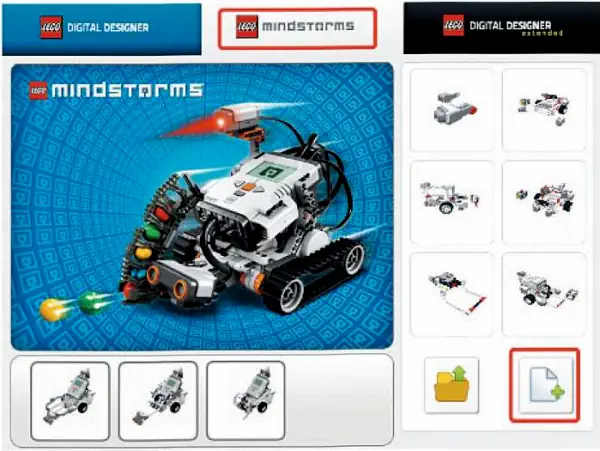

2. Выберите категорию сборки — MINDSTORMS и нажмите кнопку Free build (рис. 18).

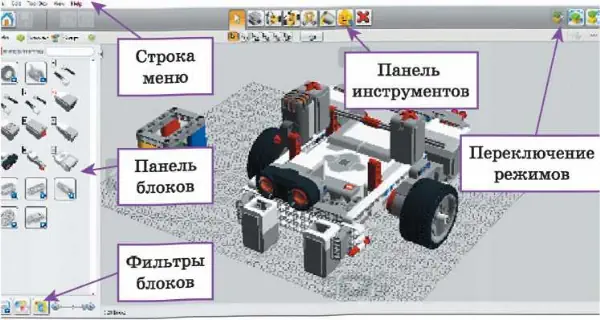

3. Внимательно изучите интерфейс программы (рис. 19).

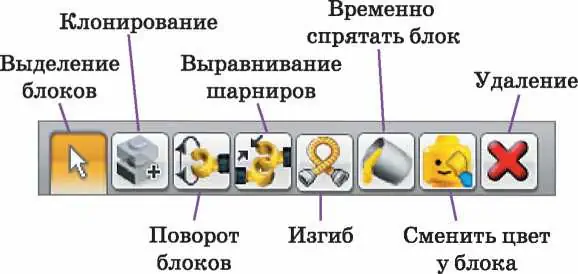

4. Рассмотрите панель инструментов для работы с блоками (рис. 20).
5. Внимательно изучите инструменты для выделения блоков (рис. 21).
1 — выделение одного блока; 2 — выделение нескольких блоков; 3 — выделение сцепленных блоков; 4 — выделение блоков одного цвета; 5 — выделение одинаковых по форме блоков; 6 — выделение одинаковых по форме и цвету блоков; 7 — инвертировать (обратить) выделение
6. Рассмотрите панель блоков.
Нажмите на «+» — появятся все блоки LEGO из этой категории.
7. Изучите доступные фильтры блоков.
Чтобы легче было найти детали в каталоге, можно применять два режима фильтрации: по цвету и по набору деталей.
