Технология. 5 класс. Авторский коллектив: Е. С. Глозман, Е. Н. Кулакова, Ю. Л. Хотунцев, О. А. Кожина, И. В. Воронин, В. В. Воронина, А. Е. Глозман

§ 10. Разметка, пиление и отделка заготовок из древесины

Изготовление изделия из древесины начинается с выбора заготовки и её разметки. Разметка — это процесс нанесения на поверхность заготовки контуров будущего изделия и мест обработки.

Во время разметки на заготовку наносят специальные линии и точки, которые согласно чертежу определяют контур детали и места, которые необходимо обработать.

На производстве и в школьных мастерских разметку заготовок выполняют по эскизам, чертежам, техническим рисункам, технологическим картам и шаблонам (рис. 3.19).

Рис. 3.19. Разметка по шаблону

Шаблон — это пластина-образец, имеющая контуры детали. Шаблон удобно использовать, когда необходимо изготовить большое количество одинаковых деталей. Его используют не только при изготовлении деталей, но и при проверке их после обработки. На производстве разметкой занимаются специалисты — разметчики.

Для разметки, измерения, проверки заготовок и деталей из древесины и листовых древесных материалов применяют контрольно-измерительные и разметочные инструменты (табл. 3.2).

Таблица 3.2

Контрольно-измерительные и разметочные инструменты

Изображение инструмента, приёмы разметки и контроля	Название и назначение инструмента
	Шилом размечают и накалывают места сверления
	Карандашом наносят линии и точки на размечаемой заготовке
	Слесарную линейку используют для измерения и разметки малогабаритных заготовок
	Угольником столярным проверяют, измеряют и размечают прямые углы
	Школьным транспортиром размечают и проверяют углы
	Циркулем разметочным размечают отверстия, скругления, дуги
	Рейсмусом ручным наносят параллельные линии на пластях и кромках заготовки
	Ярунком столярным размечают и проверяют углы в 45° и 135°
	Столярной малкой размечают острые и тупые углы
	Транспортиром малкой-угломером размечают различные

Последовательность разметки заготовок из древесины

1. Разметка выполняется на крышке столярного верстака.

2. Подготовьте контрольно-измерительные и разметочные инструменты.

3. Прочитайте эскиз, чертёж или технологическую карту. Определите габаритные размеры и припуск на обработку.

4. Осмотрите заготовку. Определите базовые угол, пласть, кромку. Отметьте их волнистой линией. Если в заготовке нет базовых угла, пласти, кромки, подготовьте их столярными инструментами.

5. Если необходимо изготовить много одинаковых деталей, применяйте шаблоны.

6. В процессе работы проверяйте размеры.

Практическая работа № 5

«Разметка ёлочных игрушек»

Цель работы: освоение приёмов разметки заготовок из фанеры.

Оборудование и материалы: столярный верстак, образцы однодетальных изделий, шаблоны образцов, слесарная линейка, столярный угольник, карандаш, циркуль, фанера толщиной (5) 4 мм.

Порядок выполнения работы

1. Из предложенных образцов однодетальных изделий (см. рис. 3.17) выберите одно изделие.

2. Сделайте чертёж данного изделия в масштабе 1:1.

3. Определите габаритные размеры и припуск на обработку.

4. Выполните разметку заготовки в соответствии с чертежом.

5. Подберите инструменты, Оборудование и материалы: необходимые для работы.

6. Определите последовательность изготовления и вид отделки.

Пиление древесины — это технологическая операция по разделению заготовки на части с образованием пропила. Пропил (рис. 3.20) — щель, образуемая столярной ножовкой в процессе резания. Важность операции пиления определяется тем, что правильно выполненное пиление уменьшает припуск на зачистку и строгание, сокращает время на изготовление детали, экономит древесину.

Рис. 3.20. Поперечный пропил

Пиление заготовок из древесины можно выполнять ручными (рис. 3.21) и электрическими (рис. 3.22) пилами.

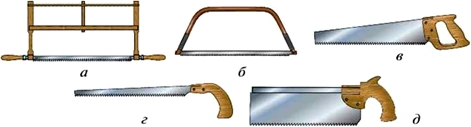

Рис. 3.21. Ручные инструменты для пиления:
а — лучковая пила с деревянной рамкой; б — пила садовая лучковая; в — столярная ножовка широкая; г — пила выкружная узкая; д — ножовка обушковая прорезная

Рис. 3.22. Пилы ручные электрические:
а — дисковая пила; б — цепная пила

На уроках технологии основным инструментом для пиления древесины будет столярная ножовка широкая (см. рис. 3.21, в).

Столярная ножовка — это многорезцовый режущий инструмент с резцами-зубьями (рис. 3.23).

Рис. 3.23. Форма зубьев пил для пиления:
а — продольного; б — поперёк и вдоль волокон; в — смешанного

Пиление древесины и листовых древесных материалов выполняют поперёк, вдоль или под углом к волокнам (рис. 3.24).

Рис. 3.24. Приёмы пиления столярной ножовкой:
а — бруска поперёк волокон с применением подкладной доски; б — доски вдоль волокон с применением направляющего бруска; в — фанеры вдоль волокон; г — доски под углом к волокнам

Для точного пиления заготовок из древесины поперёк и под углом к волокнам применяют стусло — приспособление, состоящее из основания и двух боковых брусков, в которых сделаны пропилы под углом 30, 45 и 90° (рис. 3.25).

Рис. 3.25. Приспособления для точного пиления заготовок из древесины:
а — стусло П-образное; б — стусло Ч-образное; в — стусло поворотное; г — приём пиления заготовки под углом 45°

Во время изготовления столярных заготовок и изделий из древесины и листовых древесных материалов применяют технологические операции, связанные с их отделкой: зачистку, чистовую обработку и шлифовку. Для этих целей применяют режущие инструменты: рашпили, напильники, надфили по дереву, шлифовальную шкурку (рис. 3.26).

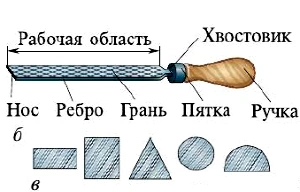

Рис. 3.26. Инструменты для зачистки, чистовой обработки и шлифовки заготовок из древесины:
а — надфили; б — основные части напильника; в — формы сечения напильников; г — рашпили; д — шлифовальная шкурка

Надфили (рис. 3.26, а), напильники (рис. 3.26, б) и рашпили (рис. 3.26, г) представляют собой закалённые металлические бруски с различными насечками (мелкой, крупной или средней).

У рашпиля крупная насечка, поэтому рашпили применяются для грубой зачистки, снятия припуска, обработки криволинейных поверхностей на заготовках из древесины.

Напильники могут иметь различные формы поперечного сечения (рис. 3.26, в) и насечки различной высоты. Напильники применяются для черновой и чистовой обработки заготовок из древесины, металла, пластмасс.

Надфили имеют мелкую насечку. Они применяются для обработки труднодоступных мест, криволинейных поверхностей и чистовой обработки заготовок из древесины и листовых древесных материалов, металлов и пластмасс.

Шлифовальная шкурка (рис. 3.26, д) — гибкий абразивный инструмент: на бумаге или ткани закреплён специальный порошок.

Правила безопасной работы при пилении и отделке изделий из древесины

1. Заготовку необходимо надёжно закреплять в зажимах столярного верстака.

2. Нерабочую руку нельзя держать близко к пропилу.

3. Столярную ножовку нужно класть на столешницу зубьями от себя.

4. Ножовкой следует работать плавно, равномерно, без рывков и перекоса.

5. Для работы следует использовать только рашпили или напильники с исправными и хорошо насаженными ручками.

6. Нельзя поджимать пальцы нерабочей руки под носик рашпиля или напильника.

7. Нельзя сдувать опилки! Их необходимо убирать с рабочего места щёткой-смёткой.

Вопросы и задания:

1. Объясните значение операции разметки в технологическом процессе изготовления изделия из древесины.

2. Перечислите контрольно-измерительные и разметочные инструменты, необходимые для разметки изделия, имеющего форму квадрата с внутренним контуром.

3. Назовите инструменты, применяемые при пилении древесины и листовых древесных материалов.

4. Какими режущими инструментами выполняют зачистку, чистовую обработку и шлифовку заготовок из древесины и листовых древесных материалов?

5. Перечислите основные правила безопасной работы при пилении и зачистке изделий из древесины.

Задание

Настройте рейсмус следующим образом: верхний брусок на 14 мм, нижний на 24 мм. Покажите на учебной заготовке приёмы работы рейсмусом.
