§ 42. Электрическая цепь

Для того чтобы начал работать потребитель (например, компьютер), его нужно соединить с источником тока проводниками. Соединённые между собой проводниками источник тока, потребитель, а при необходимости ещё измерительные приборы образуют электрическую цепь. Электрический ток может идти по цепи, если она замкнута, т. е. когда на пути электрического тока встречаются только проводники. Прервать прохождение тока по цепи можно, убрав какой-либо проводник (заменив его изолятором), или, как говорят, разорвав электрическую цепь. На практике для этого используют выключатели. Изображение электрических цепей с помощью специальных обозначений (табл. 10.1) называется электрической схемой.

Таблица 10.1

Элементы электрической цепи

Название элемента электрической цепи	Условное обозначение элемента электрической цепи
Гальванический элемент или аккумулятор
Батарея из гальванических или аккумуляторных элементов
Провод
Электрическая лампа
Выключатель с замыкающим контактом
Переключатель
Звонок
Кнопочный выключатель (кнопка)
Светодиод

Для соединения элементов электрической цепи применяют проводники, заключённые в изоляционную оболочку. Они называются проводами.

Электрический провод состоит из медной или алюминиевой проволоки и наружной изоляции. Часть провода, по которой протекает ток, называется жилой. Жила может содержать один проводник (однопроволочная жила) (рис. 10.11, а), а может содержать несколько тонких проводников (многопроволочная жила) (рис. 10.11, б). Многопроволочные жилы используют, если необходим мягкий, гибкий провод. В качестве изоляции проводов применяют резину, шёлк, хлопчатобумажную пряжу, пластмассу.

Рис. 10.11. Виды проводов:
а — провода с однопроволочными жилами; б — провод с многопроволочной жилой

У всех электрических приборов есть специальные приспособления, которые служат для подключения к ним проводов. Они называются зажимами или клеммами. Чтобы к клеммам присоединить провода, их необходимо освободить от изоляционной оболочки и хорошо зачистить (оконцевать). Существует несколько видов оконцевания проводов: тычком и колечком (рис. 10.12, 10.13).

Рис. 10.12. Последовательность выполнения оконцевания провода тычком:
а — разметка провода; б — снятие ножом на подкладной доске изоляции; в — сборка оконцованного провода

Рис. 10.13. Последовательность выполнения оконцевания провода колечком:
а — разметка провода; б — снятие ножом на подкладной доске изоляции; в — свёртывание круглогубцами провода в колечко; г — сборка оконцованного провода

Выбор вида оконцевания зависит от конструкции зажима, к которому подключают провод.

Для выполнения электромонтажных работ используют различные электромонтажные инструменты (рис. 10.14).

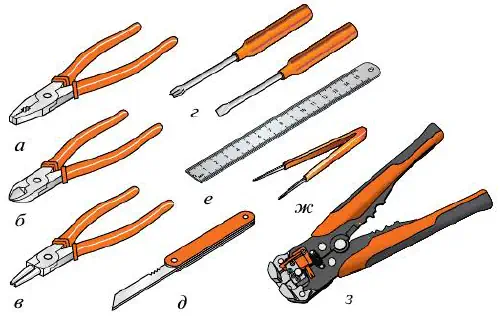

Рис. 10.14. Электромонтажные инструменты:
а — пассатижи; б — бокорезы; в — круглогубцы; г — отвёртки; д — нож; е — линейка металлическая; ж — пинцет монтажный; з — приспособление для снятия изоляции с проводов

Правила безопасной работы при выполнении электромонтажных работ

1. Перед началом работы необходимо подготовить рабочее место, инструменты, оборудование.

2. Собирать электрические цепи можно только при отключённом источнике тока и только с разрешения учителя.

3. Работу нужно выполнять электромонтажными инструментами с изолированными ручками.

4. Запрещается:

— работать отверткой в направлении ладони и на весу;

— снимать изоляцию с проводов, работая ножом на весу, а не на подкладной доске;

— подключать собранную электрическую цепь к источнику тока без проверки учителем и в его отсутствие;

— касаться руками оголённых проводов после включения источника тока.

5. По окончании работы следует привести в порядок рабочее место, инструменты, оборудование, вымыть руки с мылом.

Практическая работа № 38

«Сборка простейшей электрической цепи из деталей электрического конструктора»

Цель работы: собрать простейшую электрическую цепь.

Оборудование и материалы: линейка, монтажные инструменты, монтажная панель, провода, электрическая лампочка, подставка с патроном для электрической лампочки, электрический звонок, выключатель, батарея.

Порядок выполнения работы

1. Начертите электрическую схему, состоящую из источника тока (батарейки), электрической лампочки или электрического звонка, выключателя и соединительных проводов (рис. 10.15, 10.16).

Рис. 10.15. Электрическая схема однолампового осветителя

Рис. 10.16. Электрическая схема звонка

2. Определите длину проводов, необходимых для сборки электрической цепи.

3. Определите количество проводов, которое нужно оконцевать тычком и колечком.

4. Выполните оконцевание проводов тычком и колечком.

5. Соберите электрическую цепь по схеме.

6. После проверки собранной электрической цепи учителем включите её.

7. По окончании работы разберите электрическую цепь.

Вопросы и задания:

1. Из чего состоит электрическая цепь? Чем электрическая цепь отличается от электрической схемы?

2. Зачем выполняют оконцевание проводов? В чём отличие оконцевания колечком от оконцевания тычком?

3. Какие правила безопасной работы необходимо выполнять при проведении электромонтажных работ?

Задание

Найдите в Интернете фотографии настольных и настенных одноламповых осветителей и определите их общие свойства и различия.
