§ 8. Токарный станок для обработки древесины

Устройство токарного станка для обработки древесины. На протяжении почти трёх веков единственным устройством для полной обработки древесины (от грубо обрубленной заготовки до готового изделия) являлся токарный станок (рис. 4.5, 4.6). Этот станок благодаря применению простейших измерительных инструментов и шаблонов позволял изготавливать одинаковые детали.

Рис. 4.5. Модель древнеегипетского станка с лучковым ручным приводом

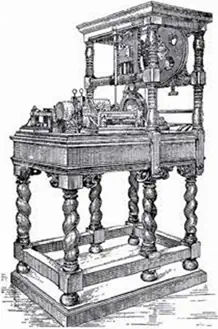

Рис. 4.6. Токарнокопировальный станок А. Нартова (1712 г.)

На токарном станке осуществляется точение древесины. Точение древесины — это обработка материала резанием, при котором из заготовки получают тела вращения — цилиндры, конусы, шары. В зависимости от назначения токарных станков их конструкции могут быть различными. В школьных учебных мастерских устанавливают токарные станки ТД-120 и СТД-120М (рис. 4.7).

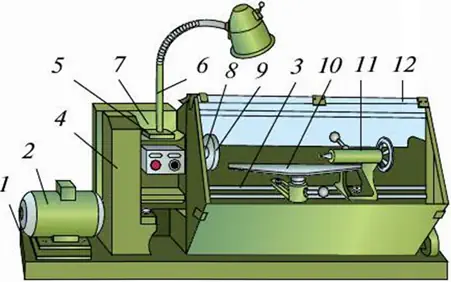

Рис. 4. 7. Токарный станок для обработки древесины СТД-120М:
1 — основание; 2 — электродвигатель; 3 — станина; 4 — ограждение ремённой передачи; 5 — кнопочная станция; 6 — светильник; 7 — передняя бабка; 8 — шпиндель; 9 — планшайба; 10— подручник; II — задняя бабка; 12 — защитный экран

По направляющим станины перемещаются подручник 10 и задняя бабка 11.

Передняя бабка (рис. 4.8) представляет собой корпус 1 с двумя стойками, она служит опорой для левого конца заготовки. В стойках есть отверстия, в которые помещён шпиндель 3. Подшипники 4 закрываются боковыми крышками. На шпинделе крепится двухступенчатый шкив 2 ремённой передачи, который обеспечивает наличие двух частот вращения шпинделя. На правом конце шпинделя нарезана резьба для крепления специальных приспособлений, используемых при закреплении заготовки.

Рис. 4.8. Передняя бабка:
1 — корпус; 2 — двухступенчатый шкив; 3 — шпиндель; 4 — подшипники

Задняя бабка (рис. 4.9) служит для закрепления центра 3, которым поддерживается заготовка, если она имеет большую длину. Корпус 1 задней бабки может перемешаться вдоль станины, он закрепляется в нужном месте крепёжным винтом 13 и прижимной планкой 14. Центр устанавливается в пиноли 4 и перемещается маховиком 11 с помощью механизма, состоящего из резьбовой втулки 8, которая крепится в пиноли, винта подачи 9 и упорной втулки 10. Шпонка 12 предназначена для соединения маховика и винта подачи. На наружной поверхности пиноли прорезана канавка, в которую заходит фиксатор 2. Для уменьшения трения, возникающего при перемещении пиноли в корпусе, наружная поверхность смазывается через отверстие 7. После установки в нужном положении пиноль фиксируется с помощью рукоятки 5 и зажима 6.

Рис. 4.9. Задняя бабка:
1 — корпус; 2 — фиксатор; 3 — центр; 4 — пиноль; 5 — рукоятка; 6 — зажим; 7 — отверстие; 8 — резьбовая втулка; 9 — винт подачи; 10 — упорная втулка; 11 — маховик; 12 — шпонка; 13 — крепёжный винт; 14 — прижимная планка

Подручник (рис. 4.10) состоит из гайки с рукояткой 7, прижима 6, болта 8, бруса 5 с прорезью, наклонного ложа 7, стержня 2, рукоятки 3. Подручник можно перемещать вдоль станины и закреплять в нужном месте. Наклонное ложе фиксируется рукояткой 3 в полой втулке с приливом 4.

Рис. 4.10. Подручник:
1 — наклонное ложе; 2 — стержень; 3 — рукоятка; 4 — втулка с приливом; 5 — брус; 6 — прижим; 7 — гайка с рукояткой; 8 — болт

Электродвигатель приводит станок в движение. На его валу крепится двухступенчатый шкив ремённой передачи, что позволяет менять частоту вращения шпинделя в зависимости от обрабатываемого материала. Пуск и остановку токарного станка производят с помощью кнопочной станции.

Практическая работа № 6

«Устройство токарного станка для обработки древесины»

Цель работы: изучить устройство токарного станка для обработки древесины.

Оборудование и материалы: столярный верстак, токарный станок, шаблон токарного станка.

Порядок выполнения работы

Задание 1

Изучите устройство токарного станка. Рассмотрите рисунок 4.11, определите названия частей станка, обозначенных на рисунке цифрами. В тетради заполните таблицу, расположенную ниже.

Рис. 4.11. Токарный станок для обработки древесины

Таблица

Часть токарного станка	Номер указателя на рисунке 4.11
Станина
Электродвигатель
Подручник
Задняя бабка
Передняя бабка

Задание 2

Используя шаблон (рис. 4.12), нарисуйте в тетради кинематическую схему токарного станка с указанием винта в задней бабке, подшипников в передней бабке, ремённой передачи и электродвигателя. (Условные обозначения деталей на кинематических схемах можно найти в § 5 «Технологические машины».)

Рис. 4.12. Шаблон токарного станка

Задание 3

1. Измерьте линейкой максимальное расстояние между центрами передней и задней бабок. Определите и запишите в тетради наибольшую длину заготовки (l), которую можно закрепить в станке.

2. Определите расстояние от линии центра задней бабки до станины. В тетради запишите наибольший диаметр (Ø) заготовки, которую можно закрепить в крепёжных приспособлениях станка.

Вопросы и задания:

1. Назовите основные части токарного станка для обработки древесины.

2. В каких частях токарного станка закрепляется заготовка Ø 30 мм и длиной 300 мм?

3. Какие тела вращения можно выточить из древесины на токарном станке?

Задание

Найдите в Интернете информацию о современных токарных станках по дереву. Сравните их со школьными токарными станками для обработки древесины. Обратите внимание на габариты станков и способы закрепления заготовок в них.
