Технология. 6 класс. Авторский коллектив: Е. С. Глозман, Е. Н. Кулакова, Ю. Л. Хотунцев, О. А. Кожина, И. В. Воронин, В. В. Воронина, А. Е. Глозман

§ 13. Изготовление изделий с шиповыми соединениями

Сборка и отделка шипового соединения. При соединении рамок для дверок шкафов, картин, стендов используют соединение «вполдерева» (рис. 4.59) или прямым сквозным шипом (рис. 4.60). Наиболее прочным является соединение (вязка) прямым сквозным шипом.

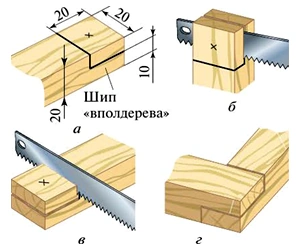

Рис. 4.59. Последовательность изготовления шипа «вполдерева»: а — разметка шипа; б — запиливание шипа; в — спиливание «щёчки»; г — шип в сборе

Рис. 4.60. Образец рамки, выполненный в технике соединения прямым сквозным шипом

Практическая работа № 12

«Изготовление подрамника для картины в технике соединения "вполдерева"»

Цель работы: освоить приёмы разметки и изготовления изделия в технике соединения «вполдерева».

Оборудование и материалы: столярный верстак, бруски 500 × 20 × 20 мм — 2 шт., 350 × 70 × 70 мм — 2 шт., разметочные инструменты, подкладная доска, стамески, столярные ножовки с мелкими зубьями, рубанок, шлифовальная шкурка, напильники, клей ПВА, струбцины.

Порядок выполнения работы

В соответствии с технологической картой, приведённой ниже, изготовьте подрамник для картины в технике соединения «вполдерева».

Технологическая карта

«Изготовление ручки для резца-стамески»

Последовательность технологических операций	Графическое изображение	Инструменты, оборудование, материалы

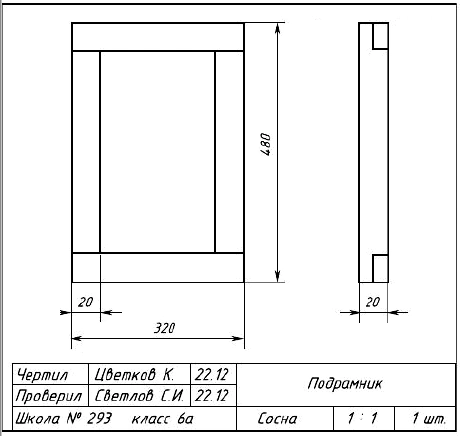

1. Подобрать бруски и отпилить в размер		Столярный верстак, карандаш, линейка, ножовка, бруски 320 х × 20 × 20 мм — 2 шт., 480 х 20 х х 20 мм — 2 шт.
2. Подписать цифры на заготовках		Столярный верстак, заготовки, карандаш
3. Разметить шипы «вполдерева» на коротких (позиция 2,3 и 1,4) и длинных (позиция 2,1 и 3,4) заготовках		Столярный верстак, заготовки, карандаш, угольник, линейка

Последовательность технологических операций	Графическое изображение	Инструменты, оборудование, материалы
4. Изготовить шипы на концах всех заготовок		Столярный верстак, линейка, угольник, ножовка, заготовки, подкладная доска, стамеска, драчёвый напильник, шлифовальная шкурка
5. Подогнать и зачистить шиповое соединение		Столярный верстак, линейка, угольник, ножовка, заготовки, подкладная доска, стамеска, драчёвый напильник, шлифовальная шкурка
6. Предварительно собрать подрамник «всухую» без клея. Проверить качество подгонки шипов		Столярный верстак, линейка, угольник, ножовка, заготовки, подкладная доска, драчёвый напильник, шлифовальная шкурка
7. Выполнить оборку подрамника с помощью клея. Под ножки струбцин положить отходы фанерных заготовок		Столярный верстак, угольник, заготовки, подкладная доска, струбцины, клей ПВА, тряпочки
8. Начисто обработать готовое изделие		Столярный верстак, заготовки, рубанок, напильники, шлифовальная шкурка

Правила изготовления и сборки шиповых соединений

1. Шипы размечают в коротких брусках, проушины — в длинных.

2. При запиливании шипа пила должна находиться снаружи от риски.

3. При запиливании проушины пила должна находиться с внутренней стороны риски.

4. Долбление выполняют только тогда, когда заготовка прочно закреплена на верстаке.

5. Шип должен входить в проушину при несильном ударе киянкой или нажатии рукой, только в этом случае соединение будет прочным.

6. Перед склеиванием изделие собирают, проверяют совпадение номеров на соответствующих деталях, а затем разбирают для склеивания.

7. Все четыре угла склеенного изделия необходимо сжать струбцинами через подкладные доски (кусочки фанеры).

8. После снятия струбцин готовое изделие строгают и выполняют чистовую отделку.

Правила безопасной работы при изготовлении шиповых соединений

1. Заготовку необходимо прочно и надёжно закреплять в зажиме верстака.

2. При работе стамеской необходимо её направлять лезвием от себя.

3. Нельзя работать стамеской на весу, на коленях, в руке — заготовку нужно обязательно закреплять в зажиме верстака.

Полезная информация

Струбцина столярная (рис. 4.61) — вид вспомогательного зажимного инструмента, используемого для фиксации деталей или склеивания двух элементов изделия.

Рис. 4.61. Струбцина столярная

Вопросы и задания:

1. Как вы думаете, несоблюдение каких правил безопасной работы при долблении древесины может привести к травме?

2. C какой стороны от риски запиливают шип, с какой — проушину?

3. Почему перед склеиванием шипового соединения его сначала проверяют, а потом склеивают?

4. Зачем под ножки струбцин при склеивании шипового соединения подкладывают кусочки фанеры?

Задание

Найдите в Интернете информацию о приспособлениях, которые используют для подвески подрамников. Предложите свои варианты подвески.

Идеи творческих проектов

Идея 1. Комплект шаблонов для ручек напильников, резцов-стамесок, киянок.

Идея 2. Наборы ручек для напильников.

Идея 3. Скворечники для птиц (к Международному дню птиц).
