§ 24. Регуляторы швейной машины
Почему не все современные швейные машины нуждаются в смазке? Для чего служит регулятор обратного хода?
В швейной машине имеется несколько регуляторов, необходимых для получения высококачественной строчки: регулятор натяжения верхней нити, регулятор длины стежка, регулятор ширины зигзага, регулятор декоративной строчки (рис. 6.14), регулятор силы нажима лапки.
Регулятор натяжения верхней нити (рис. 6.15) предназначен для регулировки качества строчки путём изменения натяжения верхней нити.

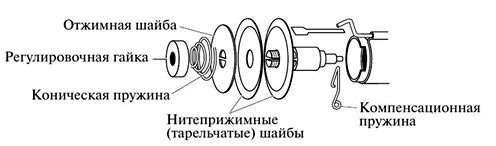

В разных швейных машинах регуляторы могут быть расположены по-разному (см. рис. 6.15), но принцип их действия одинаков (рис. 6.16).
Сила трения обеспечивается конической пружиной и регулируется гайкой. При повороте гайки по часовой стрелке сила сжатия шайб, а следовательно, и натяжение нити увеличивается, при повороте против часовой стрелки — уменьшается.
При шитье тонких тканей и выполнении зигзагообразных строчек натяжение следует уменьшать, а при шитье толстыми нитями грубых тканей — увеличивать. Помните, что регулировку натяжения верхней нити необходимо выполнять только при опущенной лапке.
Регулятора натяжения нижней нити в швейной машине нет. При необходимости нижнюю нить регулируют небольшим винтом А на шпульном колпачке (рис. 6.17).
Чтобы увеличить силу натяжения нити, винтЛ следует повернуть по часовой стрелке. При повороте винта против часовой стрелки происходит ослабление нажима пружины Б и уменьшение силы натяжения нити шпульного колпачка. Если натяжение нити шпульного колпачка отрегулировано правильно, необходимость в его изменении возникает редко.
Улучшить качество машинной строчки можно регулировкой натяжения верхней нити (рис. 6.18).
а — правильное; б — петляние сверху; в — петляние снизу; г — сильное натяжение верхней и нижней нитей; д — слабое натяжение верхней и нижней нитей
Регулятор длины стежка. Продвижение ткани на длину одного стежка в бытовой швейной машине производится зубчатой рейкой, расположенной в прорезях игольной пластины. В тот момент, когда игла начинает опускаться, чтобы проколоть ткань, продвижение ткани рейкой прекращается. Затем, когда игла прокалывает ткань, образует петлю-напуск и выходит из ткани, рейка успевает опуститься, продвинуться назад и вновь подняться, занимая исходное положение. Как только игла выходит из ткани, а нитепритягиватель начинает затягивать стежок, рейка продвигает ткань на установленную длину стежка, которая в швейной машине может регулироваться в пределах от 0 до 4—4,5 мм. Устройство регулирования длины стежка является составной частью механизма перемещения материала.
Продвижение ткани возможно только в том случае, когда ткань зажата между зубчатой рейкой и лапкой (рис. 6.19).
1 — отверстие в игольной пластине; 2 — игла; 3 — прижимная лапка; 4 — сшиваемый материал; 5 — игольная пластина; 6 — зубчатая рейка
В некоторых моделях швейных машин высота подъёма зубьев рейки может регулироваться, а в машинах с зигзагообразной строчкой имеется возможность отключения механизма двигателя ткани.
Регулятор прижима лапки. Сила прижима лапки зависит от вида материала и толщины сшиваемого слоя. А соответственно, от силы прижима лапки зависит качество получаемой строчки. Например, для тонких тканей прижим лапки должен быть меньше, для толстых — больше. При слишком слабом прижиме движение сшиваемого материала становится неравномерным, а чрезмерный прижим вызывает стягивание ткани, особенно заметное на тонких тканях. В некоторых современных швейных машинах давление прижимной лапки регулируют специальным градуированным колёсиком на лицевой стороне машины. Чем больше цифра на лимбе колёсика, тем сильнее давление лапки.
Основные понятия и термины:
регуляторы: натяжения верхней нити, длины стежка, ширины зигзага, декоративной строчки, силы прижима лапки.
Вопросы и задания:
1. Чем регулируется натяжение верхней и нижней нитей?
2. Какую роль играет компенсационная пружина?
3. Для каких тканей следует увеличивать силу прижима лапки — тонких или толстых?
4. Перечислите регуляторы современной швейной машины.
5. Как можно улучшить качество машинной строчки?
Задание
Используя различные источники информации и Интернет, подготовьте сообщение о современных швейных машинах и устройстве регуляторов в них. Свой рассказ можете сопроводить мультимедийной презентацией.
