§ 7. Технология вытачивания изделий на токарном станке по обработке древесины
Как вы думаете, можно ли выточить на токарном станке солонку из хвойных пород древесины?
Точением древесины можно получить изделия разнообразной формы. Изделия, имеющие внутренние полости — декоративные вазы, матрешки, подставки под карандаши, солонки, — выполняют «лобовым точением».
Точение внутренних полостей изделий из древесины с торца — самый сложный способ обработки заготовки на токарном станке.
Правила вытачивания изделий, имеющих внутреннюю полость
1. Необходимо определить надёжный способ крепления заготовки, учитывая размер будущего изделия и его назначение, так как это в значительной степени будет влиять на безопасность работы и качество изготавливаемой детали. При креплении в цилиндрическом патроне-стакане заготовку необходимо точно и прочно подогнать по внутреннему размеру и закрепить шурупом.
2. При изготовлении изделий из древесины, имеющих внутреннюю полость, следует применять способ одноцентрового точения за один уст а нов (без перестановки заготовки).
3. Расточку отверстий, углублений и внутренних полостей в токарных изделиях следует производить резцами-крючками, фигурными резцами, проходниками и свёрлами.
4. Обработку деталей, имеющих внутреннюю полость, нужно начинать с наружной обточки, придавая заготовке необходимый черновой контур, при этом её можно закрепить в заднем центре станка.
5. Перед началом внутренней проточки в заготовке необходимо просверлить отверстие на 7—12 мм меньше глубины выемки.
6. Закончив внутреннюю расточку заготовки, следует приступить к чистовому точению и обработке наружной стороны детали.
Практическая работа № 3
«Вытачивание солонки без крышки по технологической карте с неполными данными»
Цель работы: освоить приёмы точения полых изделий из древесины с применением технологической карты с неполными данными.
Оборудование и материалы: столярный верстак, заготовки древесины, разметочные и столярные инструменты, токарный станок, штангенциркуль, кронциркуль, линейка, карандаш, полукруглая и косая стамески, стамеска-крючок, напильники, шлифовальная шкурка.
Порядок выполнения работы
1. Изучите технологическую карту, представленную ниже. Внесите в неё недостающую информацию.
2. В соответствии с технологической картой изготовьте солонку без крышки.
Технологическая карта (с неполными данными)

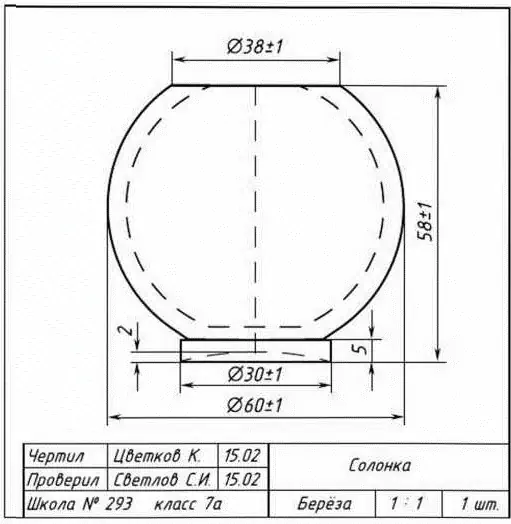

Вытачивание солонки без крышки
| Последовательность технологических операций | Графическое изображение | Инструменты, оборудование, материалы |
| 1. Подобрать и разметить заготовку. |  |
Линейка, карандаш, столярный верстак, ножовка, берёзовая заготовка |
| 2. Отпилить в размер с припуском на обработку |  |
Столярный верстак, заготовка, рубанок, циркуль, кернер, карандаш, молоток, линейка |
| 3. Выточить корпус солонки. Обработать один конец заготовки на конус, закрепить его в цилиндрическом патроне. Навернуть патрон на шпиндель. Подвести центр задней бабки |  |
Столярный верстак, заготовка, ножовка, стамеска, киянка, рашпиль, шуруп, отвёртка, ключ специальный, цилиндрический патрон, токарный станок |
| 4. Проточить наружную цилиндрическую поверхность до нужного диаметра. Провести разметку |  |
Столярный верстак, заготовка, ножовка, стамеска, киянка, рашпиль, шуруп, отвёртка, ключ специальный, цилиндрический патрон, токарный станок |
| 5. Проточить наружный контур. Проверить по шаблону. Отвести задний центр. Срезать припуск и провести чистовую отделку |  |
Чертёж, стамески, штангенциркуль, линейка, шаблон, напильники, шлифовальная шкурка |
| 6. Просверлить отверстие. Расточить внутреннюю полость. Провести отделку внутренней полости. Примечание. Диаметр внутренней полости солонки определите самостоятельно |  |
Сверло Ø 16 мм, узкая полукруглая стамеска, стамеска-крючок, штангенциркуль, линейка, шлифовальная шкурка |
| 7. Поднутрить торец. Снять готовое изделие. Отрезать ножку. Провести отделку |  |
Штангенциркуль, линейка, шлифовальная шкурка |
Практическая работа № 4
«Конструирование и изготовление декоративных ручек для мебели»
Цель работы: разработать и выполнить чертёж декоративной ручки для мебели и освоить приёмы точения изделий сложных форм из древесины.
Оборудование и материалы: столярный верстак, заготовки древесины, разметочные и столярные инструменты, токарный станок, штангенциркуль, кронциркуль, линейка, карандаш, полукруглая и косая стамески, напильники, шлифовальная шкурка.
Порядок выполнения работы
1. Разработайте чертёж ручки для мебели по образцам, представленным на рисунке 3.29, и выполните его в тетради.
2. По разработанному чертежу выточите две ручки для мебели.
Технические условия
1. Габаритные размеры ручек для мебели: Ø основания — 36 ± 1 мм, высота — 56 ± 1 мм.
2. Чертёж ручки выполнить в масштабе 1:1 и оформить его в соответствии с ГОСТ 2.104-68. Наличие рамки и основной надписи (углового штампа) на чертеже формата А4 обязательно. Основная надпись заполняется информацией, представленной в технических условиях данной практической работы. Размеры на чертеже указывать с предельными отклонениями в соответствии с техническими условиями.
3. Материал изготовления — берёзовая заготовка 50 × 50 мм, длиной 150 мм.
4. Поднутрение основания ручек — 2—3 мм.
5. Декоративную отделку выполнить декоративными проточками и трением.
6. Чистовую (финишную) обработку изделий выполнить шлифовальной шкуркой средней зернистости на тканевой основе.
Практическая работа № 5
«Конструирование и изготовление ручки для столярных инструментов с выступом для металлического кольца на торце»
(рис. 3.30)
Цель работы: разработать и выполнить чертеж ручки для столярных инструментов, освоить приёмы точения изделий сложных форм, декорирование изделий трением и проточками.
Оборудование и материалы: столярный верстак, заготовки материалов, разметочные и столярные инструменты, токарный станок, штангенциркуль, кронциркуль, шаблон, линейка, карандаш, полукруглая и косая стамески, напильники, шлифовальная шкурка.
Порядок выполнения работы
1. Разработайте чертёж ручки для столярных инструментов с выступом для металлического кольца на торце и выполните его в тетради.
2. По разработанному чертежу выточите ручку для столярных инструментов.
Технические условия
1. Материал изготовления — берёза.
2. Чертёж ручки выполнить в масштабе 1: 1. Чертёж оформить в соответствии с ГОСТ 2.104-68. Наличие рамки и основной надписи (углового штампа) на чертеже формата А4 обязательно. Основная надпись заполняется информацией, представленной в технических условиях данной практической работы. Размеры на чертеже указывать с предельными отклонениями в соответствии с техническими условиями.
3. Максимальные габаритные размеры ручки:
• длина ручки — 120 мм;
• под фиксирующее кольцо ручки — Ø 18 мм;
• под кольцо на торце — Ø 20 мм;
• длина выступа на торце — 17 мм.
4. Предельные отклонения размеров ручки в соответствии с разработанным чертежом: по длине ±1мм; под фиксирующее кольцо и кольцо на торце + 0,5 мм.
5. Декоративную отделку выполнить на станке декоративными канавками (проточками) и выжиганием, трением.
Основные понятия и термины:
лобовое точение, внутренняя полость, глубина выемки, способ одноцентрового точения.
Вопросы и задания:
1. Почему при изготовлении изделий из древесины, имеющих внутреннюю полость, необходимо применять способ одноцентрового точения за один установ, т. е без перестановки заготовки?
2. Для каких целей при изготовлении изделий из древесины, имеющих внутреннюю полость, выполняют сверление?
3. Когда можно выполнять чистовое точение и обработку наружной стороны заготовки, имеющей внутреннюю полость?
Задание
Используя Интернет или другие источники информации, подберите материал и сделайте сообщение на тему «Примеры декорирования изделий (белья), изготовленных на токарном станке».
