Технология. 7 класс. Авторский коллектив: Е. С. Глозман, Е. Н. Кулакова, Ю. Л. Хотунцев, О. А. Кожина, И. В. Воронин, В. В. Воронина, А. Е. Глозман

§ 10. Конструирование изделий из древесины

При разработке конструкций изделий из древесины требуется учитывать следующее:

• функциональное назначение будущего изделия;

• материал изготовления;

• условия эксплуатации;

• материальные и трудовые затраты.

Конструкция в переводе с латинского языка означает «составление, построение». Под конструкцией понимают устройство изделия, взаимное расположение его частей, способы их соединения и взаимодействия. Детали, из которых состоит конструкция, — это части конструкции.

Как вы знаете, деталью называется изделие, выполненное из однородного материала без применения сборочных операций.

Столярные детали могут быть изготовлены из целого куска древесины или склеены из нескольких кусков. Столярные изделия состоят из следующих конструктивных элементов: бруска, рамки, коробки, щита.

Рассмотрим конструктивные элементы бруска. К ним относятся: (рис. 3.38):

фаска — срезанное ребро кромки детали;

скругление — закругление острого ребра кромки детали;

заоваливание — более значительное, чем при скруглении, закругление ребер кромки детали;

калёвка — декоративное оформление кромки детали;

галтель — декоративная полукруглая выемка, выполненная на кромке или пласти детали;

фальц (четверть) — выемка на ребре детали, образованная двумя плоскостями;

шип — элемент шипового соединения;

проушина — элемент шипового соединения; гнездо — элемент шипового соединения.

Рис. 3.38. Конструктивные элементы бруска:
а — фаска; б — скругление; в — заоваливание; г — калёвка; д — галтель; е — фальц; ж — шип; з — проушина; и — гнездо

После соединения между собой столярных деталей, получают более сложную конструктивную часть — сборочную единицу, или сборочный узел, который имеет вид рамки, коробки (ящика), щита.

Рамка (рис. 3.39, а) — конструктивный элемент, состоящий из четырех и более обвязочных брусков, образующих квадрат или прямоугольник. Иногда рамка может иметь внутренние бруски-средники (рис. 3.39, б). При изготовлении небольших рамок (оконных створок, форточек, фрамуг) используют соединение деталей при помощи одинарного открытого сквозного шипа (рис. 3.39, в).

Рис. 3.39. Рамки:
а — простая; б — с бруском-средн и ком и филёнкой (1 — вертикальный брусок; 2 — горизонтальный брусок (поперечный); 3 — брусок-средник; 4 — филёнка); в — небольшая рамка

Коробка (рис. 3.40) состоит из четырёх стенок, связанных между собой шиповым соединением. Для прочности в ней устанавливают внутренний средник. Кроме стенок коробка может иметь крышку (заглушку) или дно (полик). Если коробка имеет дно (полик), то её называют ящиком (рис. 3.41).

Рис. 3.40. Коробка с внутренним средником

Рис. 3.41. Ящик

Обычно коробки применяют при изготовлении мебели, оконных блоков.

Существуют различные конструкции щитов — дощатые, пустотелые с заполнителем из отходов производства (рейки, стружки, опилки) (рис. 3.42).

Рис. 3.42. Конструкция пустотелых щитов с заполнением:
а — рейками; б — стружками

Щиты из древесно-стружечных плит используют в мебельном производстве. Часто их облицовывают пластиком, шпоном и другими материалами.

При конструировании столярных изделий необходимо выполнить следующие операции:

• выбрать материал, исходя из функционального назначения планируемого изделия;

• выбрать оптимальную форму и размер деталей с учётом экономии времени на их изготовление, удешевления конструкции, повышения производительности труда;

• рассчитать размер изделия, его деталей и составить графическую документацию;

• проверить конструкции на технологичность в соответствии с эстетическими, экономическими и санитарно-гигиеническими требованиями.

Производственный процесс выполняется на основе технологической документации, которая включает чертежи, технологические карты, операционные карты, инструкции.

Практическая работа № 8

«Конструирование хозяйственной доски с фризом (навершием)» (рис. 3.43)

Цель работы: освоить приёмы работы с технологической картой и правилами разработки чертежа фриза, совершенствовать приёмы работы разметочными и столярными инструментами при обработке изделия из древесины.

Оборудование и материалы: столярный верстак, заготовки материалов, разметочные и столярные инструменты, шлифовальная шкурка.

Порядок выполнения работы

В соответствии с технологической картой «Изготовление хозяйственной доски» выполните следующее.

1. Разработайте и выполните чертёж фриза.

2. Изготовьте фриз. Выполните подготовку заготовки под декоративную отделку.

3. Сконструируйте способ крепления хозяйственной доски с фризом и способ подвески на стену.

4. Выполните сборку и декорирование изделия резьбой по дереву или художественным выжиганием.

Технические условия

1. Чертёж оформлять в соответствии с ГОСТ 2.104-68. Наличие рамки и основной надписи (углового штампа) на чертеже формата А4 обязательно. Основная надпись заполняется информацией, представленной в технических условиях данной практической работы. Размеры на чертеже указывать с предельными отклонениями в соответствии с техническими условиями.

2. Максимальные габаритные размеры фриза: 70 × 60 × 12 мм.

3. Предельные отклонения фриза в соответствии с разработанным чертежом — по всем размерам ±1мм.

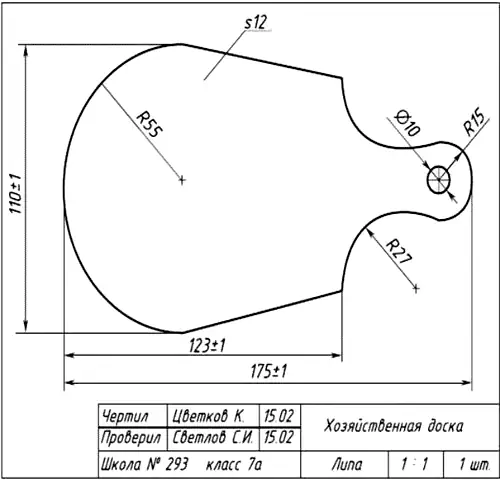

Технологическая карта
«Изготовление хозяйственной доски»

Последовательность технологических операций	Графическое изображение	Инструменты, оборудование, материалы
1. Подобрать заготовку и разметить её с припуском на обработку		Липовая заготовка, линейка, карандаш, угольник
2. Выпилить, отстрогать и произвести чистовую отделку заготовки		Столярный верстак, ножовка по дереву, рубанок, линейка, напильники, шлифовальная шкурка
3. Разметить и выпилить контур хозяйственной доски. Просверлить отверстие и произвести чистовую отделку		Столярный верстак, разметочные и столярные инструменты, ручной лобзик, выпиловочный столик, полукруглый напильник, сверлильный станок, сверло Ø 10 мм, шлифовальная шкурка, цикля
4. Подготовить заготовку под декоративную отделку		Цикля, шлифовальная шкурка

Вопросы и задания:

1. Какие факторы необходимо учитывать при конструировании изделий из древесины?

2. Какой из перечисленных конструктивных элементов — рамка, коробка, ящик, щит — применяют при изготовлении форточки?

3. Какая техническая документация используется в производственном процессе?

Задание

Используя Интернет или другие источники информации, подберите материал, сделайте сообщение или презентацию о применении в строительстве дома конструктивных элементов: коробки, щита, рамки.
