Технология. 7 класс. Авторский коллектив: Е. С. Глозман, Е. Н. Кулакова, Ю. Л. Хотунцев, О. А. Кожина, И. В. Воронин, В. В. Воронина, А. Е. Глозман

Какие виды резьбы по дереву вы знаете? Где она используется?

Каким требованиям должна отвечать древесина для резьбы по дереву?

Цель: изготовить и разметить заготовку для скобчатой резьбы.

Оборудование и материалы: столярный верстак, столярные инструменты, заготовка 220 × 110 × 20 мм, карандаш, линейка, угольник, шлифовальная шкурка, цикля.

Порядок выполнения работы

1. Изготовьте учебную заготовку из липы с габаритными размерами (200 ± 2) × (100 ± 1) × 20 мм.

2. Выполните с двух сторон чистовую обработку заготовки с помощью напильников и цикли.

3. По чертежу (рис. 7.41) выполните разметку заготовки.

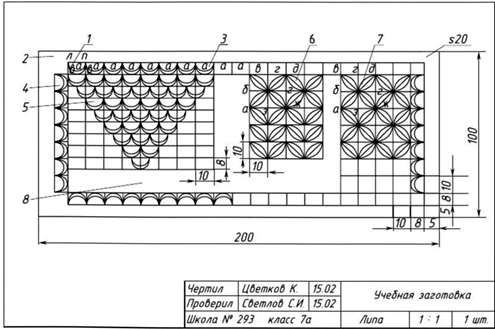

Рис. 7.41. Чертёж разметки учебной заготовки для скобчатой резьбы

На рисунке 7.41 использованы следующие числовые обозначения: 1 — схема резьбы ноготков; 2 — контурное поле; 3 — схема разметки резьбы ноготков вдоль волокон по длинной стороне орнаментальной полосы; 4 — схема разметки резьбы ноготков поперёк волокон по короткой стороне орнаментальной полосы; 5 — композиция чешуек; 6 — схема разметки скобчатых порезок глазков с выпуклой средней линией; 7 — схема разметки скобчатых порезок с углублённой средней линией; 8 — резное поле для авторских композиций.

Разметка чешуек. Сначала размечаются горизонтальные линии, которые делятся на равные отрезки так, чтобы середина отрезка, расположенного выше, находилась напротив конца нижнего отрезка. Таким образом, скобчатые порезки будут располагаться в шахматном порядке в виде треугольника (рис. 7.41, 5) или в виде ромба (рис. 7.42).

Разметка скобчатых порезок с выпуклой средней линией — глазков (рис. 7.41, 6). На учебной заготовке построить сетку 10 × 10 мм. Построить дугу аб с центром в точке б и радиусом 10 мм. Далее построить дуги радиусом 10 см с центрами в точках е (дуга жд), з (дуга б), аж (дуга вд) и т. д.

Разметка скобчатых порезок с углублённой средней линией (рис. 7.41, 7). На учебной заготовке построить сетку 10 × 10 мм. Далее разметка выполняется, как показано на рис. 7.41, 6.

Техника резьбы скобчатых порезок. В 6 классе вы освоили технику контурной резьбы, в которой контур рисунка вырезается ножом-косяком в два приёма — надрезанием и подрезанием. В скобчатой резьбе используется полукруглая стамеска, с помощью которой выполняется одна наколка (резчики называют её насечкой) и одна подрезка (рис. 7.42).

Рис. 7.42. Схема разметки чешуек, вписанных в ромб

Цель: освоить технику скобчатой резьбы — ноготков, чешуек, скобчатых порезок с выпуклой средней линией (глазков), с углублённой средней линией.

Оборудование и материалы: столярный верстак, разметочные инструменты, заготовка (200 ± 2) × (100 ± 1) × 20 мм, полукруглые стамески, нож-косяк.

Порядок выполнения работы

Задание 1

Выполните резьбу ноготков вдоль волокон текстуры древесины (рис. 7.41, 3).

1-й шаг. На учебной заготовке выполните наколку ноготков на длинных орнаментальных полосах полукруглой стамеской (№ 10). Установите стамеску лезвием в правый угол (П), по возможности вертикально, надавите на ручку, вращая стамеску справа налево, сделайте вертикальный надрез в виде дуги в левый угол (Л).

2-й шаг. Тем же движением, что и при наколке, но наклонив стамеску к себе под углом 45—60°, выполните подрезку ноготка. Правой рукой следует удерживать ручку стамески так, как вы держите шариковую ручку. Левой рукой нужно удерживать учебную заготовку, а указательный палец при этом должен находиться на желобке стамески, направляя её.

Задание 2

Выполните резьбу ноготков поперёк волокон (рис. 7.41, 4).

1-й шаг. На учебной заготовке выполните наколку ноготков на коротких орнаментальных полосах полукруглой стамеской (№ 10). При резьбе поперёк волокон наколку выполняют без вращения стамески — тычком. Установите стамеску лезвием вертикально в правый (П) и левый (Л) углы и надавите с усилием, чтобы стамеска вошла в древесину на глубину 3—5 мм. Правая рука должна удерживать ручку стамески четырьмя пальцами, большой палец при этом упирается в торец ручки. Левая рука должна удерживать заготовку, при этом большой и указательный пальцы находятся на металлической части стамески — желобке, направляя её.

2-й шаг. Выполните подрезку ноготков. Подрезка выполняется как при резьбе вдоль волокон, но без вращения, а с наклоном стамески вправо (П) и влево (Л).

Задание 3

Выполните резьбу чешуек (см. рис. 7.43).

Рис. 7.43. Техника резьбы:
а — начальное положение полукруглой стамески при наколке; б — приём наколки; в — приём подрезки

Техника резьбы чешуек такая же, как резьба ноготков вдоль волокон (задание 1).

Задание 4

Выполните резьбу скобчатых порезок с выпуклой средней линией — глазки (рис. 7.44).

Puc. 7.44. Образец резьбы скобчатых порезок с выпуклой средней линией

1-й шаг. Выберите полукруглую стамеску, ширина которой будет соответствовать стороне квадрата. Правая рука должна удерживать ручку стамески четырьмя пальцами, при этом большой палец упирается в торец ручки. Левая рука должна удерживать заготовку, а большой и указательный пальцы при этом находятся на металлической части (желобке) стамески, направляя её. Выполните наколку всех глазков, для этого с небольшим усилием двух рук надавите на стамеску, чтобы она вошла в древесину на глубину 3—5 мм.

2-й шаг. Ножом-косяком выполните подрезку к основанию наколки.

Задание 5

Выполните резьбу скобчатых порезок с углублённой средней линией (рис. 7.45).

Рис. 7.45. Образец скобчатых порезок с углублённой средней линией

1-й шаг. Ножом-косяком сделайте наколку по средней линии. Наколку выполняйте от центра глазка влево и вправо на глубину 3—5 мм.

2-й шаг. Подберите полукруглую стамеску, ширина которой будет соответствовать диаметру дуги окружности. Правая рука должна удерживать ручку стамески так, как вы держите ша риковую ручку. Левая рука удерживает учебную заготовку, а указательный палец находится на желобке стамески, направляя её. Угол наклона стамески 30—60°, он подбирается для каждого узора индивидуально.

3-й шаг. Выполните подрезку скобчатых порезок, применяя такую же технику, как при резьбе ноготков, глазков.

При выполнении резьбы по дереву, как и при любой работе с режущими инструментами, следует быть очень внимательным и осторожным. Любое неверное движение — «срыв» инструмента, плохо закреплённая заготовка, плохо насаженный и тупой инструмент — создают возможность для получения травмы.

Цель: научиться выполнять резьбу скобчатых порезок.

Оборудование и материалы: столярный верстак, столярные инструменты, учебная заготовка 200 × 100 × 20 мм, заготовки для бытовых изделий, карандаш, линейка, угольник, нож-косяк, набор полукруглых стамесок, цикли.

Порядок выполнения работы

1. На обратной стороне учебной заготовки самостоятельно постройте композицию, состоящую из скобчатых порезок и элементов контурной резьбы.

2. Разработайте и изготовьте бытовое или декоративное изделие из древесины, украсьте его резьбой в технике скобчатых порезок, контурной резьбы, художественного выжигания.

Скобчатая резьба по тонированной древесине (рис. 7.46).

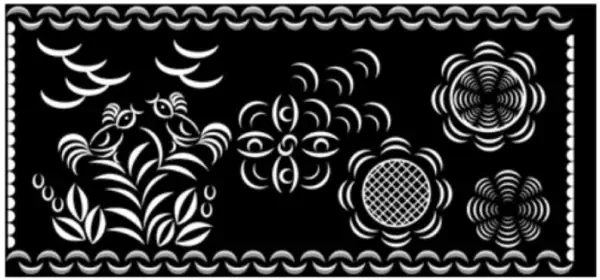

Рис. 7.46. Учебная заготовка, выполненная в технике скобчатой и контурной резьбы по тонированной древесине

По технике исполнения резьба по тонированной древесине не отличается от скобчатой резьбы, выполняемой по естественной текстуре. Подготовленную заготовку очищают щёткой с жёстким ворсом и покрывают тушью, гуашью или морилкой. Когда заготовка высохнет, через цветную копировальную бумагу переводят рисунок или наносят собственный рисунок. Затем выполняют резьбу. В результате получается картинка, похожая на рисунок мелом по чёрной доске. Готовое изделие можно покрыть бесцветным аквалаком.

Пряник с выпуклым рисунком традиционно называют печатным. Это связано с техникой выполнения рисунка на его поверхности: он печатается. Для этого изготавливали специальные пряничные доски (рис. 7.47).

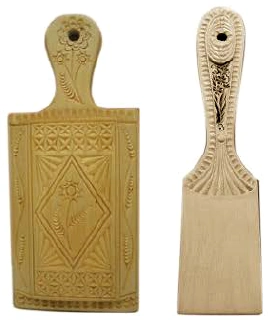

Рис. 7.47. Пряничные доски, выполненные в технике скобчатых порезок и контурной резьбы

Плотное липкое тесто перед выпечкой формовали в пряничных досках, и таким образом получали на поверхности разнообразные узоры. Эта традиция жива и поныне. Пряничные доски (пряницы) вырезают из клёна и груши.

скобчатая резьба, скобчатые порезки, ноготки, чешуйки, глазки, полукруглые стамески, нож-косяк, струбцина, цикля, пряничные доски.
