§ 61. Электрические цепи со светодиодом

Вспомните, что такое электрическая схема. Какие электронные компоненты вы знаете? Какие схемы умеете собирать?

В этом параграфе вы узнаете, как устроены и действуют датчики.

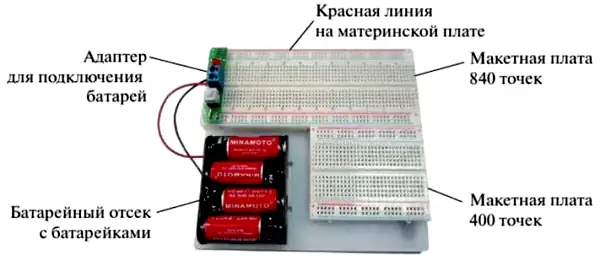

Для монтажа электронных компонентов часто используется макетная плата. Макетная плата (рис. 9.16) — поле с большим количеством крошечных отверстий, в которых расположены контактные разъёмы для установки деталей. Проволочные выводы электронных компонентов (резисторов, диодов, проводников и т. д.) вставляются в эти отверстия.

Рис. 9.16. Макетная плата

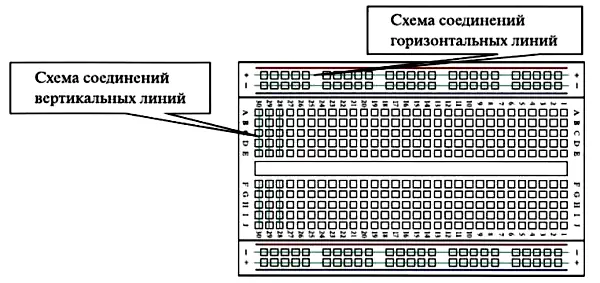

Отверстия с разъемами соединены друг с другом особым образом (рис. 9.17).

Рис. 9.17. Соединение отверстий на макетной плате

Отверстия вдоль синей и красной линий (это направление на плате считается горизонтальным) соединены друг с другом и подключены к полюсам источника тока. Отверстия на красной линии — к «+» (к «плюсу»), а на синей — к «—» (к «минусу»). Отверстия в средней части макетной платы связаны между собой вертикально, они соединены по пять штук друг с другом.

Соединение компонентов на макетной плате удобнее всего осуществлять с помощью специальных проволочных перемычек (рис. 9.18), но можно и с помощью оконцованных проводов.

Рис. 9.18. Провода для соединения компонентов на макетной плате

В 5 классе вы узнали, что светодиод — это электронный прибор, который начинает светиться при прохождении через него электрического тока. На рисунке 9.19, б показан внешний вид светодиода и его условное обозначение на электрической схеме. При сборке цепи со светодиодом необходимо обратить внимание на порядок его установки. У светодиода два вывода (см. рис. 9.19, б). Длинный вывод светодиода — это анод, он обозначается знаком «+». Короткий вывод светодиода — катод, он обозначается знаком «—». Чтобы через светодиод шёл ток, его анод должен быть соединён с плюсом источника тока, а катод — с минусом источника тока.

Рис. 9.19. Элементы электрической цепи и их условные обозначения:
а — резистор, б — светодиод

Среди элементов электрической цепи есть и такие, полярность которых не имеет значения. Примером такого устройства может служить резистор — элемент электрической цепи, предназначенный для изменения тока и напряжения. На рисунке 9.19, а показан внешний вид резистора и его условное обозначение на электрической схеме. Резистор характеризуется физической величиной, которая называется сопротивлением, и измеряется в омах (Ом). Сопротивление (его называют «номинал») резистора можно определить по цветовой маркировке или измерить специальным прибором омметром. От сопротивления резистора, подключённого к светодиоду, будет зависеть яркость его свечения. Чем больше сопротивление резистора, тем меньше яркость свечения светодиода. И чем меньше сопротивление, тем она больше. Бесконечно уменьшать сопротивление резистора нельзя. Это приведёт к нарушению работоспособности светодиода: он может сгореть. Принципиальная схема подключения одного светодиода представлена на рисунке 9.20.

Рис. 9.20. Схема подключения светодиода

Практическая работа № 41

«Сборка электрической цепи, содержащей светодиод»

Цель работы: научиться собирать электрическую цепь со светодиодом.

Оборудование и материалы: макетная плата, резисторы, светодиоды, перемычки, батарейки.

Порядок выполнения работы

Задание 1

Соберите электрическую цепь с одним светодиодом (см. рис. 9.20).

1. Анод светодиода подключите к «+» источника тока, для этого длинный вывод светодиода вставьте в отверстие около красной линии платы.

2. Катод светодиода (короткий вывод) и один из выводов резистора установите в отверстия, расположенные на одной вертикальной линии, чтобы они были соединены друг с другом.

3. Второй вывод резистора и один конец проволочной перемычки установите в отверстия, расположенные на одной вертикальной линии.

4. Второй вывод проволочной перемычки установите в отверстие рядом с синей линией («минус» источника тока).

5. Проверьте правильность сборки электрической цепи. Если все компоненты установлены правильно, то при подаче электропитания (при нажатии на кнопку батарейного адаптера) светодиод начнёт излучать свет (рис. 9.21).
