Технология. 8 класс. Авторский коллектив: Е. С. Глозман, Е. Н. Кулакова, Ю. Л. Хотунцев, О. А. Кожина, И. В. Воронин, В. В. Воронина, А. Е. Глозман

§ 7. Художественное конструирование изделий в технике просечного и пропильного металла

Листовой металл широко используется как кровельный материал начиная с конца XVIII в. Техника ажурного просечного и пропильного металла давно известна на Руси (рис. 2.20).

Рис. 2.20. Пластина-накладка, выполненная из металла в технике просечки, XVIII в., экспонат Великоустюгского историко-архитектурного музея-заповедника

Деревянные дома и утварь резным декором украшают, как вы знаете, резчики по дереву. Мастера по металлу, которые называются мастера-жестянщики и кузнецы, создают выразительные ажурные кружева из металла для декоративной отделки домашней утвари, свесов крыш и флюгеров, сливов и наверший водосточных труб, всевозможных фонарей и подсвечников.

Техника просечного и пропильного металла — это прежде всего техника и искусство создания орнаментов. Традиционные орнаменты и композиционные решения украшений прошли длительный путь развития и совершенствования. И сейчас техника художественной обработки тонколистового металла продолжает жить и развиваться во всех уголках нашей страны. Ажурные кружева из металла легко сочетаются как с кирпичной, так и с деревянной архитектурой. В настоящее время можно встретить просечные и пропильные изделия в оформлении домов различных типов (рис. 2.21), внутренних интерьеров (рис. 2.22), различных предметов быта и сувениров, которые в том числе могут быть изготовлены на уроках технологии (рис. 2.23).

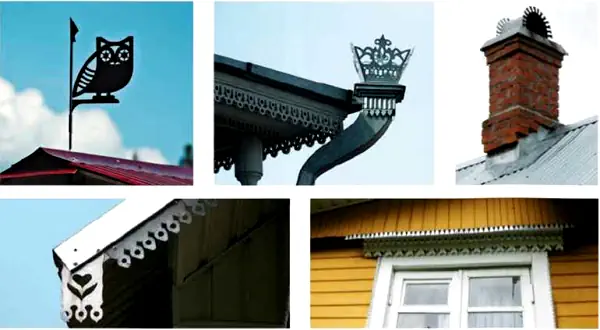

Рис. 2.21. Изделия, выполненные в технике просечного и пропильного металла

Рис. 2.22. Входная дверь в столярную мастерскую школы, оформленная в технике просечного и пропильного металла, художественной ковки и резьбы по дереву

Рис. 2.23. Образцы изделий, выполненных в технике просечного и пропильного металла

Просечный и пропильный декор выполняется из тонколистового чёрного и цветного металла. C этой целью можно использовать кровельную сталь (кровельное железо), которая имеет толщину 0,35—0,8 мм. В связи с тем, что в ней содержится мало углерода, она обладает высокой пластичностью — легко гнется, режется ножницами, просекается стальными зубильцами и сечками, сверлится, опиливается напильниками. Помимо кровельной стали, можно применять оцинкованную сталь, имеющую высокую антикоррозионную стойкость. Для изготовления различных бытовых изделий применяют тонколистовые сталь, латунь, медь, алюминий.

Основными инструментами, применяемыми при работе в технике пропильного и просечного металла, являются: линейки, чертилки, простые карандаши, циркули, зубильца, сечки, слесарные ножницы, бородки, кернеры, киянки, молотки, напильники, надфили, шлифовальная шкурка. Кроме ручных инструментов, для повышения производительности труда и улучшения качества изделий используют электрические и аккумуляторные дрели, сверлильные станки, рычажные ножницы.

На уроках технологии вы уже познакомились практически со всем перечисленным оборудованием и инструментарием, а также приемами работы с ними.

При обработке изделий, имеющих сложные конструктивные элементы по внешнему и внутреннему контуру, применяют специальные инструменты — зубильца, сечки и бородки (рис. 2.24).

Puc. 2.24. Инструменты и приёмы работы:
а — полукруглая и желобчатая сечки; б — бородок слесарный с цилиндрической рабочей частью; в — сечки (зубильца) с прямым и полукруглым лезвиями; г — приём просекания листового металла на торце бревна

Сечка представляет собой небольшое зубило с шириной рабочей части от 4 до 30 мм. Рукоятку изготавливают из берёзы, бука или клёна. На ударную часть ручки насаживают металлическое кольцо. Сечки изготавливают с прямыми, желобчатыми и полукруглыми режущими кромками (лезвиями).

Для просечки прямолинейных линий применяют слесарные зубила с прямыми и полукруглыми лезвиями. Конструктивные элементы в заготовках обрабатывают с помощью зубильцев, сечек, бородков на свинцовой плите или на торце деревянного бруска или бревна, который называют «стулом» или «топчаном» (рис. 2.24, г). Лучший материал для бруска — древесина твёрдых пород (дуб, бук).

Разберём основы техники просечного и пропильного металла на примере изготовления декоративной личины (накладки) для врезного замка (рис. 2.25).

Рис. 2.25. Образцы декоративных накладок для врезного замка:
а — декоративные накладки, изготовленные в школьных мастерских; б — промышленный образец накладки

Последовательность изготовления декоративной личины (накладки) для врезного замка

1. Подобрать материал с учётом того, что изделие в законченном виде будет полироваться.

2. Разметить заготовку по чертежу (шаблону), накернить центры отверстий. Там, где не указаны размеры, сконструировать их по своему усмотрению.

3. Просверлить отверстия, закрепив изделие в зажимных приспособлениях.

4. Вырубить зубильцами и обработать напильниками и надфилями внутренние и внешние конструктивные элементы. Обработку выполнять в слесарных тисках, применяя деревянные губки.

5. Снять заусенцы. Провести чистовую обработку мелкой шлифовальной шкуркой и отполировать.

Правила безопасной работы в технике просечного и пропильного металла

1. Работу необходимо выполнять исправными инструментами.

2. Сверление и рубку заготовки следует производить в защитных очках.

3. При сверлении нужно надёжно закреплять заготовку в специальных зажимах.

4. До начала и во время работы необходимо снимать заусенцы и обрабатывать острые кромки.

Практическая работа № 7

«Конструирование и изготовление шаблона для выжигания»

Цель работы: сконструировать и изготовить шаблон для выжигания.

Оборудование и материалы: слесарный верстак, заготовки, разметочные инструменты, напильники, надфили, бородок, сечки, слесарный молоток, сверлильный станок, свёрла Ø 3—5 мм, деревянный брусок, шлифовальная шкурка.

Порядок выполнения работы

1. Разработайте шаблон (трафарет) для выжигания (рис. 2.26).

Рис. 2.26. Образец шаблона для выжигания

2. Сделайте эскизы изделия.

3. Определите габаритные размеры, материал, технологию изготовления, вид отделки, экономическую и экологическую составляющие.

4. Изготовьте шаблон. Проведите конкурс на лучшее изделие.

Полезная информация

Ножницы просечные (рис. 2.27) применяют для прямой и фигурной резки листового металла толщиной 0,8-1,2 мм. Они оставляют чистый рез без деформации разрезаемого металла.

Рис. 2.27. Ножницы просечные

Вопросы и задания:

1. Какие архитектурные элементы дома можно украсить изделиями из просечного и пропильного металла?

2. Назовите материалы, применяемые для просечных и пропильных работ.

3. Перечислите правила безопасной работы при просечных и пропильных работах.

Задание

Найдите в Интернете образцы шаблонов для выжигания. Разработайте эскиз и технологическую карту для изготовления одного из них.
