§ 51. Что такое МАС-адрес
C помощью протокола можно отправить информацию на устройства, расположенные в сети. А как определить, какому именно устройству отправить нужную информацию, если устройств в сети много? Каким образом можно отличать одно устройство в сети от другого?
Для того чтобы устройства, изготовленные разными разработчиками, в рамках одного протокола всегда могли связаться друг с другом и понимать отправляемые команды, необходимо разработать единый стандарт. Когда вы со своего мобильного телефона присоединяетесь к точке Wi-Fi, то совершенно не задумываетесь, каким производителем изготовлена эта точка-роутер. Для решения проблемы совмещения и стыковок различных элементов сетей договорились о единых стандартах, прописанных в модели взаимодействия открытых систем (ISO).
В модели ISO все функции сети разделены на уровни таким образом, что вышележащие уровни используют услуги по переносу информации, предоставляемые нижележащими уровнями. Такая структура позволяет модифицировать и даже заменять любой уровень, не затрагивая остальные. Кроме того, деление на уровни даёт возможность упростить реализацию каждого из них.
Всего в модели ISO семь уровней: физический, канальный, сетевой, транспортный, сеансовый, уровень представления и прикладной. Мы рассмотрим только первые три.
На первом, физическом уровне данные передаются в виде электрических сигналов, т. е. информация кодируется с помощью изменения силы тока в проводнике.
На втором, канальном уровне микросхемы сетевой карты преобразуют эти данные в цифровой поток, который уже можно анализировать.
Представьте себе сеть из нескольких устройств, которые подключены проводом к одному компьютеру. Этот компьютер посылает пакет данных, например, устройству 007. В нашем случае 007 — это некий адрес-идентификатор. Отправитель помечает, что этот пакет предназначен для устройства 007, а само устройство 007, получив такой пакет, начнёт его обрабатывать. При этом пакеты данных для других устройств будут игнорироваться. Так обеспечивается адресная доставка пакета. Мы говорили о том, что для связи и идентификации устройства в сети используется МАС-адрес — уникальный серийный номер, назначаемый каждому сетевому устройству при его производстве. МАС-адрес позволяет из множества электрических сигналов выделить именно ту часть данных, которая адресована конкретному устройству.
На третьем уровне, сетевом, МАС-адрес уже необходим для адресации пакета данных в большой сети. Появляется IP-адрес, который указывает, куда доставлять пакет данных для второго уровня, т. е. появляется связка МАС-адрес — IP-адрес. Например, на один ІР-адрес маршрутизатора может быть зарегистрировано несколько устройств, и маршрутизатор при обработке данных на третьем уровне будет анализировать пакеты и отправлять их нужному устройству по МАС-адресу.
Каждая сетевая карта или сетевой интерфейс имеет уникальный МАС-адрес. Если МАС-адрес нс является уникальным, то не существует способа различить между собой два устройства, и это приведёт к нарушению работоспособности сегмента сети.
Для обеспечения уникальности МАС-адреса имеют длину 6 байт и обычно записываются шестнадцатеричным числом в виде 12-34-56-78-90-АВ.
Каждый производитель сетевых устройств использует определённый диапазон МАС-адресов, который был отведён только ему контроллером стандарта. Первые три знака адреса определяют производителя.
МАС-адрес можно посмотреть на упаковке сетевой карты или наклейке (рис. 9.6). Например, у ноутбуков или маршрутизаторов (точек доступа и модемов) на дне обязательно есть наклейка, содержащая МАС-адреса на все сетевые интерфейсы. C помощью этого идентификатора доступ к сети можно как разрешить, так и запретить.
Наклейку на компьютере искать не очень удобно, поэтому для определения МАС-адреса компьютера следует использовать команду ipconfig в меню «Пуск» компьютера. В поле ввода команд (поле поиска) набрать cmd — команду перехода в консольный режим командной строки (рис. 9.7).
В открывшемся чёрном окне консоли набираем команду ipconfig∕all (рис. 9.8).

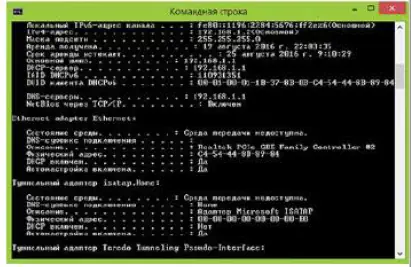

Среди выведенного текста ищем подключение по локальной сети — Ethernet-адаптер: Физический адрес: 00-D0-D7-03-94-CD (рис. 9.9).
Физический адрес — это и есть МАС-адрес. Если на устройство установлено несколько сетевых карт, то и МАС-адресов, соответственно, будет несколько, на каждую карту свой. Выбирайте из выведенного результата команды тот, который относится к нужному вам адаптеру или подключению.
Знание МАС-адреса устройства может помочь вам выбрать конкретное устройство из нескольких устройств сети.
Основные понятия и термины:
МАС-адрес, IP-адрес, физический уровень передачи данных, канальный уровень передачи данных, сетевой уровень передачи данных.
Вопросы и задания:
1. Для чего необходим МАС-адрес?
2. Возможно ли существование приборов с одинаковыми МАС-адресами?
3. Кто назначает МАС-адрес устройству?
4. В какой форме записывается МАС-адрес?
Задание 1
Используя устройства связи, имеющиеся в вашем распоряжении (планшет, телефон, смартфон), определите их МАС-адрес по инструкции пользователя или наклейке на гаджете.
Задание 2
Используя режим командной строки, определите МАС-адреса школьных персональных компьютеров.
