§ 3.3 Техническая и технологическая документация
Содержание
Почему, пришивая оторвавшуюся пуговицу, вы не пользуетесь никакими чертежами, схемами, инструкциями и почему подобные документы нужны работникам швейных фабрик?
При изготовлении любого предмета необходимо иметь представление о том, как будет выглядеть изделие, как и чем его производить. Для этого в производстве существует техническая документация.
Техническая документация — это набор графических и текстовых документов.
Они используются при проектировании, конструировании, изготовлении или использовании (эксплуатации) каких-либо продуктов труда: промышленных изделий, зданий и сооружений, услуг, программного и аппаратного обеспечения. Техническая документация задаёт весь технологический процесс производства: получения, изготовления, использования, ремонта выпускаемой продукции.
Вся техническая документация делится на конструкторскую и технологическую.
Конструкторская документация определяет то, как выглядит будущее изделие, из каких частей и деталей оно состоит. Основными видами конструкторской документации являются технические рисунки, эскизы, чертежи и схемы (рис. 3.4), которые могут сопровождаться текстовыми пояснениями. С техническими рисунками, чертежами и эскизами вы уже знакомились в 5 классе.
Рис. 3.4. Конструкторская документация: а — технический рисунок; б — чертёж; в — эскиз; г — электрическая схема; д — пневматическая схема
Особую форму графического отображения будущего изделия представляют схемы (рис. 3.4, г, д). В переводе с греческого языка слово «схема» означает «наружный вид», «форма».
Схема — это особый вид чертежа, на котором специальными условными графическими обозначениями представлены все элементы какого-то устройства, соединения его частей и деталей. На схемах может быть показано взаимное расположение частей и деталей.
На машиностроительных и строительных (рис. 3.5) чертежах детали изображаются в нескольких проекциях, а детали швейных изделий — в одной проекции (вид сверху), так как каждая проекция является развёрткой детали, которая будет выкраиваться из ткани (рис. 3.6, б).
Рис. 3.5. Пример строительного чертежа
Эскиз будущей модели швейного изделия создаёт художник-модельер. Сначала он делает набросок. Затем развивает его в творческий эскиз и окончательно отработанную модель рабочего эскиза. К рабочему эскизу приводится подробное описание модели.
Рис. 3.6. Эскиз (а), чертежи (б) деталей швейного изделия
В процессе моделирования швейных изделий эскизом называется изображение человеческой фигуры, одетой в моделируемое швейное изделие с нанесёнными на него необходимыми линиями (рельефами, машинными строчками и т. п.) и деталями (карманами, манжетами, погончиками и т. п.). Эскиз может быть раскрашен (рис. 3.6, а).
Поскольку детали швейных изделий имеют множество элементов, указать все их на чертеже иногда очень затруднительно. Поэтому чертежи и эскизы швейных изделий сопровождают специальными таблицами, в которых указаны все размеры каждой детали.
Технологическими документами общего для любого производства назначения служат маршрутные, эскизные, технологические карты, технологические инструкции.
Перечисленные технологические документы являются таблицами. Их структура определена действующими стандартами. Познакомиться с этими документами можно воспользовавшись Интернетом.
Маршрутная карта является основным и обязательным документом любого технологического процесса. Она содержит описание всего технологического процесса и межцеховых переходов изготовления деталей (или сборочных единиц) по всем операциям в технологической последовательности. В маршрутной карте указываются данные по оборудованию, трудовым и другим нормативам.
Карта эскизов является графической иллюстрацией к маршрутным и операционным картам технологического процесса.
Технологические карты определяют последовательность выполнения отдельных видов работ: раскроя материала, разметки и т. д. На занятиях по технологии в школьном кабинете или мастерской вы будете пользоваться упрощённой учебной технологической картой (рис. 3.7).

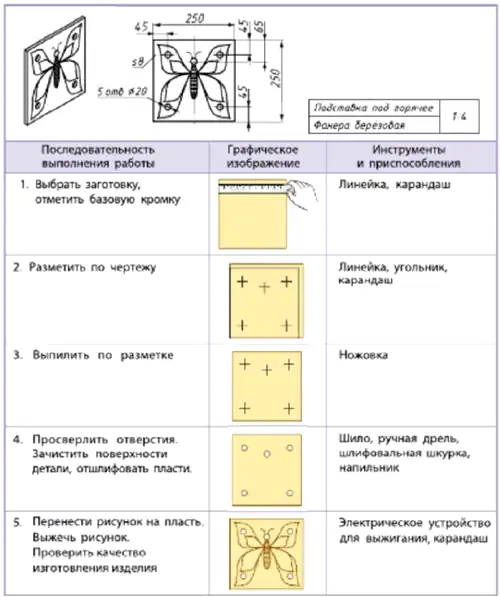

Рис. 3.7. Учебная технологическая карта
Профессии и производство
На промышленных предприятиях инженеры-технологи разрабатывают и внедряют технологические процессы и режимы производства. Они составляют планы размещения оборудования, организации рабочих мест, рассчитывают производственные мощности и загрузку оборудования, технические нормы расхода сырья, материалов, энергии, экономическую эффективность технологических процессов. Разрабатывают технологическую документацию, методы технического контроля и испытания продукции, технические задания на проектирование приспособлений, оснастки и инструмента. Участвуют в экспериментальных работах по освоению новых технологических процессов и внедрению их в производство. Анализируют причины брака, участвуют в разработке мероприятий по его предупреждению и устранению. Контролируют соблюдение технологической дисциплины и правил эксплуатации оборудования, разрабатывают мероприятия по повышению эффективности производства и принимают участие в их проведении.
Деятельность инженера-технолога представляет собой работу с применением знаний технологии производства продукции предприятия, конструкций изделий или состава продукта, технологического оборудования и принципов его работы, технологических процессов и режима производства, стандартов и технических условий, видов брака и способов его предупреждения, основ систем автоматизированного проектирования, порядка и методов проведения патентных исследований.
Такой специалист должен иметь высшее или среднее специальное образование.
Проверьте себя:
1. Какие существуют виды конструкторской документации?
2. В чем различия эскизов в машиностроении и конструировании швейного производства?
3. Что такое схема?
4. В каких производствах применяются схемы?
5. Что называется конструкторской документацией?
6. Для чего предназначена технологическая карта?
* Подумайте: для чего создается техническая документация, ведь многие дела или вещи можно выполнить без всяких рисунков, схем или чертежей.
