Глава 6. Технологии соединения и отделки деталей изделия
§ 6.1 Технологии механического соединения деталей из древесных материалов и металлов




Технологии соединения и отделки деталей изделия


Сложное изделие может состоять из множества деталей.

Способы и средства соединения деталей зависят от свойств материалов, из которых они изготовлены.

Наиболее распространёнными способами сборки являются механические соединения.

Они бывают разъёмными и неразъёмными. Неразъёмные соединения нельзя разобрать, не нарушив целостность деталей.



Вы узнаете:

• каким образом можно соединять детали из древесины и древесных материалов, металлов и пластмасс, тканей и строительных материалов;

• какие из способов соединения деталей, изготовленных из определённых материалов, обладают большей прочностью.

Вы научитесь:

• выполнять соединения деталей с помощью гвоздей, шурупов, саморезов, винтов, болтов, шпилек, гаек, заклёпок, ниток, клея и термоклеящих материалов.


Технологии механического соединения деталей из древесных материалов и металлов


Как надо забивать гвозди, чтобы соединение было прочным и долговечными?


Гвозди, шурупы, саморезы. Механическое соединение деталей из древесных материалов в изделии может осуществляться с помощью гвоздей, шурупов, саморезов.

Это крепёжные изделия в виде стержней, имеющих головку. На шурупах и саморезах есть резьба. Саморезы изготавливают из более прочных материалов, они имеют более острый конец, и их можно закручивать в материал без предварительного проделывания отверстия.

При большом объёме работ вместо гвоздей и молотка можно использовать специальный пистолет, в который гвозди подаются по ленте (рис. 6.1).

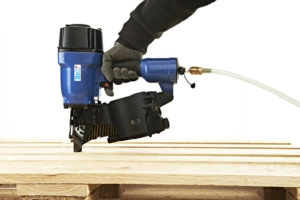

Рис. 6.1. Гвоздезабивной пистолет

Более прочное механическое соединение деталей из древесины можно получить с помощью шурупов (рис. 6.2).


Рис. 6.2. Разновидности шурупов с разными головками

Шурупы не вбивают, как гвозди, а вворачивают с помощью отвёртки, ключа или дрели-шуруповёрта.

Более современной разновидностью шурупов являются саморезы (рис. 6.3).

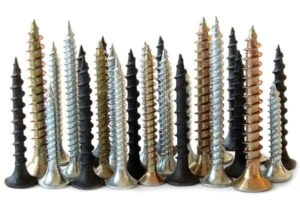

Рис. 6.3. Образцы саморезов

Вворачивать шурупы и саморезы легче и удобнее с помощью аккумуляторной дрелишуруповёрта, с установленным соответствующим наконечником.

Болты, гайки, винты, шпильки, шайбы. Для соединения деревянных деталей больших размеров, предназначенных для создания конструкций, которые будут испытывать большие нагрузки, используют стальные болты и гайки (рис. 6.4).

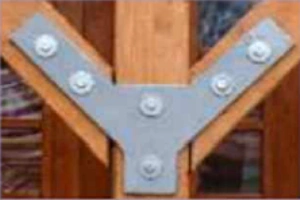

Рис. 6.4. Крепление деталей из древесины на болтах

Для изделий из металлов и пластмасс наиболее технологически простым соединением деталей является резьбовое соединение. Это разъёмное соединение: его можно разобрать и собрать вновь, не повредив детали. Для соединения деталей из металлов и пластмасс используют: болты, винты, шпильки, гайки, шайбы. Винты заворачиваются в детали отвёрткой, а болты — специальными ключами.

Для вворачивания болтов, винтов и шпилек в одной из деталей делается отверстие с резьбой (рис. 6.5).

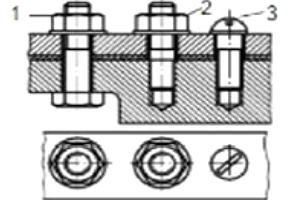

Рис. 6.5. Основные виды резьбовых соединений

При шпилечном соединении двух деталей вторая деталь прижимается к первой с помощью гайки.

Шайбы служат прокладками под головками винтов и болтов, чтобы не портились поверхности соединяемых деталей. Шайбы не дают гайкам отвинчиваться.

Заклёпки. Эти крепёжные детали используют при сборке деталей из металлов и пластмасс. Заклёпка представляет собой металлический стержень, на одном конце которого имеется закладная головка полукруглой, полусферической, плоской или двояковыпуклой формы (рис. 6.6, а).


Рис. 6.6. Клёпка деталей из металлов и пластмасс:
а — виды заклепок; б — технология клепки: 1 — натяжка; 2 — поддержка: 3 — замыкающая головка заклёпки; 4 — обжимка

Для установки заклёпок сначала на соединяемых листах размечают и накернивают центры будущих отверстий. Листы скрепляют с помощью тисков или струбцин. Затем просверливают отверстия. Заклёпку вставляют в отверстия и устанавливают соединяемые листы на поддержку. Поддержка — это массивный металлический стержень с лункой по форме закладной головки заклёпки с углублениями под головку заклёпки.

С помощью натяжки и молотка осаживают (уплотняют) соединяемые листы.

Натяжка изготавливается в виде стержня с отверстием в рабочей части. Окончательную форму замыкающей головки придают с помощью обжимки.

Обжимка — это приспособление в виде стержня с лункой на рабочей части.


Словарь


гвоздь; шуруп; саморез; болт; гайка; шпилька; шайба; заклёпка; поддержка; натяжка; обжимка.



Проверьте себя:

1*. Почему выступающие концы гвоздей дополнительно сгибают и вгоняют в древесину?

2. Чем саморезы удобнее шурупов?

3. В каком случае детали из древесины соединяют на болтах?

4. Чем различаются между собой винты и болты?

5*. Разборным или неразборным является заклёпочное соединение деталей из металлов и пластмасс?

* Объясните, почему опытные мастера, плотники и столяры, забивают гвозди под небольшим углом к направлению слоев древесины. Почему многие пластмассовые детали нецелесообразно соединять с помощью заклёпок?
