§ 1.3 Конструкторская документация
Содержание
Подумайте, какие графические и текстовые документы могут понадобиться при конструировании изделий.
Конструкторская документация — это совокупность графических и текстовых документов, с помощью которых определяют вид, размеры и другие параметры будущего изделия. В них содержатся необходимые данные для его разработки, изготовления, контроля, эксплуатации и ремонта. Виды документов установлены стандартом.
Все государственные стандарты на конструкторскую документацию представлены в документе, называемом Единая система конструкторской документации (ЕСКД).
Основные виды конструкторских документов
• Чертёж детали (рис. 1.4, а) содержит изображение детали и другие данные, необходимые для её изготовления и контроля. На нём задаются размеры, материал, характер термообработки, чистота обработки поверхности и допустимые отклонения от указанных на чертеже размеров.
Рис. 1.4. Чертёж детали (а)
• Сборочный чертёж (рис. 1.4, б) содержит изображения сборочной единицы и другие данные, необходимые для её сборки (изготовления) и контроля. Этот чертёж даёт представление о расположении и взаимной связи деталей и других его составных частей. Он обеспечивает возможность сборки всего изделия и контроль соответствия результатов данным проекта.

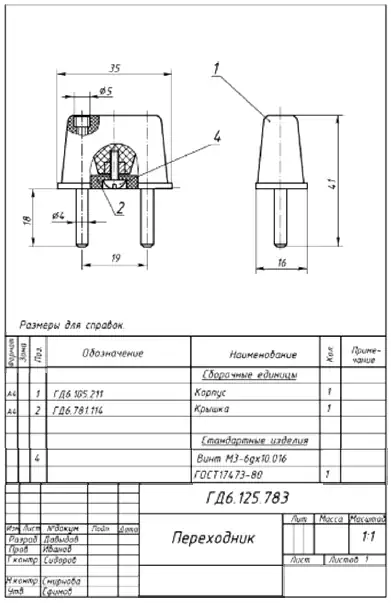

Рис. 1.4. Сборочный чертёж (б)
• Чертёж общего вида определяет конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия. При необходимости оно изображается с разрезами и сечениями. В чертеже общего вида даётся текстовая часть и надписи для лучшего понимания конструктивного устройства.
• Габаритный чертёж содержит контурное (упрощённое) изображение изделия с габаритами, установочными и присоединительными размерами. Используя габаритный чертёж автомобиля, можно построить гараж для него.
• Монтажный чертёж содержит контурное (упрощённое) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения.
• Схема является документом, на котором составные части изделия и связи между ними показаны в виде условных изображений или обозначений. Существуют кинематические, электрические и другие схемы (рис. 1.5).
Рис. 1.5. Электрическая (а) и кинематическая (б) схемы
Все условные изображения выполняются с соблюдением ГОСТов. На схеме не соблюдаются размеры и пропорции конструкции.
На электрических схемах с помощью условных графических изображений показывают устройство электрических цепей. Электрическая цель — это совокупность соединённых между собой устройств и элементов, по которым протекает электрический ток.
На кинематических схемах показывается последовательность передачи движения от двигателя к рабочим органам машины с помощью зубчатых колёс, ходовых винтов, валов, шкивов, муфт и т. п.
Частью конструкторской документации являются текстовые документы: спецификации, пояснительные записки, технические условия, инструкции и т. п.
Профессии и производство
Знать черчение, владеть правилами выполнения, оформления и чтения различных видов конструкторской документации должны специалисты разных областей: инженеры-конструкторы, инженеры-технологи, дизайнеры, архитекторы, модельеры-конструкторы и другие специалисты.
Проверьте себя:
1. Какие аиды чертежей входят в конструкторскую документацию?
2. Для чего предназначен сборочный чертёж?
3. Что такое схема? Чем она отличается от чертежа?
4. Какие аиды схем вы знаете?
5*. Можно ли с помощью схемы изобразить какой-либо вид трикотажной вязки или последовательность приготовления какого-нибудь блюда?
* Подумайте, почему при проектировании и производстве используют графическую документацию, а не иллюстрированное описание изделия.
