§ 4.3 Гидравлические двигатели
Содержание
В каких устройствах работают жидкостные и гидравлические двигатели? Приведите примеры таких двигателей из жизни, книг или фильмов.
Гидравлические двигатели бывают разных типов. Например, они могут быть в виде колеса с лопатками (рис. 4.4, а) или в виде гидротурбины (рис. 4.4, б).

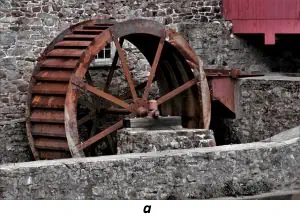

Рис. 4.4. Водяное колесо (а) и гидротурбина (б)
Гидротурбины устанавливают на гидроэлектростанциях. Они предназначены для преобразования кинетической энергии движущейся воды в механическую энергию вращающегося вала турбины. Эта механическая энергия с помощью электрогенератора преобразуется в электрическую энергию.
Гидравлические двигатели вращательных движений называют гидромоторами.
Наиболее распространёнными конструкциями гидромоторов являются шестерённый (рис. 4.5, а), роторный (рис. 4.5, б), пластинчатый, радиальнопоршневой и поршневой с наклонным блоком.
Рис. 4.5. Гидромоторы: а — шестерённый; б — роторный

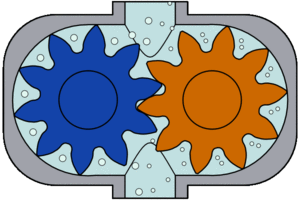

Работа гидронасоса
В шестерённом гидромоторе давление жидкости заставляет вращаться сцеплённые между собой зубчатые колёса.
В роторном гидромоторе жидкость под большим давлением давит на зубцы ротора, заставляя его вращаться. В пластинчатом гидромоторе жидкость под высоким давлением действует на пластины ротора.
В радиально-поршневом моторе на роторе установлены цилиндры с поршнями. Роликами поршни упираются в корпус с волнообразным контуром. Это обеспечивает вращение ротора.
Особую группу гидравлических двигателей составляют гидроцилиндры. Рабочая часть гидроцилиндров совершает только возвратно-поступательное движение. Принцип действия гидроцилиндров во многом схож с принципом действия пневмоцилиндров.
Жидкость под давлением может поступать в цилиндр с одной стороны.
Возврат поршня в исходное положение осуществляется пружиной (рис. 4.6, а) или каким-то внешним дополнительным усилием. Так, например, работает гидравлический домкрат.
Рис. 4.6. Гидроцилиндры: а — односторонний; б — двухсторонний

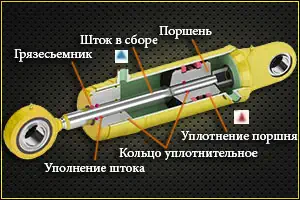

Из чего состоит гидравлический цилиндр
Гидроцилиндры, как и пневмоцилиндры, могут иметь и двухстороннюю подачу жидкости под давлением (рис. 4.6, б). Жидкость под давлением подаётся то с одной, то с другой стороны цилиндра.
Гидроцилиндры широко применяют в грузоподъёмных устройствах, в автомобилях, в качестве амортизаторов, дополняющих пружины, и как силовые устройства в рабочих машинах.
Проверьте себя:
1*. Где сейчас применяют гидродвигатели в виде большого колеса?
2. Перечислите основные конструкции гидромоторов.
3. Где применяются двигатели в виде гидроцилиндров?
* Попробуйте, разобраться, как работает домкрат. Почему, действуя на его приводной рычаг малой силой, нам удаётся поднять очень большой груз?
