Глава 4. Техника
§ 4.1 Органы управления технологическими машинами




Техника


Для того чтобы техника (машина или устройство) выполняла нужную работу, ею нужно уметь управлять. Поэтому любое устройство должно иметь органы управления. Органы управления простыми техническими устройствами легки в управлении, а органы управления сложными техническими устройствами представляют собой сложные системы.



Вы узнаете:

• что такое органы управления техникой и что они могут включать в себя;

• как осуществляется системное управление и что могут включать в себя разные по назначению системы управления;

• для чего и с помощью чего автоматизируется управление техникой и техническими системами.

Вы научитесь:

• разбираться в органах управления техникой, в предназначении и видах устройств автоматики;

• собирать модели автоматических устройств.



Органы управления технологическими машинами


Как управлять транспортным средством, у которого всего одно колесо?


Любая технологическая машина для выполнения своих функций имеет двигатель, передаточный механизм и рабочий орган, совершающий полезную работу.

Вы уже познакомились с видами двигателей, трансмиссий, рабочих органов различных машин. Но для того чтобы любую машину привести в действие, сначала надо запустить двигатель, затем направить рабочий орган в нужное место, сообщить ему необходимую скорость, силу воздействия, по окончании работы или при экстренной ситуации остановить работу машины.

Для приведения любой машины в действие нужны органы управления. Например, органами управления самокатом могут быть рычаги, соединённые через рулевую колонку с управляемым колесом (рис. 4.1, а). В современном велосипеде (рис. 4.1, б) органов управления гораздо больше.



Рис. 4.1. Органы управления самокатом (а) и велосипедом (б)

Кроме рычажного руля, для управления скоростью в нём имеются специальные переключатели скорости. Управление тормозами вынесено на руль.

В скутере с двигателем внутреннего сгорания органы управления состоят уже из четырёх основных узлов. Это рычажный руль для управления передним колесом, ручка газа на правом рычаге руля для управления скоростью движения, задний тормоз и передний тормоз с обеих сторон руля. Кроме того, на рулевой панели размещены датчики, управляющие кнопки и переключатели.

У более сложных технологических машин количество узлов и элементов, входящих в органы управления, ещё больше и конструктивно они гораздо сложнее.

Органы управления технологическими машинами могут иметь разный внешний вид и устройство (рис. 4.2).

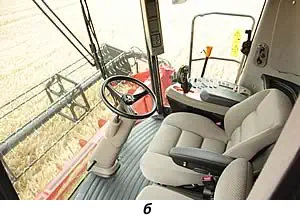

Рис. 4.2. Органы управления:
самолётом (а); комбайном (б); кораблем (в); танком Т-34 (г); снегоходом (д); моторной лодкой (е); автомобилем (ж); подъёмным краном (з); гусеничным трактором (и)

Например, для управления направлением движения автомобиля служит рулевой механизм. В гусеничном тракторе такое управление осуществляется специальными рычагами. Подъёмным краном управляют с помощью джойстиков. С подобными органами управления вы могли встречаться в приставках для компьютерных игр.

Современные технологии управления машинами направлены на то, чтобы это управление осуществлялось под действием силы мысли человека. Имеются экспериментальные установки, которые позволяют водить автомобиль или самолёт, не касаясь руками руля или штурвала.


Словарь


органы управления.



Проверьте себя:

1*. Какие органы управления имеет современный велосипед?

2*. Какие дополнительные средства управления имеет скутер?

3*. С помощью чего управляют гусеничным трактором?

4. Как управляют действиями подъёмного крана?

5. Почему у самолёта так много органов управления?

6. Какие перспектив ныс технологии управления техникой разрабатываются в настоящее время?



* Подумайте, всё ли то, чем оборудован современный дорогой легковой автомобиль, нужно обычному автолюбителю в повседневной практике вождения.
