§ 4.4 Основные элементы автоматики

Содержание

Почему запрещается в системе аварийной защиты электросети от коротких замыканий устанавливать кустарно изготовленные плавкие предохранители?

Любая система автоматизированного управления (САУ) состоит из отдельно связанных между собой элементов.

Элементом автоматики называют часть системы, в которой происходят качественные или количественные преобразования каких-либо сигналов или воздействий. Они обеспечивают также передачу преобразованного воздействия от предыдущего элемента к последующему. Каждый такой элемент выполняет определённые функции, которые определяют технологический процесс или функционирование системы.

Датчики. Источниками информации в САУ служат датчики автоматики.

Датчик — это устройство, преобразующее входное воздействие любой физической природы и величины в сигнал, удобный для дальнейшего использования, чаще всего в электрический сигнал.

В зависимости от вида входной (фиксируемой) величины различают: датчики механических перемещений (линейных и угловых), пневматические, электрические, расходомеры, датчики движения, скорости, ускорения, усилия, температуры, света, излучения, давления, деформации и др.

По принципу действия датчики можно разделить на генераторные и параметрические.

Генераторные датчики осуществляют непосредственное преобразование входной величины в электрический сигнал. Параметрические датчики преобразуют входную величину в изменение какого-либо электрического параметра, например сопротивления проводника, свойств конденсатора или катушки с проводом. Так выглядит блок датчиков пожарной сигнализации для жилых и производственных помещений (рис. 4.7).

Усилители сигналов. Сигналы, которые дают датчики в системах управления, очень слабые и нуждаются в усилении. Поэтому системы автоматического управления имеют специальные усилители сигналов (электронные, магнитные, электромагнитные усилители, редукторы, гидравлические усилители, работающие по принципу домкрата).

Командоаппараты. Для управления автоматической системой в АСУ вводятся командоаппараты, предназначенные для подачи от оператора в систему управления различных внешних воздействий и команд. К командоаппаратам относятся кнопки, выключатели, рубильники (рис. 4.8, а), разъединители (рис. 4.8, б) и т. д.

Предохранители. В автоматизированных системах устанавливают элементы защиты. Они предназначены для выполнения предохранительных функций при нарушениях в режимах работы. Это токовые реле, электротепловые реле, автоматические выключатели, предохранители и т. д.

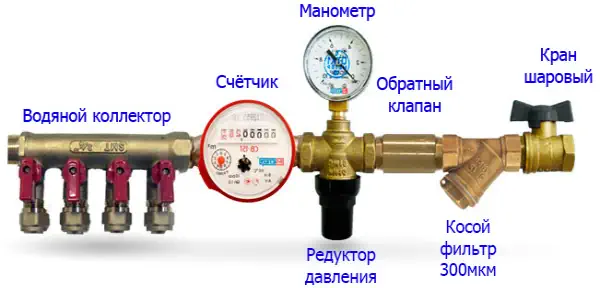

Контрольно-измерительные приборы. Эти устройства предназначены для получения количественных данных и контроля различных величин и параметров состояния или работы управляемого объекта или самой системы управления (рис. 4.9, а).

Автоматические устройства. К элементам автоматики относят автоматические регуляторы, сигнальную аппаратуру (рис. 4.9, б).

Проверьте себя:

1. Что такое датчик?

2. Какие виды датчиков существуют?

3. Как различаются датчики по принципу действия?

4. Почему в системах управления датчики дополняются усилителями?

5. С помощью чего система автоматического управления воздействует на управляемый объект?

6. Для чего в системах управления нужны командоаппараты?

7. Почему в системах управления устанавливаются предохранители?

8*. Какую роль в системах автоматического управления играют контрольно измерительные приборы и элементы сигнализации?

* Подумайте, нужно ли устанавливать автоматы, включающие свет при входе в помещение и гасящие его при выходе, можно ли для этого использовать командоаппараты.
