Техническое моделирование на уроках столярного дела
Модель грузового автомобиля
Модель грузового автомобиля доступна для изготовления в 5-6 классах.

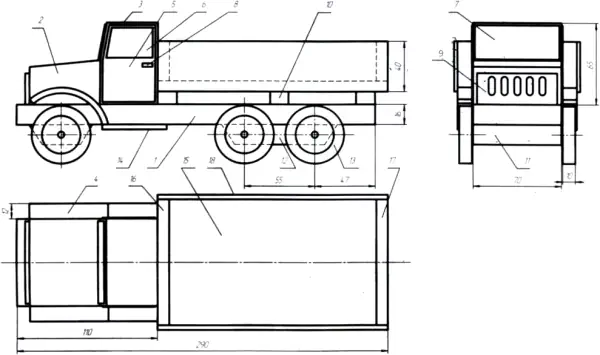

Сборочный чертеж модели грузового автомобиля
Спецификация на модель грузового автомобиля
| № | Наименование | Количество | Материалы |
| 1 | Рама | 1 | Древесина 290*75*25 |
| 2 | Капот | 1 | Древесина 80*60*40 |
| 3 | Кабина | 1 | Древесина 75*70*50 |
| 4 | Крыло | 2 | Фанера S12 80*80 |
| 5 | Дверь | 2 | Картон Sl 70*10 |
| 6 | Стекло двери | 2 | Картон цветной, пластик 40*35 |
| 7 | Стекло переднее | 1 | Картон цветной, пластик 70*40 |
| 8 | Ручка двери | 2 | Древесина 10*3*3 |
| 9 | Решётка радиатора | 1 | Фанера S4 70*30 |
| 10 | Брус поперечный | 3 | Древесина 115*20*15 |
| 11 | Передний мост | 1 | Древесина 75*55*25 |
| 12 | Задний мост | 1 | Древесина 100*75*25 |
| 13 | Колесо | 6 | Фанера S10 55*55 |
| 14 | Подножка | 1 | Фанера S4 100 *60 |
| 15 | Дно кузова | 1 | Древесина 200*110*20 |
| 16 | Передний борт кузова | 1 | Древесина 110*40*20 |
| 17 | Задний борт кузова | 1 | Древесина 110*40*20 |
| 18 | Боковой борт кузова | 2 | Фанера S4 200*50 |
Маршрутная карта на изготовление модели грузового автомобиля
1. Изготовить раму модели — деталь № 1 (рис. 1).
2. Окрасить раму модели (рис. 2).
ʒ. Изготовить капот модели — деталь № 2 (рис. 3).
4. Окрасить капот модели (рис. 4).
5. Приклеить капот к раме на расстоянии 10 мм от переднего торца рамы (рис. 5).
6. C нижней пластины платформы соединение дополнительно укрепляется двумя гвоздями 25 мм длиной или шурупами (рис. 6).
7. Изготовить кабину модели — деталь № ʒ (рис. 7).
8. Окрасить кабину (рис. 8).
9. Установить кабину на место по сборочному чертежу на клею, дополнительно укрепить соединение на 1 шуруп или гвоздь (рис. 9).
10. Изготовить передний мост — деталь № 11 (рис. 10).
11. Окрасить передний мост под цвет рамы (рис. 11).
12. Приклеить передний мост к нижней пластине рамы со-* гласно сборочному чертежу. Соединение на клею можно усилить гвоздями или шурупами длиной 20-25 мм таким образом, чтобы не попасть в отверстие диаметром 2 мм, которое нужно для установки колес на шурупах (рис. 12).
13. Изготовить задний мост — деталь № 12 (рис. 13).
14. Окрасить задний мост под цвет рамы (рис. 14).
15. Приклеить задний мост к нижней пластине рамы и усилить соединение гвоздями длиной 25 мм. Гвозди не должны пройти через отверстия под шурупы (рис. 15).
16. Из фанеры толщиной 3-4 мм изготовить решётку радиатора — деталь № 9 (рис. 16).
17. Окрасить решётку, приклеить к передней части капота, можно также дополнительно укрепить ее на 2-4 мелких гвоздях (рис. 17).
18. Колёса (деталь № 13) наружным диаметром 46-48 мм вырезать лучше всего из фанеры или твёрдой древесины толщиной 10 мм; отдельно диск диаметром 30 мм, с осевым сквозным отверстием диаметром 4-5 мм и покрышка — кольцо с внутренним диаметром 30 мм и наружным — 46-48 мм. Детали колеса красятся отдельно, после высыхания краски их следует склеить (рис. 18).
19. После высыхания клея колеса приворачиваются к мостам шурупами длиной 30-40 мм через шайбу диаметром 4 мм (рис. 19).
20. Изготовить из фанеры или твердой древесины толщиной 12 мм два крыла — деталь №4 (рис. 20). Окрасить детали под цвет кабины.
21. Установить крылья согласно чертежу. Если соединение дополнительно укрепить на гвозди длиной 20-25 мм, то в крыльх необходимо просверлить по 2 отверстия диаметорм 1,5-2 мм (рис. 21, 22).
22. Из фанеры толщиной 3-4 мм изготовить подножку — деталь № 14 (рис. 23).
Окрасить ее под цвет рамы.
23. Приклеить подножку согласно чертежу, дополнительно укрепить соединение на 4 гвоздя длиной 10-15 мм (рис. 24).
24. Изготовить 3 поперечных бруса — деталь № 10 (рис. 25).
25. Окрасить поперечные брусья.
26. Приклеить поперечные брусья к верхней поверхности рамы согласно чертежу (рис. 26).
27. Кузов изготавливается в такой последовательности:
а) изготовить дно — деталь №15 (рис. 27);
б) изготовить передний и задний борта — деталь № 16, 17 (они одинаковых размеров) (рис. 28);
в) соединить дно с передними и задними бортами клеем и гвоздями (рис. 29);
г) из фанеры толщиной 4 мм выпилить два продольных борта — деталь № 18 (рис. 30);
д) продольные борта приклеить к дну кузова и укрепить гвоздями длиной 16-20 мм (рис. 31);
е) окрасить готовый кузов (рис. 32).
28. Кузов приклеить на верхнюю поверхность платформы согласно сборочному чертежу (рис. 33).
29. Из картона или пластика толщиной примерно 1 мм вырезать переднее стекло модели — деталь № 7 (рис. 34). При необходимости деталь можно покрасить, после высыхания приклеить по месту назначения (рис. 35).
30. Из картона или пластика толщиной около 1 мм вырезать дверь — деталь № 5 (рис. 36) и дверное стекло — деталь № 6. Стекло по размерам должно совпадать с размерами выреза в двери для стекла (рис. 37). Примерить дверь, посмотреть, как она будет смотреться на модели. Окрасить дверь под цвет кабины. Вторая дверь выполняется как зеркальное отображение первой.
31. Вклеить стекло в проем двери (рис. 38).
32. Приклеить двери к бокам кабины (рис. 39).
33. Выстрогать брусочек сечением 2×2 мм, отрезать 2 детали длиной 10-12 мм, шлифовать. Это будут дверные ручки (деталь №8). Окрасить детали и приклеить их по месту (рис. 40).
На модели можно по желанию обозначить или изготовить и установить номер, выполнить какие-то надписи на кузове, капоте, дверях.
