Инструменты и оборудование
Столярные инструменты
К контрольно-измерительному и разметочному инструменту (рис. 6) относятся: метр столярный и рулетка (1 и 2 м), угольники металлические и деревянные, различные по назначению циркули (кронциркуль, нутромер, штангенциркуль), рейсмусы, угломеры (ерунок, малка).
1 — рулетка; 2 — угольник; 3 — складной метр; 4 — малка; 5 — уровень; 6 — циркуль; 7 — рейсмус; 8 — отвес; 9 — шило

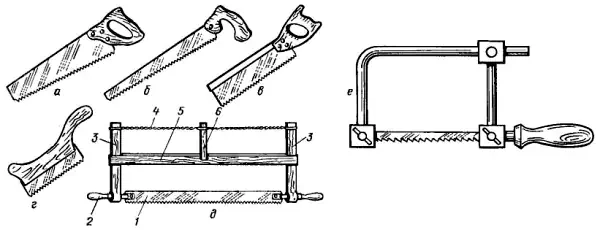

К пильному инструменту (рис. 7) принадлежат ручные пилы различного назначения, размеров и форм полотна, ножовки, лобзики, обушковые пилы, наградки, пилки для раскроя шпона.
а — поперечная ножовка (широкая); б — узкая ножовка; в — ножовка с обушком; г — ножовка-наградка;
д — лучковая пила (1 — полотно; 2— ручка; 3 — стойки; 4 — тетива; 5 — средник; 6 — закрутка); е — лобзик
Лучковые пилы употребляют для распила материала поперек, вдоль, под углом, запиливания проушин и шипов, спиливания концов «на ус», для точной подгонки торцов брусков. Hаградка нужна для пропила в древесине несквозных прорезей и пазов. Ножовки с широким полотном служат для запиливания шипов проушин, для распила поперек волокон широких досок и щитков, а с узким полотном — для работы по выпиливанию криволинейных заготовок.
Ножовка с обушком пригодится в случае спиливания концов «на ус», при точной торцовке, для распила мелких деталей.
Лобзики применяют тогда, когда необходимо выпилить отверстие или сложный контур в тонких деталях, в пластинках искусственных имитирующих и природных материалах, например кости.

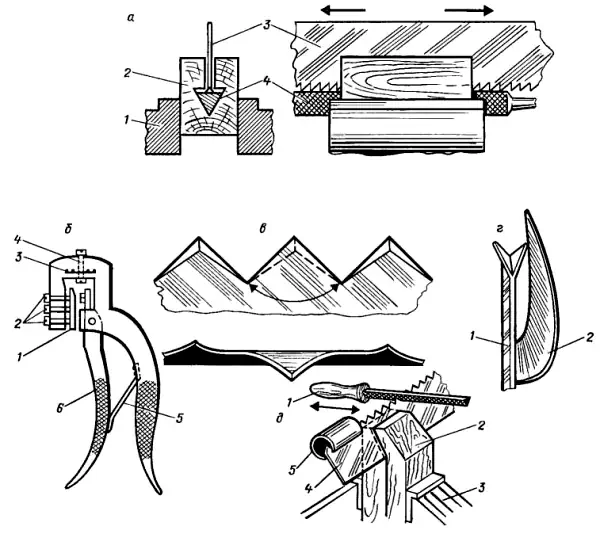

Затачивают пилы, используя разводку, напильник и приспособление для правки пил (рис. 8.).
а — фугование пил (1 — тиски; 2 — деревянный шаблон; 3 — полотно пилы; 4 — напильник);
б — разводка универсальная (1 — пластинка; 2 — регулировочные винты; 3 — шкала, показывающая величину развода; 4 — винт с упором, регулирующий высоту отгибаемого зуба; 5 — пружина; 6 — рычаг для отгиба зуба от пилы);
в — разведенные зубья пилы; г — контрольный шаблон для правильности развода зубьев (1 — пила; 2 — шаблон);
д — заточка зубьев разведенной пилы (1 — резиновая трубка; 2 — деревянный прижим; 3 — тиски; 4 — полотно пилы; 5 — резиновый чехол)
Пилки перед разводкой сначала правят, выравнивая вершины зубьев, затем зубья доводят до одинаковой формы и размера и только после этого разводят. Следует отметить, что чем толще пила, тем интенсивнее развод. Для тонких пил развод должен быть в 2 раза больше толщины пилы. Необходимо также помнить, что развод больше при пилении мягкой древесины и меньше — твердой, а наградку и мелкозубую обушковую пилы не разводят вовсе.
Затачивают зубья пил поочередно — сначала четные, затем нечетные. При заточке необходимо выдерживать одинаковый нажим и размах движений. Заточку зубьев пил ведут трехгранным напильником с мелкой насечкой.

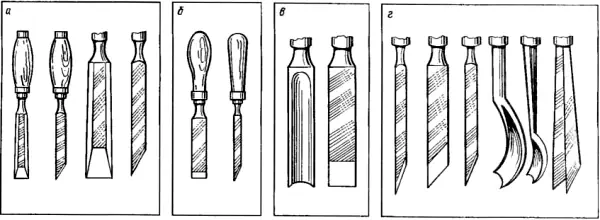

Столярные стамески и долота (рис. 9) нужны главным образом на предварительных этапах работ при реставрации мебели. Долота при одинаковой конструкции и форме имеют разную ширину режущей части (от 3 до 16 мм) и разные углы заострения (от 25 до 35°).
а — долота столярные; б — стамески плоские столярные; в — стамески полукруглые столярные; г — резчицкие стамески
Служит долото в реставрации для тех же целей, что и в столярном деле,— выборке проушин, гнезд, пазов, прорубке сквозных и глухих отверстий, для зачистки поверхности. После долот в работу вступают стамески. Ими подчищают отверстия, доводя их до назначенных размеров. А на мелких работах по прорубке отверстий используют только этот инструмент.
Стамески различают плоские и полукруглые. В различных работах дополнительно понадобятся стамески определенного профиля для контурной и трехгранно-выемчатой резьб, рельефной и скульптурной резьб и т. д.

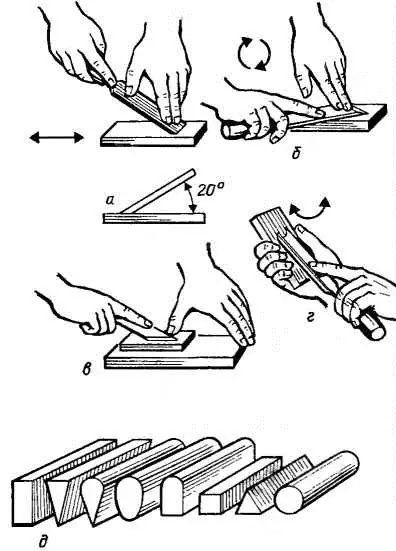

Заточку и правку долот и стамесок проводят на точильном круге, а затем на оселке (рис. 10).
а, б — затачивание прямой стамески со стороны фаски и с лицевой стороны; в — положение ножа-косяка при затачивании на мелкозернистом бруске; г — правка полукруглой стамески на весу; д — оселки для правки резчицких стамесок
Правят стамески на оселках, имеющих профиль, соответствующий профилю стамески.
В столярном деле строгальный инструмент (рис. 11) всегда в почете.
а — деревянный рубанок; б — металлический рубанок;
в — фуганок (1 — корпус; 2 — державка; 3 — леток; 4 — клин; 5 — нож; 6 — упор; 7 — пробка; 8 — прижим; 9 — винт; 10 — ручка); г — отборник;
д — фальцгебель; е — зензубель; ж — шпунтубель; з — грунтобель; и — штап; к — калевка; л — галтель; м — горбачи (с вогнутым и выпуклым дном)
Только при помощи этого инструмента можно получить изделия с точными размерами самых разных профилей и форм с необходимой шероховатостью поверхности изделия. У всех этих инструментов практически одинаковое устройство: деревянное (или металлическое) основание, нож и клин (или винт) для закрепления ножа в корпусе на определенную высоту (вылет) от подошвы инструмента. Вся разница этих инструментов в ширине и устройстве ножа, а также в профиле последнего.
Для грубых работ по первоначальному строганию материала используют рубанок — шерхебель. При работе от этого инструмента остается рифленый в виде неглубоких борозд след. Задача шерхебеля — снять основную массу материала, оставив необходимый запас для продолжения обработки другим инструментом. Для лучшего забора материала в леток инструмента нож шерхебеля делают полукруглым, а его вылет от подошвы 1—3 мм. Выравниваются борозды рубанком с прямой режущей кромкой ножа Фуганок рассчитан на работу с большими по площади и длинными деталями.
Семейство рубанков-горбатиков — набор инструмента (обычно 2 — 3 рубанка) для обработки криволинейных поверхностей Выборку четвертей (вдоль и поперек волокон) производят зензубелем. Калевки имеют лезвие и подошву инструмента определенного профиля, что при работе дает такой же профиль на материале.
Заточку ножей рубанков начинают на точильном круге (рис. 12) и продолжают на оселке (на точиле формируют лезвие, на оселке доводя его до необходимой остроты).
