Чеканка, басма, насечка
Способы отделки металла
Готовое изделие — будь то ювелирное украшение, скульптурная отливка, чеканный рельеф или посуда, имеющая утилитарное назначение — обязательно на завершающем этапе подвергается декоративной отделке. Она не только улучшает внешний вид предмета, но и защищает его от коррозии. Хорошо отделанное изделие приятно взять в руки. Оно гигиенично, так как с него легко удаляются всевозможные загрязнения. На протяжении многих столетий мастера изобретали все новые и новые способы отделки металла. Они научились шлифовать и полировать поверхность изделий из металла, придавать ей при необходимости шероховатую фактуру, окрашивать. Существует множество рецептов нанесения тончайших защитных пленок самых разнообразных цветов. В средние века фактура и окраска металла имели глубоко символическое значение. Это учитывалось при выполнении на металле всевозможных гербов. Так, «геральдическим» считалось вороненое железо, отполированное до зеркального блеска серебро и золото с канфарейной поверхностью, образованной мельчайшими точечными углублениями.
В древности особенно тщательно металл полировали при производстве зеркал. По утверждению Плиния Старшего, лучшие зеркала изготовляли «из смеси меди и олова», то есть бронзы. Но так же легко до зеркального блеска полируется медь и латунь. Современные мастера, использующие полировку как способ декоративной отделки металла, хорошо знают, что так же прекрасно полируются другие сравнительно новые сплавы на медной основе: мельхиор и пейзилъбер, напоминающие по цвету серебро.
Полированию, как правило, предшествует шлифование, которое выравнивает поверхность металла, удаляя всевозможные вмятины, царапины и выступы.
Шлифование. Ono выполняется с помощью абразивных материалов естественного происхождения — корунда, алмаза, кремния, кварца, наждака и искусственных — карбида кремния (карборунда), карбида бора, электрокорунда и др.
Абразивы (частички различной зернистости и большой твердости), наклеенные на бумагу или ткань, называют шлифовальными шкурками. В практике шлифовальную шкурку на бумажной основе именуют также наждачной бумагой. Шкурка на тканевой основе бывает простой и водостойкой. Водостойкую шкурку применяют в тех случаях, когда металл необходимо смачивать водой пли какой-либо другой охлаждающей жидкостью. Шлифовку выполняют вначале крупнозернистой наждачной бумагой, постепенно переходя к самой мелкозернистой. Рельефные поверхности шлифуют, нажимая на шкурку ладонью или пальцем. При шлифовке ровных поверхностей шлифовальную шкурку укрепляют на деревянной колодке в виде прямоугольного бруска.

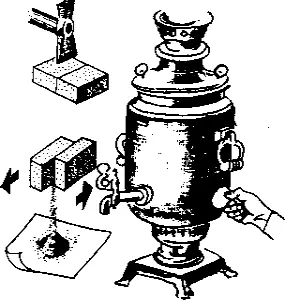

На последней стадии шлифовки применяют различные шлифовальные пасты, выпускаемые промышленностью. Старые мастера иногда для шлифования применяли мельчайший порошок из толченого красного кирпича. В старину им чистили даже стволы огнестрельных орудий. В народном быту кирпичная мука кое-где и по сей день популярное средство для очистки и шлифовки медной посуды, в особенности самоваров. Специально подобранный кирпич мыли дочиста, а затем очень тщательно сушили и раскалывали пополам. Одну половину кирпича терли о другую до тех пор, пока их трущиеся поверхности не становились совершенно ровными. Только после этого на пол стелили сухую тряпку или газету, на которую при трении половинок кирпичей сыпался очень мелкий красно-оранжевый порошок — кирпичная мука. Ею припудривали влажную тряпку и натирали медный таз, чайник или самовар (рис. 1).
Кирпичная мука снимала образовавшиеся на поверхности металла окислы, открывая чистый металл. Вначале крупинки кирпича, имевшие острые грани, действовали как мельчайшие режущие инструменты, срезая окисленный металл, затем, когда острые грани округлялись, зерна начинали меньше срезать металл, а больше выглаживать, лощить, а то и полировать до зеркального блеска.
Полирование. Отшлифованное металлическое изделие полируется с помощью специальных полировальных паст, в которые могут входить мел, известь, доломит, окиси хрома, алюминия, железа.
Для полировки металла в быту довольно часто применяют мел или зубной порошок, смоченный водой. Хорошую полировальную пасту легко приготовить из зубного порошка, смешав его с нашатырным спиртом до образования сметанообразной массы. Особенно хорошо полируются такой пастой медь и ее сплавы — латунь и бронза.
К концу лета, в августе, где-нибудь у калитки сада для сельского жителя была уже припасена готовая природная паста. Достаточно было сорвать гроздь - другую спелых ягод красной бузины и натереть ее соком самовар или какую-либо другую медную посуду, чтобы загорелась, засияла медная поверхность множеством бликов. Кстати, красную бузину сажали поблизости от дома еще и потому, что ее спелыми сочными плодами можно было при случае хорошо отмыть руки от всевозможных красителей, особенно растительного происхождения.
В технике и декоративно-прикладном искусстве наиболее часто для полирования металла применяется так называемая паста ГОИ (Государственного оптического института). Основу пасты составляет окись хрома. Различают грубую, среднюю и тонкую пасту. Грубой пастой удаляют мельчайшие царапины, оставшиеся на металле после обработки его абразивными материалами. Средней добиваются ровного блеска металла. После полировки тонкой пастой металл приобретает интенсивный зеркальный блеск.
C помощью пасты можно полировать металл как вручную, так и на полировальных кругах, работающих от электромотора. Частота вращения полировальных кругов должна быть в пределах от 2800 до 3000 оборотов в минуту. Нужно иметь как минимум 2 полировальных круга — один из войлока, а другой из ткани (бумазеи, миткаля и т. п.).

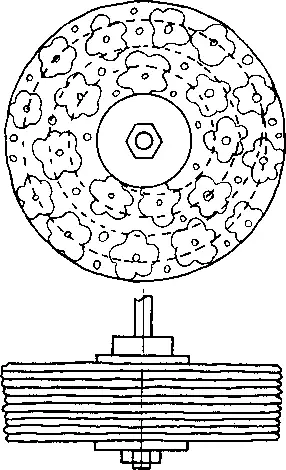

Войлочный шлифовально-полировальный диск составляют из нескольких слоев кругов диаметром от 15 до 30 см, которые вырезают из голенищ старых валенок. Толщина диска должна быть равной примерно 3—4 см. Смазав круги тонким слоем клея БФ-6, круги накладывают друг на друга, прижав сверху тяжелым грузом. Когда войлочный диск высохнет, в середине трубкой с остро заточенными краями просекают сквозное отверстие, диск укрепляют на валу электроточила, имеющего резьбу, с помощью двух больших шайб и гаек. Диск можно насадить также на короткий стержень с резьбой. Благодаря этому его можно будет легко закрепить в патроне сверлильного станка или дрели (рис. 2).
Матерчатый диск крепится так же, как и войлочный, но изготовляют его несколько иначе. Вырезанные из бумазеи, миткаля, сукна, хлопчатобумажной ткани круги сшивают вместе по нескольку штук в многослойные круги такой толщины, какую способна прострочить швейная машинка. От края отступают 3— 4 см и прошивают вначале по окружности, а затем по спирали, равномерно приближаясь к центру. Сшитые многослойные круги склеивают друг с другом. Край шириной 3—4 см клеем не смазывают.
Полировочную пасту наносят на диск во время его вращения.
При прикосновении бруска из пасты войлок окрашивается в зелено-бурый цвет. Полируемый предмет прижимают к войлочному кругу мягко, без сильного нажима. Время от времени его отнимают от вращающегося круга, контролируя качество обрабатываемой поверхности. Полирование закапчивают после того, как изделие станет гладким, приобретя равномерный блеск. Затем изделие полируют на тряпичном диске, который удаляет остатки пасты и усиливает блеск до зеркального.

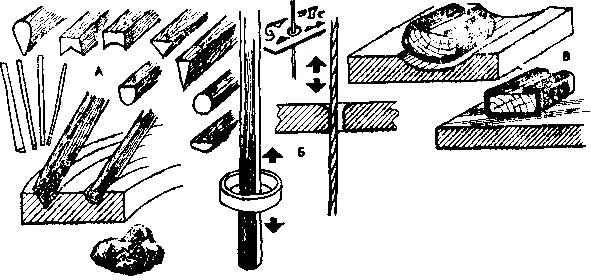

При ручной полировке паста наносится на куски войлока, фетра, сукна, кожи. Вначале металл обрабатывают пастой, нанесенной на войлок и кожу, а затем отполировывают до интенсивного блеска чистым фетром или сукном. Если нужно отполировать какие-то малодоступные поверхности, особенно в небольших ювелирных изделиях, находящиеся в узких углублениях, то полирование выполняют палочками из древесины, имеющей равномерную однородную текстуру: липы, березы, осины, лещины, бука и др. Палочки вырезают самой разнообразной формы, которая будет зависеть от характера обрабатываемых поверхностей — с цилиндрическим, полуцилиндрическим, прямоугольным, трапецеидальным, треугольным сечением, с выпуклой и вогнутой рабочей частью. Рабочую часть палочки натирают пастой. В процессе полировки частицы пасты проникают в древесину и закрепляются в них довольно прочно.

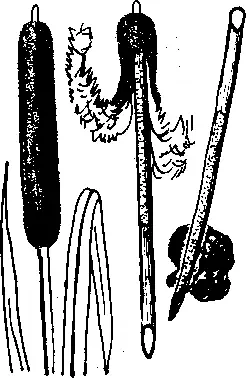

Отличные полировальные палочки можно сделать из деревянистого стержня болотного растения — рогоза. Стержень находится внутри созревшего початка. В августе темно-коричневые цилиндрические початки рогоза поднимаются высоко над узкими продолговатыми листьями и видны издалека. Срезанные початки сушат, затем удаляют пух, а из стержня, на котором он держался, делают шлифовально-полировальную палочку. Ее прочная шершавая поверхность хорошо удерживает шлифовальные и полировальные пасты (рис. 3).
Для полирования больших металлических поверхностей применяют различной формы деревянные колодки, оклеенные кожей внутренней стороной наружу. Вместо кожи используют также тонкий фетр (рис. 4).
Очень мелкие сквозные отверстия в ювелирных изделиях полируют с помощью прочной суровой нити или нескольких нитей, свитых в топкую веревочку. Один конец нити привязывают к гвоздику, вбитому в верстак, другой держат в руке. Нить натирают пастой, просовывают в отверстие, например в ажурной пластинке, и, натянув нить, полируют ею поочередно каждый проем. Можно поступить иначе: ажурную пластинку закрепить в тисках, а полировальную нить вставить в лобзик вместо пилки. Теперь нить перемещается при полировании, а полируемое изделие будет оставаться неподвижным.
Интенсивный блеск возникает на металле после полирования его гладилом или полировальником (рис. 5).
Полировальник изготовляют из высококачественной стали. Его рабочая часть имеет округлые формы, близкие к цилиндру, шару, конусу, тору. Поверхность полировальников тщательно шлифуется, полируется и закаляется. Блеск на поверхности изделия, полируемого гладилом, возникает в результате уплотнения и выглаживания верхних слоев металла. Уплотнение металла, В свою очередь, увеличивает его коррозийную стойкость. Полировальники можно изготовить из шариков и роликов от подшипников, приварив их на стальные стержни, которые заостряют и вбивают в деревянные ручки. Металлическую поверхность полируют, нажимая с некоторым усилием на полировник и ведя его в одном направлении так, чтобы после него возникала глянцевитая полоска. Рядом с ней проводят другую полоску — и так до тех пор, пока предназначенный для полирования участок не будет обработан полностью. При втором проходе полировальник ведут уже в поперечном направлении. Чтобы полировальник легко скользил по металлу, поверхность его смачивают полировальной водой. Приготавливают ее следующим образом: в воде растворяют небольшой кусочек мыла и добавляют нашатырный спирт, все это тщательно перемешивают — и полировальная вода готова. По окончании работы полированную поверхность металлического изделия натирают фетром или сукном, удаляя остатки засохшей полировальной воды. `
Еще в глубокой древности для полирования металла и камня мастера использовали различные высушенные травы, среди которых особо популярны были и остаются ими по сей день взморник и хвощ. Взморник собирают на берегу моря после отливов, и он доступен только жителям прибрежных районов. Различные виды хвоща можно встретить во всех уголках нашей страны: в лесу, в поле, в низких болотистых местах. В лесу в тенистых местах в изобилии встречается хвощ зимующий, на лугах и полях как сорняк растет хвощ полевой, в сырых местах встречаются большие заросли приречного хвоща. Все эти виды растений можно с успехом применять для полирования, так как во всех их частях содержатся мельчайшие частицы кремния. Но больше других кремнием богат так называемый хвощ зимующий, растущий в лесу. Траву срезают серпом, ножом или ножницами и сушат на солнце. Полировать можно сухой или слегка увлажненной травой. Иногда части засушенного растения наклеивают бумагу и пользуются ею так же, как и шлифовальной шкуркой. При желании легко изготовить очень удобную полировальную бумагу, листы которой можно хранить продолжительное время и использовать по мере необходимости. В ступке или в кофемолке сухое растение превращают в мелкий порошок. Затем распускают в клееварке заранее замоченный столярный (костный) клей (7 частей клея на 20 частей воды). В клеевой раствор добавляют 1 часть квасцов и 3 части глицерина. Квасцы предотвращают загнивание клея, а глицерин придает ему эластичность. Листы бумаги или ткани прикрепляют на стол кнопками, густо смазывают клеем и, не дожидаясь, когда он высохнет, насыпают измельченный хвощ, который уплотняют, прижав сверху к бумаге плоским щитом. Когда клей высохнет, лишний, не приставший к нему порошок удаляют жесткой, щетинной щеткой. Его, разумеется, не выбрасывают, а используют для изготовления других листов полировальной бумаги.
Следует сказать, что полирующие свойства есть даже у обычной бумаги: ведь в ее состав входит каолин. В быту эти свойства используют при очистке стекла. У полировальной бумаги из хвоща можно также с успехом использовать и обратную сторону, особенно при завершающем этапе отделки, при наведении глянца.
