Правила оформления чертежей швейных изделий

Изготовление чертежа и выкройки швейного изделия происходит по специальным правилам, установленным ГОСТом.

Чертеж — рисунок, выполненный по снятым меркам в определенном масштабе на альбомном листе или миллиметровой бумаге формата А и простым карандашом с помощью чертежных инструментов и приспособлений: линейки, угольника, циркуля, лекала и др.

На чертежах применяют условные обозначения и знаки, также оговоренные в ГОСТе.

По чертежу выполняют выкройку изделия в натуральную величину.

Все отрезки на чертеже швейного изделия имеют буквенное обозначение (BB₁; BB₂), все записи выполняются чертежным шрифтом.

Чертеж выполняется внутри рамки, левое поле которой равно 2 см, остальные поля равны 0,5 см. Величины мерок указываются в сантиметрах.

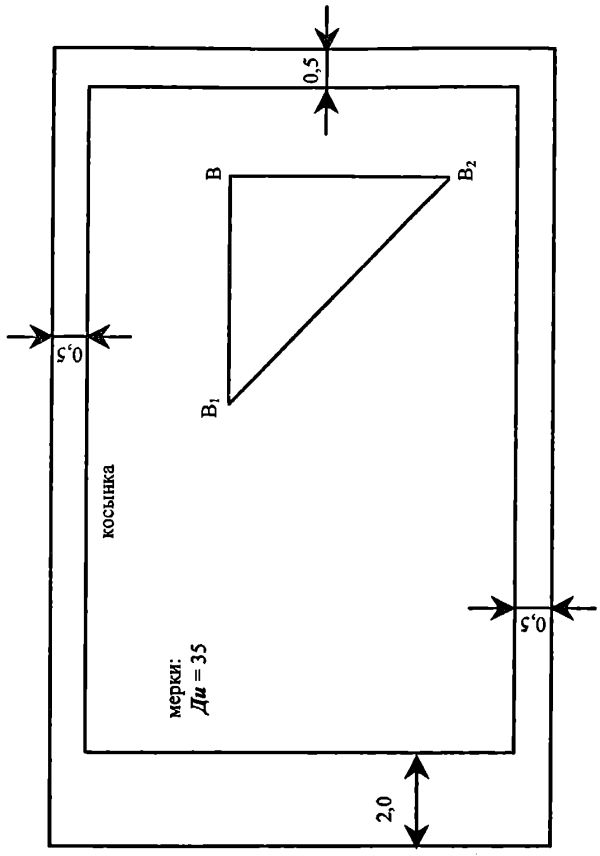

Чертеж косынки
