Урок 9 (вариант А)
Графическое изображение деталей и изделий из конструкционных материалов

Материальные технологии
Технологии обработки конструкционных материалов
§11. Графическое изображение деталей и изделий из конструкционных материалов

Сможете ли вы изготовить какую-либо деталь, не имея перед собой её изображения? Конечно же это почти невозможно сделать.

Любое изделие, как из древесины, так и из металла, состоит из отдельных деталей, которые соединены между собой. Чтобы правильно изготовить деталь, пользуются её графическим изображением в виде эскиза, технического рисунка, чертежа.

Изображение будущего изделия в виде эскиза, технического рисунка, чертежа называют графической документацией. Рассмотрим виды графических изображений подробнее на примере деталей изделий, которые могут стать вашим творческим проектом.

Изображение деталей из древесины

Эскиз — это изображение, выполненное от руки с указанием размеров (рис. 28, б).

Рис. 28. Подставка для ручек и карандашей: а - технический рисунок; б - эскиз детали «основание»

Технический рисунок так же, как и эскиз, выполняют без чертёжных инструментов, однако он представляет собой объёмное изображение детали, в котором примерно соблюдены пропорции между' отдельными её частями (рис. 28, а, 29, а).

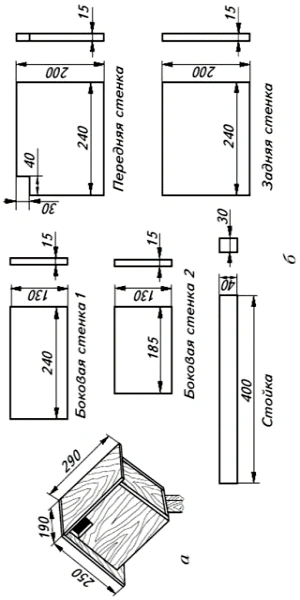

Рис. 29. Домик для птиц: а - технический рисунок; б - чертежи его деталей

Чертёж — это изображение детали, изделия с указанием размеров, масштаба, названия, материалов.

Чертёж выполняют с помощью чертёжно-измерительных инструментов: линейки, угольника, циркуля, транспортира. Чертежи также можно выполнять на компьютере.

Для того чтобы создать наиболее полное представление о форме детали, на чертеже показывают несколько её видов. Эти виды можно полупить, если посмотреть на деталь с различных направлений. Например, если посмотреть на деталь «стенка» с разных сторон (на рис. 30 они показаны стрелками): спереди (Л), слева (Б) и сверху (В), а потом ушиденное изображение перенести на лист бумаги, получится три различных вида этой детали.

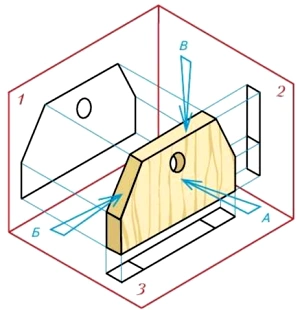

Рис. 30. Виды детали «стенка» с различных сторон: А, Б, В - направления взгляда

На чертеже (рис. 31) эти виды называются: главный вид 1, или вид спереди, вид слева 2, вид сверху 3. Их изображают с указанием размеров (в миллиметрах), видимых и невидимых линий.

Рис. 31. Чертёж детали «стенка»: 1 - главный вид; 2 - вид слева; 3 - вид сверху: а - основные линии; б - штриховые линии; в - размерные и выносные линии; г - штрихпунктирные линии

На чертеже в правом нижнем утлу в виде небольшой таблицы указывают название детали, материал и масштаб изображения.

Рассмотрим основные линии, используемые на чертежах. Контуры детали обозначают сплошными толстыми основными линиями толщиной примерно 1 мм (рис. 32, а), размерные и выносные линии — сплошными тонкими линиями (вдвое тоньше основных) (рис. 32, б).

Рис. 32. Линии чертежа: а - сплошная толстая основная; б - сплошная тонкая; в - штриховая; г - штрихпунктирная; д - штрихпунктирная с двумя точками

Линии невидимого контура (например, контуры отверстия) изображают тонкими штрихами (длина штрихов 2...8 мм, расстояние между штрихами 1...2 мм) (рис. 32, в). Оси отверстий и оси симметрии изображают тонкой штрихпунктирной линией (длина штрихов 5...30 мм, расстояние между штрихами 3...5 мм) (рис. 32, г). Тонкой штрихпунктирной линией с двумя точками (рис. 32, д) обозначают линии сгиба на деталях, например из тонколистового металла. Если изображение детали на чертеже в два раза меньше действительного, то говорят, что чертёж изображён в масштабе один к двум, и на чертеже делают запись М 1 : 2.

Если деталь небольших размеров изображена на чертеже в два раза крупнее, то делают запись М 2 : 1 (масштаб два к одному). То есть масштаб показывает, во сколько раз размеры детали на чертеже уменьшены или увеличены в сравнении с действительными размерами. Установлены определённые масштабы: для уменьшения — М 1 : 2, М 1 : 4 и т. д., а для увеличения — М 2 : 1, М 4 : 1 и др. Следует помнить, что, несмотря на выбранный масштаб, на чертеже проставляют действительные размеры детали.

Знак Ø на чертеже используют для обозначения диаметров отверстий. Так, запись Ø 20 на чертеже (см. рис. 31) означает: диаметр отверстия равен 20 мм. Центры отверстий показывают штрихпунктирными линиями, пересекающимися под прямым углом.

Существует выражение «прочитать чертёж». Это означает: подробно изучить чертёж, в результате чего определить название детали, её форму, материал, из которого она должна быть изготовлена, количество видов на чертеже, масштаб изображения, все размеры детали.

Изображение деталей из металла и искусственных материалов

Деталь из тонколистового металла и проволоки, так же как и деталь из древесины, изображают в виде технического рисунка, эскиза или чертежа с указанием материала, из которого её нужно изготовить, и всех необходимых размеров. Аналогично изображают деталь из пластмассы.

Рис. 33. Графические изображения деталей из металла и пластмассы: а - чертёж подвески для настенной полки или стенда (листовой металл); б - технический рисунок крючка для вешалки (листовой металл); в - чертёж чертилки (проволока); г - технический рисунок крепёжного уголка (пластмасса)

На рисунке 33 показаны примеры графических изображений изделий из листового металла, проволоки и пластмассы.

Запись R 8 на чертеже (рис. 33, а) означает: радиус закругления контура детали равен 8 мм; запись S 0,8 — толщина детали составляет 0,8 мм. Центры отверстий показывают на чертежах также штрихпунктирными линиями, пересекающимися под прямым углом. Если деталь изготавливается из проволоки диаметром менее 2 мм, то её изображают одной сплошной основной линией, если более 2 мм — двумя параллельными сплошными линиями (рис. 33, в).

Многие изделия из тонколистового металла имеют объёмную форму (рис. 34, а). Для таких изделий выполняют графическое изображение, называемое развёрткой (рис. 34, б). Контуры развёртки вычерчивают толстой основной линией. Линии сгиба обозначают тонкой штрихпунктирной линией с двумя штрихами (точками) (см. рис. 32).

Рис. 34. Корпус хозяйственного совка: а - технический рисунок; б - чертёж развёртки

Практическая работа № 14

Чтение чертежа. Выполнение эскиза или технического рисунка детали из древесины

1. Прочитайте выданный учителем чертёж детали. Запишите в рабочую тетрадь название детали, материал, из которого она изготовлена, масштаб изображения, количество видов на чертеже.

2. Рассмотрите предложенную учителем деталь и выполните её эскиз или технический рисунок (в зависимости от задания) в рабочей тетради, соблюдая масштаб. Измерьте деталь линейкой и нанесите все нужные размеры на эскиз или рисунок.

Практическая работа № 15

Графическое изображение изделий из тонколистового металла и проволоки

1. Прочитайте выданный учителем чертёж металлической детали. Запишите в рабочую тетрадь прочитанные сведения о детали.

2. Выполните эскизы изделий из листового металла и проволоки, изображённых на рисунке 35, или другие, предложенные учителем.

Рис. 35. Изображения изделий из листового металла и проволоки (а - г).

Проверяем свои знания

1. Что такое эскиз, технический рисунок, чертёж?

2. Для чего служит масштаб?

3. Назовите виды изображений детали на чертеже.
