Урок 10 (вариант А)
Технологии изготовления изделий





Раздел. Материальные технологии.

Вариант А: Технологии обработки конструкционных материалов.

Тема урока. Технологии изготовления изделий.

Тип урока: комбинированный.

Цели урока: организовать деятельность обучающихся по ознакомлению с технологическими процессами изготовления несложных деревянных, металлических и пластмассовых деталей; обучить формулировать и записывать последовательность технологического процесса изготовления простых деталей из древесины, металла или пластмассы; развивать техническое мышление, навыки планирования трудовой деятельности с учётом имеющихся ресурсов и условий.



Материальные технологии
Технологии обработки конструкционных материалов
§12. Технология изготовления изделий из конструкционных материалов


Для получения качественного изделия заготовку нужно обрабатывать в определённой последовательности. При изготовлении изделия из древесины и древесных материалов (например, мебели) обычно применяют следующие операции:
• подготовительные (выбор заготовок и их разметка);
• обрабатывающие (пиление, строгание, сверление отверстий и др.);
• сборочные (сборка изделия);
• отделочные (зачистка поверхностей деталей, лакирование или окрашивание).

Рассмотрим технологический процесс на примере изготовления планки для деревянной подставки под горячую посуду (рис. 36, 37).


Рис. 36. Подставка под горячую посуду

Обычно в учебных мастерских школьники работают по технологической карте (имеющей вид таблицы), в которой в упрощённом виде излагается технологический процесс изготовления детали (табл. 5).

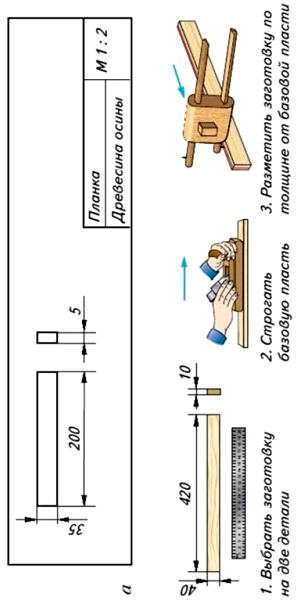

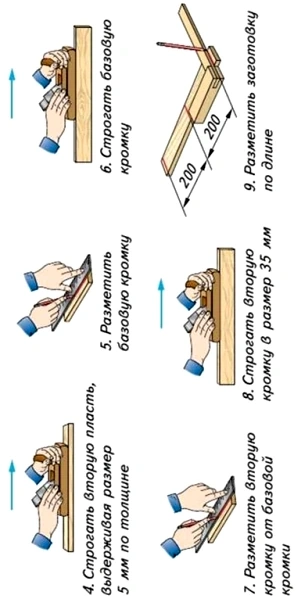

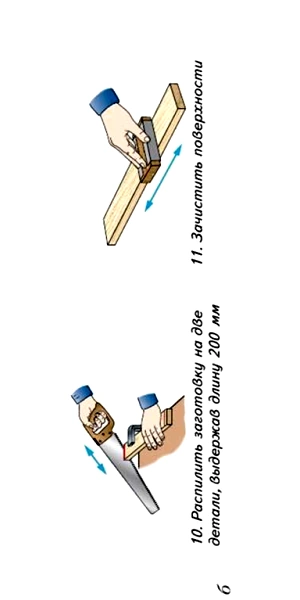

Рис. 37. Изготовление планки для декоративной подставки под горячую посуду: а - чертёж: б - технологический процесс

Таблица 5

Технологическая карта изготовления детали (см. рис. 37) (фрагмент на примере операции 1)

Номер операции Последовательность выполнения работ(операций) Изображение (эскиз) Инструменты, приспособления
1 Выбрать заготовку на две детали Карандаш, линейка
2


Технология изготовления изделий из тонколистового металла, проволоки и искусственных материалов


Технология изготовления изделия из тонколистового металла включает обычно следующие операции:
• подготовительные (выбор металлических заготовок, их правка и разметка);
• обрабатывающие (резание, гибка, обработка отверстий);
• сборочные (соединение деталей изделия фальцевым швом или заклёпками);
• отделочные (зачистка поверхностей деталей, лакирование или окрашивание).

Заготовка из тонколистового металла должна иметь припуски на обработку (обычно 5...8 мм), так как невозможно найти заготовку, точно соответствующую размерам готовой детали. Припуски позволяют исправлять неточности операций разметки или резания детали. Однако они не должны быть большими, поскольку металл, идущий на припуски, при обработке заготовки превращается в отходы (рис. 38).

Рис. 38. Изготовление коробки для мелких деталей (заготовка — тонколистовой металл): а — чертёж
Рис. 38. Изготовление коробки для мелких деталей (заготовка — тонколистовой металл): б — технологический процесс

При изготовлении изделия из проволоки сначала выбирают и размечают заготовки деталей, из которых оно состоит. Затем заготовки разрезают и гнут в соответствии с чертежом. Полученные детали зачищают, соединяют друг с другом в готовое изделие, которое затем лакируют или окрашивают.

Если нужно изготовить изделие из листовой пластмассы, заготовку сначала размечают, затем обрабатывают отверстия внутренних контуров. После чего вырезают наружные контуры, зачищают поверхности и при необходимости их окрашивают.



Знакомимся с профессиями

На предприятиях технологические процессы разрабатывают технологи. Технолог устанавливает последовательность операций, выбирает вид заготовки, инструменты и приспособления, определяет квалификацию рабочего, необходимую для выполнения данной работы.



Практическая работа № 16


Разработка последовательности изготовления детали из древесины

1. Рассмотрите выданный учителем чертёж детали из древесины. Запишите в рабочую тетрадь последовательность изготовления этой детали.

2. Определите, какие инструменты понадобятся для изготовления детали, и запишите их названия в рабочую тетрадь.

3. В продолжение таблицы 5 составьте в рабочей тетради технологическую карту изготовления детали «планка» (см. рис. 37).


Практическая работа № 17


Разработка технологии изготовления деталей из металла и искусственных материалов

1. Прочитайте выданный учителем чертёж детали из тонколистового металла, проволоки или пластмассы.

2. Запишите в рабочую тетрадь технологическую последовательность изготовления данной детали (см. рис. 38). Сравните свои записи с тем, что получилось у одноклассников.

3. Определите, какие инструменты понадобятся для изготовления данной детали, и запишите их названия в рабочую тетрадь.



Запоминаем опорные понятия

Технологическая карта, припуск.



Самостоятельная работа


Работа с информацией. Ознакомьтесь, выполнив поиск в Интернете и других источниках информации, с технологическими процессами изготовления других деталей из древесины, тонколистового металла, проволоки. Сохраните информацию в форме описания, схем, фотографий и др.


Проверяем свои знания


1. Какие технологические операции применяют при изготовлении в учебных мастерских изделий из древесины; из тонколистового металла, проволоки и пластмассы?

2. Чем похожи технологические процессы изготовления деталей из древесины и металла? В чём различие?

3. Что такое припуск на обработку для детали из листового металла?
