§13. Разметка заготовок из древесины, металла, пластмасс

Разметка заготовок из древесины

Прежде чем приступать к обработке заготовки, её следует разметить, то есть нанести на заготовку линии контуров будущего изделия.

Разметку выполняют обычно карандашом с помощью линейки (рис. 39, а), рулетки (рис. 39, в), столярного угольника (рис. 39, г) или малки (подвижного угольника) (рис. 39, е), а также циркуля (рис. 39, 6) или рейсмуса (рис. 39, д).

Рис. 39. Инструменты для разметки заготовок из древесины: а - линейка; б - циркуль; в - рулетка; г - столярный угольник; д - рейсмус; е - малка

Если необходимо разметить деталь с криволинейными контурами (рис. 40) или несколько одинаковых деталей, то применяют шаблон — образец, повторяющий форму детали (рис. 41).

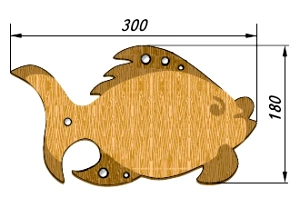

Рис. 40. Разделочная доска «рыбка»

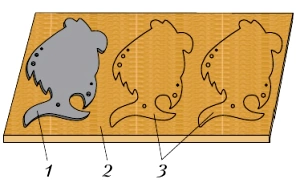

Рис. 41. Разметка деталей с помощью шаблона: 1 - шаблон; 2 - заготовка (фанера); 3 - размеченные контуры детали

Разметка заготовок из тонколистового металла, проволоки, пластмасс

Прежде чем приступать к разметке выбранной заготовки из жести или проволоки, её надо выровнять. Эту слесарную операцию называют правкой.

Очень тонкий листовой металл — фольгу — распрямляют на гладкой поверхности ватным тампоном.

Заготовку из жести (алюминия, меди, мягкой стали) толщиной до 0,3 мм правят гладилкой — деревянным бруском (рис. 42).

Рис. 42. Правка жести с помощью деревянного бруска — гладилки

Тонколистовой металл толщиной более 0,5 мм правят деревянным молотком — киянкой (рис. 43).

Рис. 43. Правка тонколистовой заготовки киянкой

Правку мягкой проволоки небольшого диаметра можно выполнять, протягивая её между двумя деревянными брусками, зажатыми в тасках (рис. 44, а), или перемещением проволоки вокруг цилиндрической стальной оправки (рис. 44, б). Толстую алюминиевую или медную проволоку правят киянкой (рис. 44, в), а стальную — молотком.

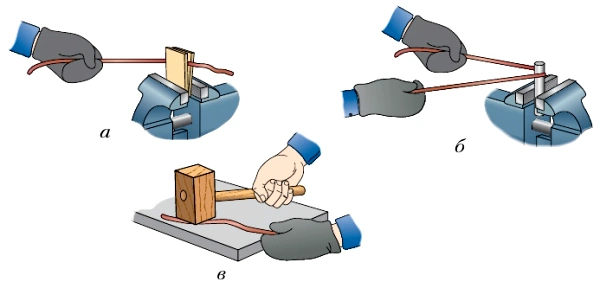

Рис. 44. Правка проволоки: а - в тисках протягиванием между брусками; б - в тисках протягиванием вокруг цилиндра; в - на плите киянкой

Для разметки тонколистового металла, проволоки, пластмассы используют следующие инструменты:
• металлическую линейку (рис. 45, а);
• слесарный угольник (рис. 45, б), с помощью которого проводят линии под прямым углом и проверяют прямые углы у деталей;
• разметочный циркуль (рис. 45, в) — для проведения окружностей;
• кернер (рис. 45, г) — для получения на поверхности небольших впадин (лунок);
• чертилку (рис. 45, д) — для нанесения разметочных линий.

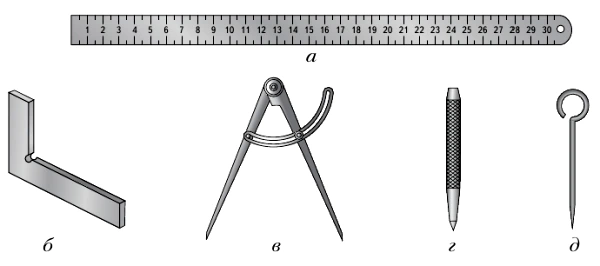

Рис. 45. Инструменты для слесарной разметки: а - металлическая линейка; б - слесарный угольник; в - разметочный циркуль; г - кернер; д - чертилка

Если необходимо разметить несколько одинаковых деталей с криволинейными контурами, то применяют шаблоны (рис. 46). Шаблон прижимают к поверхности заготовки рукой или струбциной и обводят его чертилкой.

Рис. 46. Разметка деталей с помощью шаблона: 1 - заготовка (тонколистовой металл); 2 - шаблон; 3 - размеченные контуры деталей (крючков для вешалки)

При разметке проволоки рассчитывают необходимую длину заготовки для выбранного изделия, правят заготовку, отмеряют на ней рассчитанную длину и наносят риску чертилкой. 

Разметку на заготовке из пластмассы можно выполнять как карандашом, так и чертилкой.

Правила безопасной работы

1. Перед разметкой проверять исправность разметочных инструментов.

2. Выполнять разметку только после правки металлических заготовок.

3. На руку, удерживающую заготовку при правке, следует надевать рукавицу; держать эту руку дальше от места удара киянкой и молотком.

4. Остерегаться острых кромок листовой заготовки и проволоки.

5. Не класть чертилку и разметочный циркуль в карман рабочего халата.

Практическая работа № 18

Разметка заготовок из древесины

1. Рассмотрите инструменты для разметки, ознакомьтесь с конструкцией рейсмуса.

2. Рассмотрите выданный учителем чертёж детали из древесины.

3. Выполните разметку детали на выбранной заготовке: деталей «основание» (см. рис. 28, б) и «карандашница» (см. рис. 70), детали домика для птиц (см. рис. 29), заготовки для разделочной доски «рыбка» (см. рис. 40), настольной полки (см. рис. 86) и др.

Практическая работа № 19

Разметка заготовок из металла и искусственных материалов

1. Рассмотрите инструменты для разметки, ознакомьтесь с конструкцией разметочного циркуля. Запишите в рабочую тетрадь названия разметочных инструментов и их назначение.

2. Рассмотрите выданный учителем чертёж детали из тонколистового металла, проволоки, пластмассы.

3. Выполните правку заготовок из тонколистового металла и проволоки, соблюдая правила безопасной работы.

4. Выполните разметку на выбранной заготовке одной из деталей: подвеска, крючок, чертилка (см. рис. 33, а - в), корпус хозяйственного совка (см. рис. 34), подставка для книг (рис. 47).

Рис. 47. Подставка для книг (материал - проволока)

Проверяем свои знания

1. Какие инструменты для разметки заготовок из древесины и металлов вы знаете?

2. С помощью каких инструментов выполняют правку тонколистового металла и проволоки?

3. Как можно сократить время на разметку нескольких деталей с криволинейными контурами?
