Урок 12 (вариант А)
Технология резания заготовок из древесины, металла, пластмасс





Раздел. Материальные технологии.

Вариант А: Технологии обработки конструкционных материалов.

Тема урока. Технология резания заготовок из древесины, металла, пластмасс.

Тип урока: комбинированный.

Цели урока: организовать деятельность обучающихся по ознакомлению с инструментами и приспособлениями для резания заготовок из древесины, тонколистового металла, проволоки и искусственных материалов; правилами и последовательностью резания заготовок различной толщины и формы, правилами безопасной работы; обучить учащихся качественно вырезать заготовки из конструкционных материалов по разметке, развивать аккуратность, трудолюбие.



Материальные технологии
Технологии обработки конструкционных материалов
§14. Технология резания заготовок из древесины, металла, пластмасс


Пиление заготовок из древесины


Для пиления заготовок из древесины используют различные ручные пилы (рис. 48).


Рис. 48. Инструменты для пиления заготовок из древесины: а - лучковая пила; б - столярная ножовка; в - выкружная пила

Лучковые пилы имеют, как правило, мелкие зубья, а ножовки — крупные. Чем мельче зубья пилы, тем меньше шероховатость среза заготовки — пропила.

Тонкие заготовки из древесины и фанеры пилят мелкозубыми пилами под небольшим углом к плоскости заготовки (рис. 49, а). При распиловке толстых пиломатериалов пилу держат под углом 30...45° (рис. 49, б).

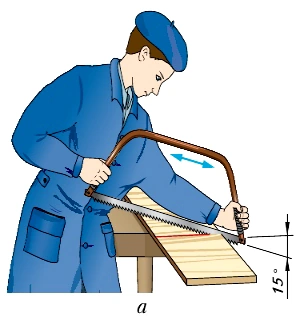

Рис. 49. Угол наклона пилы при пилении: а — фанеры; б — толстых пиломатериалов

Чтобы распилить небольшие по размеру заготовки, их крепят в зажимы столярного верстака.

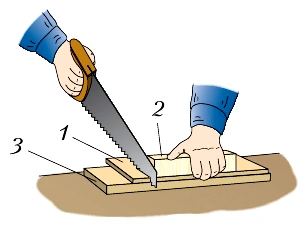

При пилении на крышке верстака (рис. 50) заготовку 1 кладут на подкладную доску 3, сверху ставят небольшой брусок 2 и прижимают его левой рукой к заготовке, совмещая торец бруска с линией разметки. Затем, опираясь полотном пилы на торец бруска, делают пилой несколько коротких движений к себе. Так получают запил — небольшой надрез в заготовке у линии разметки, позволяющий дальше пилить строго по разметке. В конце пиления нажим на пилу ослабляют, чтобы последние срезаемые волокна древесины не скалывались.


Рис. 50. Пиление на подкладной доске: 1 - заготовка; 2 - брусок; 3 - подкладная доска

Иногда необходимо распилить несколько заготовок под утлом 45 или 60°. Для этой цели используют стутло (рис. 51), деревянную или металлическую коробку с пропилами в боковых стенках, расположенными под различными углами.


Рис. 51. Пиление в стусле: 1 - стусло; 2 - прижимной винт; 3 - заготовка; 4 - пропилы

В настоящее время при строительных работах для распиливания деревянных заготовок толщиной до 60 мм обычно применяют электрические лобзики (рис. 52).

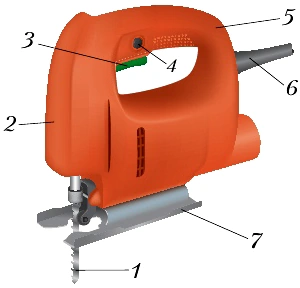

Рис. 52. Электролобзик: 1 - пилка; 2 - корпус; 3 - кнопка включения; 4 - кнопка блокировки; 5 - ручка; 6 - электрический шнур; 7 - опора

Резание заготовок из тонколистового металла, проволоки и искусственных материалов


Для резания тонколистового металла в учебных мастерских применяют слесарные ножницы (ножницы по металлу) (см. рис. 27). Резать заготовку из жести толщиной 0,2...0,3 мм (материал консервных банок) можно на слесарном верстаке, удерживая её левой рукой (рис. 53). Во время резания лист немного приподнимают над столом и постоянно прижимают к лезвиям ножниц. При этом лезвия нельзя сводить до конца.


Рис. 53. Резание заготовки из жести на столе верстака

Удобнее и легче резать заготовку, если одну ручку ножниц закрепить в тисках (рис. 54).


Рис. 54. Резание тонколистового металла с закреплением ножниц в тисках

Проволоку из мягкой стали, алюминия или меди диаметром до 3 мм отрезают кусачками (рис. 55).


Рис. 55. Резание проволоки кусачками

Когда заготовка из жести или проволоки уже отрезана, её правят и зачищают острые кромки, оставшиеся после разрезания.

Пластмассу, например полиэтилен толщиной до 1,2...1,3 мм, можно резать обычными ножницами, большей толщины — лобзиком или ножовкой по металлу. Органическое стекло и гетинакс как более хрупкие материалы — также лобзиком и ножовкой. Пенопласт хорошо режется обыкновенным ножом.


Правила безопасной работы


1. Перед пилением заготовки из древесины необходимо правильно и надёжно закрепить её на верстаке.

2. При пилении древесины не делать резких движений пилой и не допускать изгибов полотна.

3. При резании на руку, удерживающую заготовку из жести, обязательно надевать рукавицу; не держать эту руку близко к мест) резания. При запиле необходимо использовать брусок.

4. При отрезании проволоки не подносить её близко к лицу.

5. По окончании работы стружку с крышки верстака удалять только специальной щёткой.



Знакомимся с профессиями

Станочник-распиловщик — специалист, работающий на деревообрабатывающем предприятии и занимающийся распиловкой различных пиломатериалов. Он выполняет настройку и наладку деревообрабатывающих станков и управляет ими при обработке пиломатериалов. Он должен знать свойства древесины, уметь экономно распиливать материал, обеспечивать получение качественных заготовок.

Резчик — специалист по резанию заготовок из металла, работающий в заготовительном производстве предприятия. Он хорошо разбирается в свойствах различных металлов и сплавов, знает устройство механических ножниц различных типов, умеет их обслуживать и налаживать. Может качественно нарезать заготовки по разметке или посредством настройки оборудования на нужный размер в соответствии с чертежом.



Практическая работа № 20


Пиление заготовок из древесины

1. Рассмотрите пилы, имеющиеся в учебной мастерской. Определите, какие пилы имеют мелкие зубья, а какие — крупные.

2. Распилите предварительно размеченные заготовки (по указанию учителя): деталей «основание» (см. рис. 28, 6), «карандашница» (см. рис. 70) и домика для птиц (см. рис. 29); заготовку для разделочной доски «рыбка» (см. рис. 40); полочки для цветов (рис. 56) или детали вашего проектного изделия.


Рис. 56. Полочка для цветов

3. Проверьте размеры распиленных заготовок.


Практическая работа № 21


Резание заготовок из тонколистового металла, проволоки, искусственных материалов

1. Распределите обязанности в группе. Рассмотрите инструменты для резания заготовок из листового металла, проволоки, пластмассы и подготовьте рабочее место для этой операции.

2. Разрежьте размеченные ранее заготовки для хозяйственного совка (см. рис. 34), воздушного винта (рис. 57), номерка для двери квартиры или детали вашего проектного изделия.

3. Рассчитайте длину и отрежьте кусок проволоки для чертилки (см. рис. 33, в), проволочного кольца Ø 140 мм для воздушного винта (см. рис. 57, а), подставки для книг (см. рис. 47) и др.


Рис. 57. Игрушка «воздушный винт»: а - общий вид (материал - древесина, белая жесть, проволока); б - развёртка винта


Запоминаем опорные понятия

Пиление, столярная ножовка, слесарные ножницы, кусачки.



Самостоятельная работа


Работа с информацией.

Узнайте, выполнив поиск в Интернете и других источниках информации, какими ещё способами, кроме рассмотренных в этом параграфе, разрезают заготовки из древесины и металла. Сохраните информацию в форме описания, схем, фотографий и др.


Проверяем свои знания


1. Какие инструменты и приспособления применяют для пиления заготовок из древесины?

2. Чем различается распиловка тонкой и толстой заготовок из древесины?

3. Какие инструменты для резания заготовок из тонколистового металла и проволоки вы знаете?
