Урок 13 (вариант А)
Технология строгания заготовок из древесины

Материальные технологии
Технологии обработки конструкционных материалов
§15. Технология строгания заготовок из древесины

Строгание заготовок из древесины применяют для того, чтобы придать будущей детали форму и размеры, указанные в чертеже. При строгании с поверхности заготовки снимается тонкий слой древесины - стружка, что позволяет получить ровные и гладкие поверхности. Для ручной обработки заготовок из древесины строганием используют в основном два вида строгальных инструментов (стругов): шерхебель и рубанок.

Шерхебель (рис. 58, а) служит для предварительного (чернового) строгания заготовок вдоль и поперёк волокон. Нож 5 шерхебеля имеет лезвие 9, заточенное полукругом (рис. 58, б).

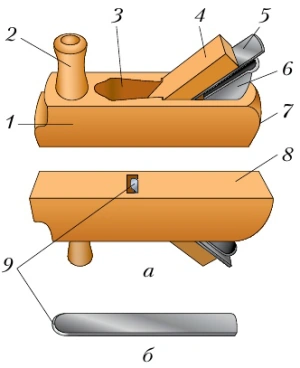

Рис. 58. Шерхебель: а - общий вид: 1 - колодка; 2 - рукоятка; 3 - леток; 4 - клин; 5 - нож; 6 - упор; 7 - пятка; 8 - подошва; 9 - лезвие; б - нож

Рубанок (рис. 59, а) предназначен для окончательного (чистового) строгания заготовок. Нож рубанка шире, чем нож шерхебеля, и его лезвие заточено по прямой линии (рис. 59, б). Во время работы рубанок держат левой рукой за рукоятку 2, а правой - обхватывают упор 6.

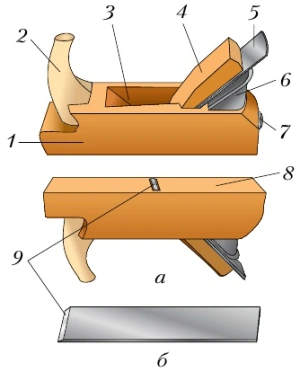

Рис. 59. Рубанок: а - общий вид: 1 - колодка; 2 - рукоятка; 3 - леток; 4 - клин; 5 - нож; 6 - упор; 7 - пятка; 8 - подошва; 9 - лезвие; б - нож

Современные рубанки могут иметь металлическую колодку. Конструкция рубанка, изображённого на рисунке 60, а, позволяет плавно регулировать величину выступания лезвия ножа.

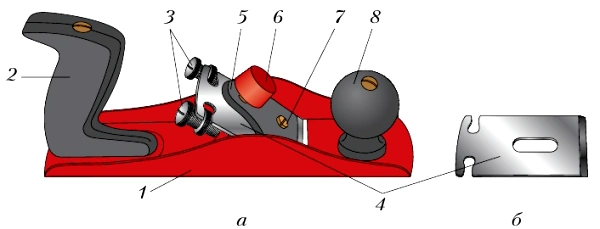

Рис. 60. Рубанок с металлической колодкой: а - общий вид: 1 - колодка; 2 - рукоятка; 3 - регулировочные винты; 4 - нож; 5 - стружколоматель; 6 - зажимной винт; 7 - винт; 8 - ручка; 6 - нож

Перед строганием заготовку устанавливают на крышку верстака, одним торцом упирая в клин стола, а другим - в клин заднего зажима (см. рис. 23).

Рубанок ставят подошвой на заготовку и начинают строгание.

Рабочая поза при строгании показана на рисунке 61.

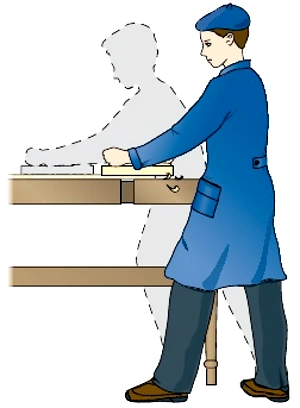

Рис. 61. Рабочая поза при строгании

В начале строгания нажимают сильнее левой рукой на переднюю часть рубанка, а в конце движения - правой рукой на заднюю часть.

При работе рубанком с деревянной колодкой следует регулярно высыпать стружку из летка, перевернув рубанок кверху подошвой. Если леток всё же забился стружкой, то её надо вытащить вверх из летка или протолкнуть тонкой щепкой со стороны клина в пролёт (прорезь в подошве).

В рубанке с металлической колодкой имеется стружколоматель (см. рис. 60, 5), который дробит стружку на мелкие части, легко удаляемые из рабочей зоны.

По окончании строгания проверяют прямолинейность отстроганной поверхности, прикладывая к ней кромку линейки в разных положениях и рассматривая место касания на просвет.

Правила безопасной работы

1. Перед строганием заготовки следует правильно и надёжно закрепить её на верстаке.

2. Нельзя проверять рукой остроту лезвия ножа рубанка.

3. Рубанок и шерхебель нужно класть на крышку верстака на бок лезвием от себя.

Практическая работа № 22

Строгание заготовок из древесины

1. Рассмотрите строгальные инструменты, имеющиеся в учебной мастерской. Запишите в рабочую тетрадь названия частей, из которых они состоят.

2. Получите заготовку у учителя или подготовьте заготовку детали своего проектного изделия. Правильно и надёжно закрепите её на верстаке.

3. Прострогайте предварительно размеченные заготовки: деталей «основание» (см. рис. 28, б) и «карандашница» (см. рис. 70), детали домика для птиц (см. рис. 29), настольной полки (см. рис. 86), полочки для цветов (см. рис. 56) или детали вашего изделия.

4. Проверьте размеры выпиленных заготовок.

Проверяем свои знания

1. Какие инструменты применяют для строгания заготовок из древесины?

2. Чем отличается нож шерхебеля от ножа рубанка?

3. Каково назначение стружколомателя?
