Урок 14 (вариант А)
Технология гибки заготовок из тонколистового металла и проволоки





Раздел. Материальные технологии.

Вариант А: Технологии обработки конструкционных материалов.

Тема урока. Технология гибки заготовок из тонколистового металла и проволоки.

Тип урока: комбинированный.

Цели урока: организовать деятельность обучающихся по ознакомлению с инструментами и приспособлениями для гибки заготовок из тонколистового металла и проволоки, правилами закрепления заготовок и приёмами гибки, способами проверки качества согнутых поверхностей, правилами безопасной работы; формировать у пятиклассников умение качественно выполнять гибку заготовок из тонколистового металла и проволоки по разметке.



Материальные технологии
Технологии обработки конструкционных материалов
§16. Технология гибки заготовок из тонколистового металла и проволоки


Чтобы согнуть заготовки из тонколистового металла и проволоки, применяется такая слесарная операция, как гибка. В школьных мастерских гибку выполняют обычно в тисках, используя оправки - прямоугольные и круглые металлические бруски - и уголки (рис. 62).


Рис. 62. Металлические элементы для гибки заготовок в тисках: 1 - оправки; 2 - уголок

Перед гибкой заготовку правят, размечают и вырезают. На рисунке 63 показан фрагмент технологической операции гибки изделия «совок хозяйственный» (см. рис. 34) на оправке, закреплённой в тисках.


Рис. 63. Отгибание боковых стенок хозяйственного совка: 1 - тиски; 2 - оправка; 3 - заготовка; 4 - киянка

Для гибки криволинейной детали используют цилиндрическую оправку (рис. 64).

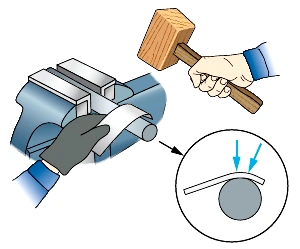

Рис. 64. Гибка криволинейной детали на цилиндрической оправке

Для того чтобы изделию из проволоки придать форму, также применяют операцию гибки. Проволоку диаметром до 3 мм гнут с помощью плоскогубцев (рис. 65, а) и круглогубцев (рис. 65, б).

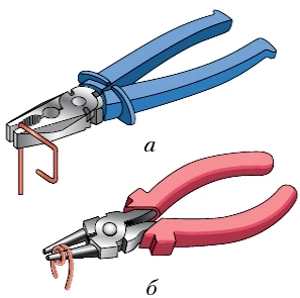

Рис. 65. Гибка проволоки: а - плоскогубцами; б - круглогубцами

Для гибки толстой проволоки применяют тиски (рис. 66). Заготовку закрепляют между стальными уголками таким образом, чтобы линия разметки совпадала с ребром уголка.

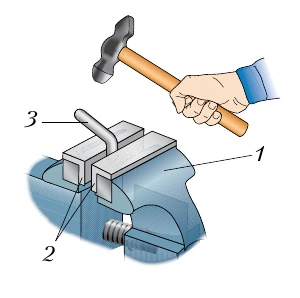

Рис. 66. Гибка толстой проволоки в тисках: 1 - губки тисков; 2 - уголки; 3 - заготовка

На промышленных предприятиях гибку листового металла выполняют на листогибочных и профилегибочных машинах, листогибочных прессах и др.


Правила безопасной работы


1. Перед гибкой заготовку следует правильно и надёжно закрепить в тисках.

2. На руке, удерживающей заготовку, должна быть надета рукавица; не следует держать эту руку близко к месту сгиба.

3. Нельзя стоять за спиной работающего.



Знакомимся с профессиями

Штамповщик - специалист, который на предприятии занимается изготовлением из листового металла и сортового проката заготовок нужной формы. Он работает на различных механических штамповочных молотах и прессах, а также на другом кузнечно-прессовом оборудовании.

Штамповщик хорошо разбирается в свойствах металлов и сплавов, знает, какие металлические заготовки можно обрабатывать в холодном состоянии, а какие следует нагревать в специальной печи.



Практическая работа № 23


Гибка заготовок из листового металла и проволоки

1. Подготовьте рабочее место для гибки заготовок, выберите необходимые инструменты и оправки.

2. Согните по заданию учителя заготовку одного из изделий, изображённых на рисунках 33 - 35, или других.

3. Проверьте правильность гибки по чертежу детали.



Запоминаем опорные понятия

Гибка, оправка, плоскогубцы, круглогубцы.



Проверяем свои знания


1. Какие инструменты и приспособления для гибки тонколистового металла и проволоки вы знаете?

2. В каких случаях для гибки применяют цилиндрическую оправку?

3. Почему при гибке толстой проволоки на губки тисков одевают стальные уголки?
