Урок 16 (вариант А)
Технологии соединения деталей из древесины с помощью гвоздей, шурупов, клея
Раздел. Материальные технологии.
Вариант А: Технологии обработки конструкционных материалов.
Тема урока. Технологии соединения деталей из древесины с помощью гвоздей, шурупов, клея.
Тип урока: комбинированный.
Цели урока: организовать деятельность обучающихся по ознакомлению с процессами сборки деталей из древесины в единое изделие (соединением на гвоздях и шурупах, а также склеиванием), правилами безопасной работы; обучить качественно соединять заготовки из древесины с помощью гвоздей, шурупов, клея.
Материальные технологии
Технологии обработки конструкционных материалов
§18. Технология сборки деталей из древесины
Соединение деталей из древесины с помощью гвоздей
Соединение деталей из древесины в единое изделие называется сборкой. Сборку можно выполнить с помощью гвоздей, шурупов, клея и др. Наиболее простым является соединение деталей гвоздями (иногда говорят: соединение на гвоздях).
На рисунке 80 показаны основные типы гвоздей. Несмотря на многообразие типов гвоздей, все они имеют стержень, остриё и шляпку. Гвозди изготавливают обычно из проволоки. В настоящее время вместо обойных гвоздей часто применяют стальные скобы, забиваемые с помощью специального сшивателя - степлера.
Основными инструментами для соединения деталей с помощью гвоздей являются столярные молотки (рис. 81, а, б), клещи (рис. 81, в) и шило (см. рис. 24, з).
Обычно более тонкую деталь прибивают к более толстой (основной) детали. Чем толще соединяемые детали, тем больше должен быть диаметр гвоздей, соединяющих эти детали.
Для надёжного соединения деталей необходимо, чтобы длина гвоздя была в два-три раза больше толщины прибиваемой детали. При этом нужно помнить, что соединение будет более прочным, если гвоздь забивают в основную деталь поперёк волокон древесины, и менее прочным - если вдоль волокон.
Рассмотрим в качестве примера технологию соединения на гвоздях деталей домика для птиц (см. рис. 29).

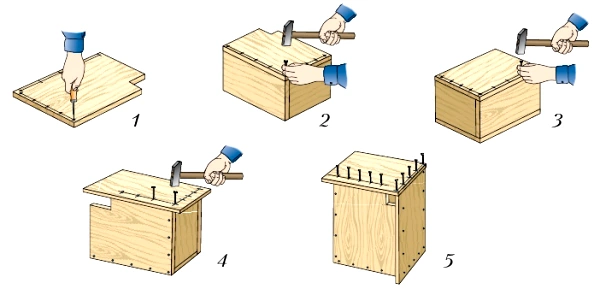

Перед соединением деталей карандашом размечают на них места расположения гвоздей и шилом делают углубления в этих местах (рис. 82, 1).
Сначала соединяют гвоздями переднюю стенку с боковыми (рис. 82, 2), постоянно наблюдая за тем, чтобы кромки стенки были вровень с поверхностью боковин. После этого прибивают гвоздями заднюю стенку домика (рис. 82, 3). Завершающим этапом является закрепление правого и левого скатов крыши (рис. 82, 4, 5).

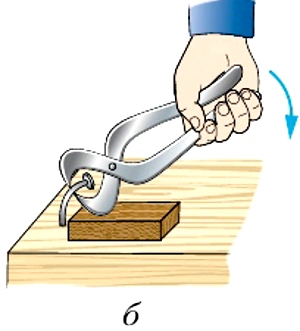

При забивании гвоздь может согнуться. В этом случае его необходимо вытащить с помощью молотка, имеющего специальную прорезь в головке, или клещей (рис. 83). Для этого под боёк молотка или губки клещей подкладывают фанеру или кусок дощечки, чтобы не повредить поверхность прибиваемой детали.
Согнутый при работе гвоздь можно выпрямить на деревянном бруске (рис. 84) или на металлической плите и использовать в дальнейшей работе.
Правила безопасной работы
1. При забивании гвоздей работать только исправным молотком. Ударять по головке гвоздя так, чтобы направление удара совпадало с осью гвоздя.
2. Нельзя стоять за спиной работающего молотком.
3. Не пытаться забивать изогнутые гвозди.
4. Не класть столярный молоток на край верстака.
Соединение деталей из древесины шурупами и саморезами

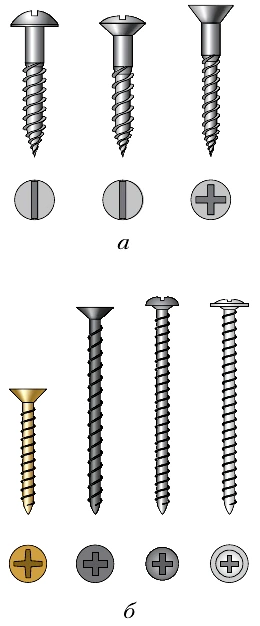

Более надёжным, чем соединение на гвоздях, является соединение деревянных деталей с помощью шурупов. Шуруп - это крепёжный элемент, имеющий стержень с винтовой нарезкой и головку с прорезью - шлицем или крестообразным углублением для отвёртки, с помощью которой шуруп вкручивают в древесину (рис. 85, а). Головки шурутюв и саморезов могут быть полукруглыми, полупотайными и потайными. Чаще применяют шурупы с потайной головкой, так как при завинчивании шурупа она не возвышается над поверхностью детали.
В настоящее время наряду с шурупами широко применяются саморезы (рис. 85, б). В отличие от шурупов, у саморезов винтовая нарезка начинается от самой головки.
Для надёжного соединения деталей необходимо, чтобы длина шурупа (самореза) была в два - три раза больше толщины присоединяемой детали.

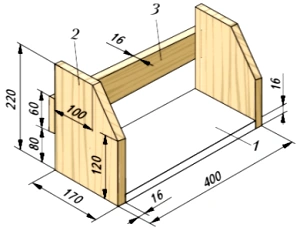

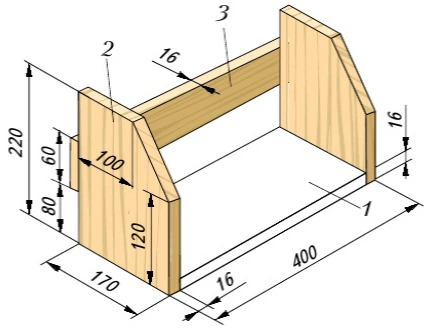

Рассмотрим последовательность соединения деталей с помощью саморезов на примере крепления боковой стенки к основанию изделия «настольная полка для учебников» (рис. 86).

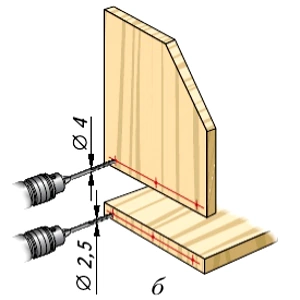

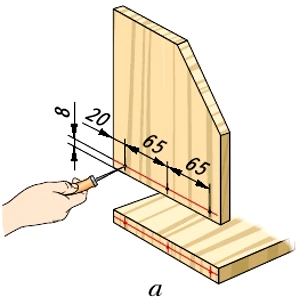

Для этой цели в присоединяемой детали (стенке) сверлят сквозные отверстия диаметром чуть большим, чем диаметр саморезов, а в детали «основание» - глухие отверстия (рис. 87).
Затем соединяют стенку с основанием, ввинчивая саморезы отвёрткой.
Правила безопасной работы
1. При завинчивании шурупов или саморезов работать исправной отвёрткой.
2. При ввинчивании шурупа (самореза) следует плотно прижимать к нему отвёртку, чтобы она не провернулась и не повредила прорезь головки.
3. При завинчивании нельзя удерживать шуруп (саморез) рукой.
Соединение деталей из древесины клеем
Детали из древесины в различных изделиях, например предметах мебели, часто соединяют с помощью клея. Клей - это вязкое липкое вещество, способное соединять (склеивать) различные материалы. Плоскость соединения деталей на клею называют клеевым швом.
Различают натуральные клеи - растительные (например, крахмал) и животные (например, казеиновый и столярный клей), а также синтетические (например, клей ПВА, «Момент», «Универсальный» и др.). Учащимся разрешено пользоваться клеем ПВА. Натуральные клеи практически не применяют, так как они требуют специального приготовления.

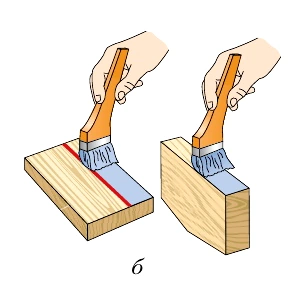

Рассмотрим технологию склеивания (рис. 88) на примере соединения деталей «основание» и «карандашница» подставки для ручек и карандашей (см. рис. 28, а).

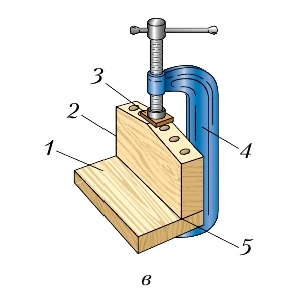

Детали соединяют друг с другом и для прочности склеивания закрепляют в струбцине, подложив под её опору небольшой деревянный брусок (или отрезок фанеры), чтобы не повредить деталь (рис. 88, в). Выступившие из клеевого шва излишки клея удаляют тряпочкой или салфеткой.
Склеиваемые детали оставляют высыхать при комнатной температуре в течение суток, после чего струбцину снимают. Затем выполняют зачистку поверхностей изделия.
Правила безопасной работы
1. Работать с клеем только в хорошо проветриваемом помещении.
2. Склеивать детали только на подкладных досках.
3. Оберегать руки и одежду от попадания клея.
4. После работы с клеем тщательно вымыть руки с мылом.
Знакомимся с профессиями
Плотник - специалист, который занимается обработкой древеси- ны, изготовлением из неё различных изделий. Соединение деталей из древесины - одна из операций, которую выполняют плотники, например при строительстве зданий и сооружений. Он знает породы и свойства древесины, умеет качественно выполнять операцию сборки деревянных деталей.
Столяр-сборщик - специалист, который на деревообрабатывающем или мебельном предприятии занимается сборкой деталей из древесины для получения различных изделий. Сборка на шурупах (саморезах, винтовых стяжках и т. п.) - одна из операций, которую выполняет столяр-сборщик. При этом он пользуется специальными инструментами: электрическими и пневматическими (работающими на сжатом воздухе) шуруповёртами. Он знает породы и свойства древесины, умеет аккуратно и точно соединять детали из древесины.
Станочник деревообрабатывающих станков - специалист, работающий на деревообрабатывающем предприятии и занимающийся наладкой и настройкой станков, строганием на них заготовок, раскроем пиломатериалов с определением рациональной схемы раскроя. Он выполняет токарные, фрезерные и другие станочные работы по обработке древесины, изготавливает мебель, лыжи, спортивный инвентарь, вырезает заготовки для музыкальных инструментов. Хорошо знает свойства древесины различных пород.
Практическая работа № 26
Соединение деталей из древесины гвоздями
1. Распределите обязанности в группе. Рассмотрите различные гвозди и запишите в рабочую тетрадь их типы, длину.
2. Рассмотрите имеющиеся в учебной мастерской инструменты для соединения деталей с помощью гвоздей. Запишите в рабочую тетрадь названия частей, из которых они состоят.
3. Получите у учителя заготовку, разметьте места расположения гвоздей и шилом сделайте углубления в этих местах. Выберите гвозди нужного диаметра.
4. Соедините гвоздями детали изделий: домик для птиц (см. рис. 29), полочка для цветов (см. рис. 56) или других изделий. Проверьте качество соединения на гвоздях.
Практическая работа № 27
Соединение деталей из древесины с помощью шурупов (саморезов)
1. Распределите обязанности в группе. Рассмотрите различные шурупы и саморезы и запишите в рабочую тетрадь их типы, длину и диаметр.
2. Получите у учителя детали, разметьте на них места расположения шурупов (саморезов) и шилом сделайте углубления в этих местах. Если детали вашего проектного изделия соединяются с помощью шурупов, выполните разметку этих деталей. Выберите шурупы (саморезы) нужного диаметра.
3. Подготовьте дрель и свёрла необходимого диаметра. Просверлите сквозные отверстия в присоединяемой детали и глухие - в основной детали.
4. Соедините шурупами (саморезами) детали изделий: домик для птиц (см. рис. 29), настольная полка для учебников (см. рис. 86), полочка для цветов (см. рис. 56) или детали вашего проектного изделия. Проверьте качество полученного соединения.
Практическая работа № 28
Соединение деталей из древесины с помощью клея
1. Рассмотрите изображения изделий: подставка для ручек и карандашей (см. рис. 28, а), полочка для цветов (см. рис. 56), настольная полка для учебников (см. рис. 86). Определите места склейки деталей. Определите необходимость соединения на клею деталей вашего проектного изделия.
2. Подготовьте рабочее место для склеивания деталей, клей, кисть, струбцину.
3. Очистите склеиваемые поверхности от пыли и нанесите клей. Соедините детали изделия и сожмите их в зажиме столярного верстака или в струбцине.
4. После затвердевания клея проверьте качество полученного соединения и зачистите изделие.
Запоминаем опорные понятия
Сборка, гвозди, клещи, шуруп, саморез, клей (натуральный, синтетический).
Самостоятельная работа
Работа с информацией.
Ознакомьтесь, выполнив поиск в Интернете и других источниках информации, с примерами технологических процессов сборки деталей из древесины и древесных материалов. Сохраните информацию в форме описания, схем, фотографий и др.
Проверяем свои знания
1. Что такое сборка деталей?
2. Почему шуруп и саморез нельзя забивать в древесину молотком?
3. Для чего склеенные детали сжимают в зажиме столярного верстака или в струбцине?
