Урок 17 (вариант А)
Технология сборки изделий из тонколистового металла, проволоки, искусственных материалов

Материальные технологии
Технологии обработки конструкционных материалов
§19. Технология сборки деталей из тонколистового металла, проволоки, искусственных материалов

Соединение заклёпками

Соединить детали из листового металла в изделие можно с помощью заклёпок, фальцевым швом, пайкой, сваркой и другими способами. В учебных мастерских вы будете выполнять соединение деталей первыми двумя способами (рис. 89).

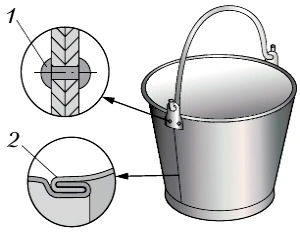

Рис. 89. Примеры соединения деталей из тонколистового металла: 1 - заклёпочное соединение; 2 - фальцевый шов

Заклёпка - крепёжная деталь из мягкой стали, меди или алюминия. Она состоит из закладной головки, стержня и замыкающей головки. Диаметр заклёпки зависит от толщины соединяемых деталей.

Чтобы соединить детали заклёпками, в них сверлят отверстия дрелью. Часто сверление выполняют одновременно в двух деталях, скрепив их струбциной или в тисках. После этого заклёпку устанавливают в отверстие. Закладную головку заклёпки (рис. 90, в) помещают в выемку металлического бруска, называемого поддержкой, и ударами молотка по натяжке осаживают и сближают детали одну с другой.

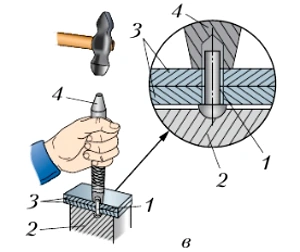

Рис. 90. Последовательность получения заклёпочного соединения:
а - подготовка отверстия под заклёпку; б - размещение заклёпки в отверстии; в - осаживание деталей: 1 - заклёпка; 2 - поддержка; 3 - детали; 4 - натяжка

Затем ударами молотка расклёпывают замыкающую головку (рис. 91, а) и придают ей правильную форму с помощью специального инструмента - обжимки (рис. 91, б).

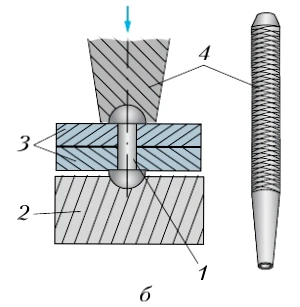

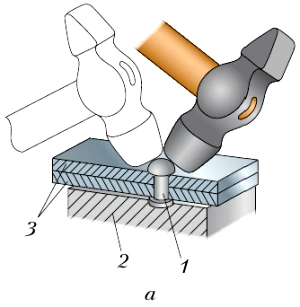

Рис. 91. Формирование головки заклёпки: а - молотком; б - обжимкой; 1 - заклёпка; 2 - поддержка; 3 - детали; 4 - обжимка

Детали из листовой пластмассы соединяют между собой или с деталями из листового металла также с помощью заклёпок (рис. 92).

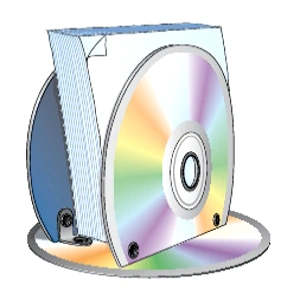

Рис. 92. Подставка для салфеток (материал - пластмасса: CD, соединённые заклёпками)

Заклёпочные соединения применяют в авиастроении, при строительстве кораблей и мостов, соединении деталей металлической посуды.

Соединение фальцевым швом

Другой способ сборки деталей из тонколистового металла - соединение фальцевым швом. Его получают следующим образом. Сначала отгибают края (шириной 6...8 мм) соединяемых деталей под прямым углом (рис. 93, 1).

Рис. 93. Последовательность выполнения фальцевого шва (1 - 4)

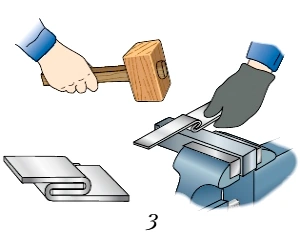

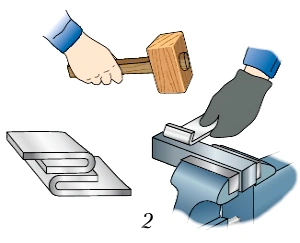

Затем подгибают края так, как показано на рисунке 93, 2, и соединяют их в замок, простукивая киянкой (рис. 93, 3). Для того чтобы соединение не разъединилось, листы подгибают вблизи шва с помощью деревянного бруска (рис. 93, 4). Фальцевые швы применяют при изготовлении банок для краски, консервных банок, вёдер и др.

При соединении деталей из проволоки используют способы, показанные на рисунке 94. Например, соединение деталей подставки для книг (см. рис. 47) выполнено способом, изображённым на рисунке 94, а.

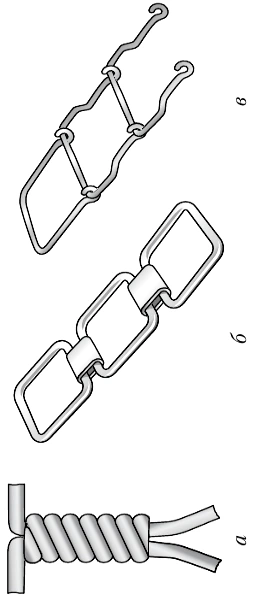

Рис. 94. Соединение деталей из проволоки (а - в)

Практическая работа № 29

Соединение деталей из тонколистового металла, проволоки, искусственных материалов

1. Распределите обязанности в группе. Изучите технологию получения заклёпочного соединения (см. рис. 90, 91). Просверлите отверстия под заклёпки в деталях изделия, предложенного учителем.

2. Подготовьте необходимые инструменты и заклёпки. Соедините детали с помощью заклёпок. Проверьте качество соединения.

3. Изучите технологию получения фальцевого шва (см. рис. 93). На отрезках жести потренируйтесь соединять детали фальцевым швом.

Проверяем свои знания

1. Приведите примеры соединения деталей с помощью заклёпок.

2. Можно ли заклёпки изготавливать из твёрдого материала?

3. Где применяют соединения фальцевым швом?
