Урок 19 (вариант А)
Художественно-прикладная обработка древесины. Выпиливание лобзиком
Раздел. Материальные технологии.
Вариант А: Технологии обработки конструкционных материалов.
Тема урока. Художественно-прикладная обработка древесины. Выпиливание лобзиком.
Тип урока: комбинированный.
Цели урока: организовать деятельность обучающихся по ознакомлению с технологией выпиливания изделий из фанеры или тонкой древесины лобзиком, инструментами и приспособлениями для выпиливания, последовательностью выпиливания лобзиком, правилами безопасной работы; научить качественно выпиливать детали из фанеры по разметке; формировать эстетическое сознание через освоение творческой деятельности эстетического характера.
Материальные технологии
Технологии обработки конструкционных материалов
§22. Технологии художественно-прикладной обработки материалов
Выпиливание лобзиком
Выпиливание лобзиком - один из распространённых видов художественно-прикладной обработки древесины, позволяющий из тонкой древесины или фанеры получать изделия необходимой криволинейной формы. Лобзик (рис. 108) представляет собой металлическую рамку, на концах которой имеются винтовые зажимы с гайками для крепления пилки - узкой тонкой металлической полоски с мелкими зубьями. Пилки с более крупными зубьями применяют для работы по дереву, с более мелкими - по металлу. Пилку в лобзике закрепляют с наклоном зубьев в сторону ручки.

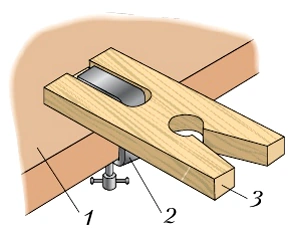

Для выпиливания лобзиком применяют выпиловочный столик (рис. 109), который крепят в крышке верстака струбциной.

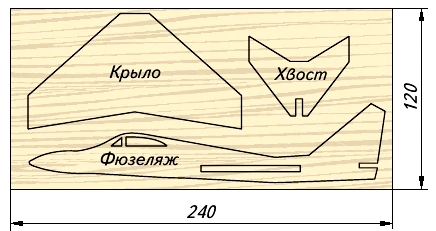

Рассмотрим технологию выпиливания лобзиком на примере модели самолёта, показанной на рисунке 110.
Сначала через копирку переводят рисунок на небольшой лист фанеры.
Выпиливание деталей начинают с внутренних контуров рисунка (в нашем случае - это кабина пилота и гнездо в фюзеляже для установки крыла). Для этого в замкнутых контурах сверлят отверстия Ø 3 мм, после чего пилку закрепляют в нижнем зажиме лобзика, а верхний её свободный конец продевают в одно из этих отверстий и закрепляют в верхнем зажиме, предварительно сблизив концы рамки.

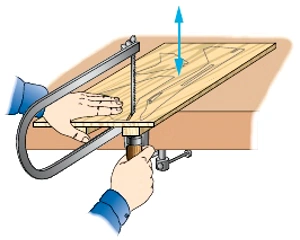

Затем фанеру укладывают на выпиловочный столик и во время пиления постоянно придерживают её левой рукой, прижимая к столику. Лобзик держат правой рутой за ручку и пилят заготовку по разметке, перемещая лобзик вверх-вниз плавно и без рывков так, чтобы пилка всё время располагалась вертикально (рис. 111).
Выпилив внутренний контур, гайку верхнего зажима откручивают, пилку из фанерной заготовки вынимают, затем крепят её в верхнем зажиме повторно и начинают выпиливать наружные контуры.
После того как все детали выпилены, внутренние контуры зачищают надфилями - небольшими напильниками толщиной 2...3 мм, а наружные - напильником с мелкой насечкой. После этого все поверхности обрабатывают мелкозернистой шкуркой.
По окончании выпиливания, если необходимо, изделие раскрашивают или выжигают на нём рисунок, а затем лакируют.
Правила безопасной работы
1. Надёжно прикреплять выпиловочный столик к крышке верстака.
2. Правильно и надёжно закреплять пилку в лобзике.
3. Во время выпиливания нельзя держать левую руку близко к полотну пилки.
4. При выпиливании не делать рывков лобзиком и не допускать изгибов пилки.
Практическая работа № 34
Выпиливание изделий из древесины лобзиком
1. Подготовьте выпиловочный столик, лобзик с закреплённой пилкой, рисунок, копировальную бумагу, карандаш, ручную дрель или шило, напильник, надфили.

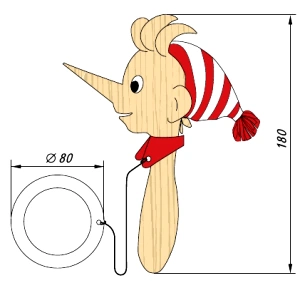

2. Выберите заготовку из фанеры для изделия: модель самолёта (см. рис. 110), подвеска для отрывного календаря (рис. 116), игра (рис. 117) или другого задуманного вами изделия; зачистите поверхность мелкозернистой шкуркой.
3. Закрепите рисунок с копировальной бумагой на поверхности заготовки из фанеры и скопируйте его.
4. Просверлите отверстия в заготовке во внутренних контурах скопированного рисунка.
5. Выпилите внутренние и наружные контуры.
6. Зачистите все поверхности.
7. Раскрасьте рисунок, если это необходимо.
8. Выполните отделку поверхностей изделия.
Не забудьте сфотографировать сделанное изделие и поместить его фотографию в портфолио.
Практическая работа № 35
Отделка изделий из древесины выжиганием
1. Подготовьте рабочее место для выжигания, а также рисунок, копировальную бумагу, карандаш, электровыжигатель, лак, кисти.
2. Рассмотрите изделия: разделочную доску «рыбка», подвеску для отрывного календаря, подставку для ручек и карандашей, полочку для цветов или изготовленное вами изделие; определите место расположения рисунка для выжигания.
3. Зачистите поверхность мелкозернистой шкуркой.
4. Закрепите рисунок с копировальной бумагой на поверхности изделия и обведите его контуры карандашом или шариковой ручкой без пасты (чтобы не загрязнить рисунок).
5. По скопированному рисунку выполните выжигание.
6. Зачистите вторично поверхность мелкозернистой шкуркой.
7. Раскрасьте рисунок, если это необходимо.
8. Выполните лакирование поверхностей изделия.
Не забудьте сфотографировать сделанное изделие и поместить его фотографию в портфолио.
Запоминаем опорные понятия
Выпиливание, лобзик, пилка, выжигание, электровыжигателъ.
Самостоятельная работа
Работа с информацией.
Ознакомьтесь с видами декоративноприкладного творчества, распространёнными в районе вашего проживания, выполнив поиск в Интернете и других источниках информации. Сохраните информацию в форме описания, схем, фотографий и подготовьте небольшое сообщение для класса.
Проверяем свои знания
1. Как называется инструмент для выпиливания из фанеры? Из каких основных частей он состоит?
2. Почему при выпиливании двигают и поворачивают заготовку, а не лобзик?
3. Что произойдёт, если долго на одном месте выжигаемого рисунка держать раскалённый наконечник электровыжигателя?
