Урок 18 (вариант А)
Технология резания металла и пластмассы слесарной ножовкой

Материальные технологии
Технологии обработки конструкционных материалов
§20. Технология резания металла и пластмассы слесарной ножовкой

Заготовки из сортового проката разрезают слесарной ножовкой (рис. 64).

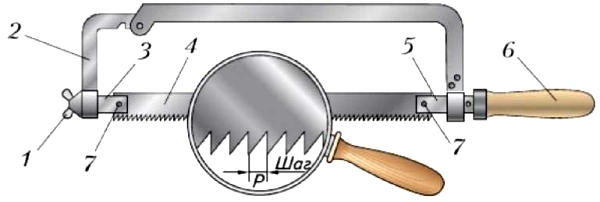

Рис. 64. Ручная слесарная ножовка: 1 — гайка: 2 — рамка: 3 — подвижная головка; 4 — ножовочное полотно; 5 — неподвижная головка; 6 — хвостовик с ручкой; 7 — штифты

Ножовочное полотно представляет собой тонкую полоску из инструментальной стали с двумя отверстиями на концах. На одной или двух кромках полотна нарезаны зубья, имеющие наклон в одну сторону. Ножовочное полотно крепится к рамке штифтами 7 и натягивается натяжной гайкой 7. При этом зубья должны быть направлены в сторону, противоположную ручке.

Заготовку прочно закрепляют в тисках и в месте резания делают небольшой пропил трёхгранным напильником, чтобы полотно не скользило по её поверхности. Место резания располагают на расстоянии 10...15 мм от края губок.

Во время работы нужно принять правильную рабочую позу и держать ножовку двумя руками (рис. 65). При движении ножовки вперёд (рабочий ход) зубья режут металл, а при обратном движении (холостой ход) — не режут. Поэтому при рабочем ходе нужно перемещать ножовку с лёгким нажимом на заготовку, а при холостом — без нажима.

Рис. 65. Работа ножовкой: а — положение корпуса: б — положение рук

Резать полосовой металл легче по узкой стороне. Однако толщина полосы не должна быть меньше расстояния между тремя зубьями полотна, иначе зубья поломаются. Если же толщина заготовки меньше этого расстояния, то ее закрепляют в тиски между двумя деревянными брусками и затем разрезают вместе с брусками.

Если заготовка имеет большую длину и рамка упирается в сё торец, то ножовочное полотно поворачивают на 90° по отношению к рамке и продолжают работу.

На предприятиях сортовой прокат режут с помощью механических ножовок, дисковых или ленточных пил.

Слесарную ножовку, имеющую мелкие зубья, можно применять для разрезания заготовок из пластмассы, например из органического стекла. Чтобы не повредить пластмассовую заготовку при закреплении в тисках, её зажимают в губках тисков между двух кусочков фанеры.

Правила безопасной работы

1. Надёжно закреплять заготовку в тисках.

2. Работать плавно, без рывков.

3. Заканчивая резание, необходимо ослабить нажим на ножовку, поддержать часть заготовки, которую отрезаем.

4. Нельзя сметать металлическую стружку или опилки рукой. Нужно пользоваться специальной щёткой.

Практическая работа № 22

Резание металла и пластмассы слесарной ножовкой

1. По указанию учителя разметьте одну из заготовок: отвёртки (см. рис. 33, а), кронштейна (см. рис. 33, б), крепёжного уголка (см. рис. 33, в), подвески (см, рис. 39, г), приспособления для изготовления заклёпок (см. рис. 34), пластмассового корпуса вешалки-крючка (рис. 66) или детали своего творческого проекта.

Рис. 66. Вешалка-крючок

2. Закрепите заготовку в тисках.

3. Разрежьте заготовку.

4. Проверьте размеры заготовки по чертежу.

Самостоятельная работа

Работа с информацией.

Узнайте, выполнив поиск в Интернете и других источниках информации, какие станки для резания металлических заготовок применяют в настоящее время на промышленных предприятиях. Сохраните информацию в форме описания, схем, фотографий и др.

Проверяем свои знания

1. Из каких основных частей состоит слесарная ножовка?

2. Для какой цели на заготовке в месте резания делают пропил трёхгранным напильником?

3. Почему в конце разрезания заготовки нужно ослабить нажим на ножовку?
