§21. Технология опиливания заготовок из металла и пластмассы

Опиливание — это срезание с заготовок небольшого слоя металла (припуска) с помощью напильников для получения точных размеров, указанных в чертеже.

Напильники изготавливают из инструментальной стали. Их различают по форме поперечного сечения, виду насечки, числу зубьев насечки на 10 мм длины, длине рабочей части.

По форме поперечного сечения напильники бывают плоские, полукруглые, квадратные, трёхгранные, круглые, ромбические и ножевые (рис. 67).

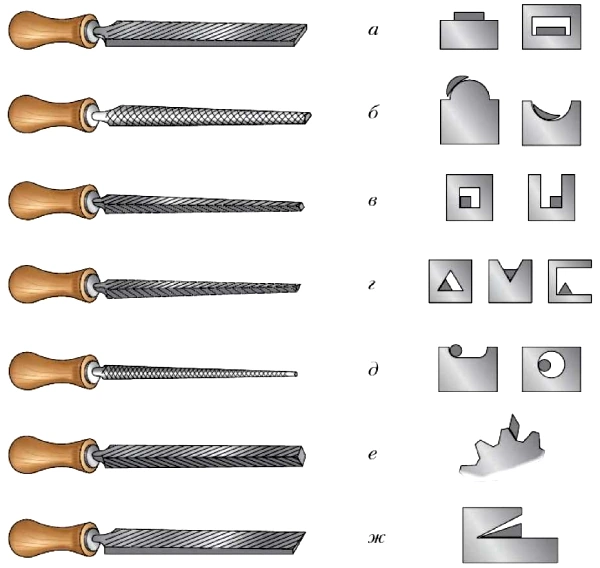

Рис. 67. Виды напильников по форме поперечного сечения и примеры их применения:
а — плоский; б — полукруглый; в — квадратный; г — трёхгранный; д — круглый; е — ромбический; ж — ножевой

Напильники могут быть с одинарной, двойной и рашпильной насечками (рис. 68). Каждая насечка — зуб напильника — имеет форму клина (клиновидную форм) имеют также зубья ножовки и режущая кромка зубила).

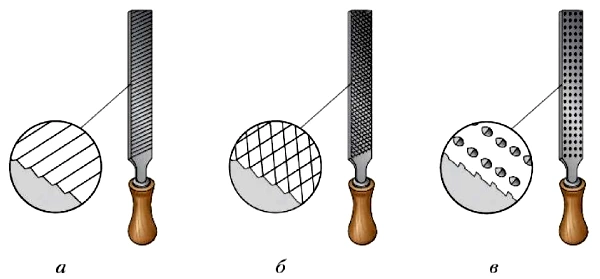

Рис. 68. Формы насечек напильников: а — одинарная; б — двойная; в — рашпильная

Промышленность выпускает напильники шести номеров — 0, 1, 2, 3, 4, 5. Напильники номер 0 и 1 — драчёвые — имеют круппую) насечку: 5...12 зубьев на 10 мм длины. Их применяют для грубой обработки. Толщина снимаемого слоя металла за один ход драчёвого напильника 0,2...0,5 мм.

Напильники номер 2 и 3 — личные — имеют среднюю насечку: 13...26 зубьев на 10 мм длины. Этими напильниками работают, когда основной слой металла уже снят драчёвым напильником. Толщина снимаемого слоя металла за один ход личного напильника 0,1...0,3 мм.

Напильники номер 4 и 5 — бархатные — имеют насечку 42—80 зубьев на 10 мм длины. Их применяют для чистовой доводки и шлифования поверхностей. Они снимают слой металла толщиной 0,005...0,01 мм.

Напильники бывают разной длины: от 100 до 400 мм. При опиливании выбирают напильник примерно на 150 мм длиннее обрабатываемой заготовки.

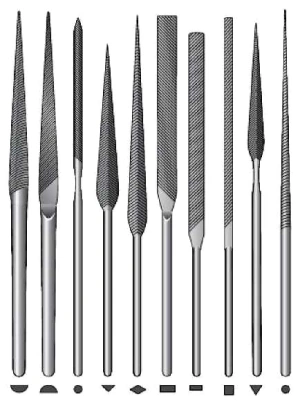

При опиливании мелких деталей или зачистке заготовок в труднодоступных местах применяют надфили (рис. 69). Это небольшие напильники длиной 80...160 мм, толщиной или диаметром 2...3 мм. Надфили имеют насечку 20—112 зубьев на 10 мм длины.

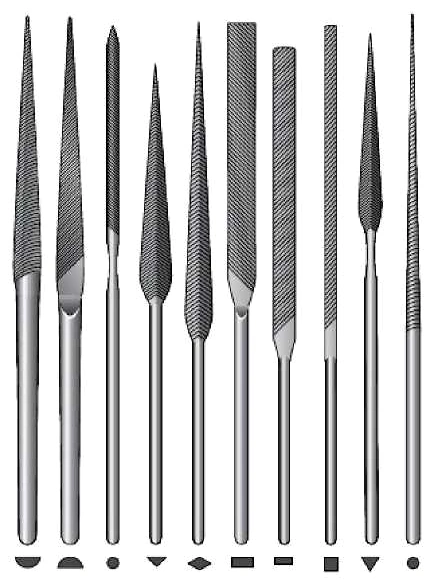

Рис. 69. Надфили

Рабочая поза при опиливании такая же, как и при зачистке заготовок. Закруглённая часть ручки напильника должна упираться в ладонь правой руки. Левую руку кладут сверху на носок напильника, отступив от края 20...30 мм.

При опиливании параллельных плоскостей сначала обрабатывают окончательно одну плоскость, которую принимают за базовую. Затем размечают положение другой плоскости и опиливают её.

При обработке заготовок следует время от времени изменять направление движения напильника. Например, после применения поперечного опиливания (рис. 70, а), позволяющего снимать большие припуски, используют продольное опиливание (рис. 70, б), которое обеспечивает прямолинейность обрабатываемой плоскости.

Круговое опиливание (рис. 70, в) применяют для снятия небольших припусков при окончательной отделке поверхности.

Можно опиливать заготовку косым штрихом слева направо, затем поперечным и в завершение косым штрихом справа налево. Эта обработка называется опиливанием перекрёстным штрихом (рис. 70, г).

При опиливании заготовок из сортового проката необходимо строго соблюдать правила безопасной работы. Они такие же, как при зачистке деталей из тонколистового металла и проволоки.

При опиливании заготовок из пластмассы драчёвые напильники и напильники с рашпильной насечкой, как правило, не применяют. Предварительное опиливание ведут личными напильниками, а окончательную доводку выполняют бархатными. Мелкие элементы заготовки обрабатывают надфилями.

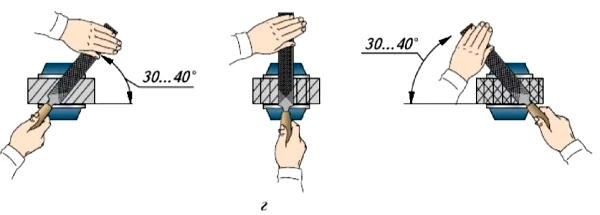

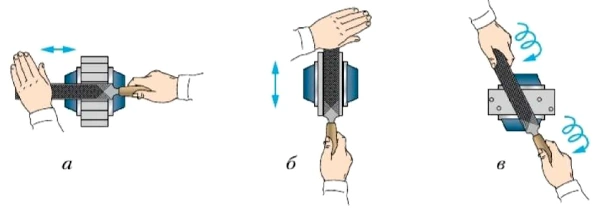

Рис. 70. Приёмы опиливания заготовок: а — поперечное; б — продольное; в — круговое; г — перекрёстным штрихом

Практическая работа № 23

Опиливание заготовок из металла и пластмассы

1. Надёжно закрепите металлическую заготовку: отвёртки (см. рис. 33, а), подвески (см. рис. 33, б), нутромера (см. рис. 39, д) или другой детали в тисках и опилите её наружные поверхности.

2. Выберите напильники нужного профиля и обработайте фигурное отверстие одной из деталей: отвёртки (см. рис. 33, а), ручки (см. рис. 39, а) или другой детали.

3. Опилите наружные поверхности пластмассового корпуса вешалки-крючка (см. рис. 66) или пластмассовой детали своего творческого проекта.

4. Проверьте с помощью линейки, слесарного угольника и штангенциркуля качество полученных поверхностей.

Проверяем свои знания

1. Какие бывают напильники в зависимости от формы поперечного сечения?

2. Какие способы опиливания поверхностей вы знаете?

3. Что такое надфиль?
