Урок 20 (вариант А)
Технология сверления заготовок на настольном сверлильном станке

Материальные технологии
Технологии обработки конструкционных материалов
§22. Технология сверления заготовок на настольном сверлильном станке

Для сверления отверстий в деталях из древесины, металла и пластмассы, кроме ручной и электрической дрелей, применяют с веря ильные станки.

Обычно школьные мастерские оборудованы настольными сверлильными станками. Основанием настольного сверлильного станка (рис. 71) служит массивная деталь — станина 6, в которой закреплена вертикальная винтовая колонна 4. На станине имеется стол 9 с прорезями для крепления тисков и других приспособлений. В передней части станины расположены кнопки включения 7 вращения сверла по часовой стрелке и против часовой стрелки, а также кнопка выключения 8, окрашенная в красный цвет.

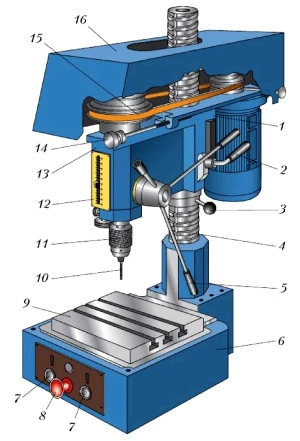

Рис. 71. Устройство сверлильного станка:
1 — шпиндельная бабка с электродвигателем; 2 — ручка фиксирования шпиндельной бабки; 3 — рукоятка подъёма и опускания шпиндельной бабки; 4 — винтовая колонна; 5 — рукоятка подачи шпинделя с патроном; 6 — станина; 7 — кнопка включения; 8 — кнопка выключения; 9 — стол; 10 — сверло; 11 — патрон; 12 — шкала установки глубины сверления; 13 — шпиндельная коробка; 14 — винт натяжения ремённой передачи; 15 — ремённая передача; 16 — кожух ремённой передачи

На винтовой колонне расположена шпиндельная бабка 1 в которой смонтированы электродвигатель и другие агрегаты. Вращение вала электродвигателя передастся через ремённую передачу 15 на находящийся в шпиндельной коробке 13 шпиндель — вал, на котором закреплён патрон 11 со сверлом 10. Ремённая передача в целях безопасности ограждена кожухом 16.

Для того чтобы поднять на нужную высоту шпиндельную бабку — верхнюю часть станка, нужно вращать рукоятку 3, после чего зафиксировать необходимое положение ручкой 2.

Для закрепления сверла предназначен трёхкулачковый патрон (рис. 72). Сверло 1 вставляют в кулачки 2 и вращают кольцо 4 до соприкосновения кулачков со сверлом. Затем кулачки плотно сжимают, вставив ключ 6 в отверстия втулки 3 патрона и поворачивая его по часовой стрелке.

Рис. 72. Трёхкулачковый патрон сверлильного станка: 7 — сверло; 2 — кулачки; 3 — втулка; 4 — кольцо с насечкой; 5 — шпиндель; 6 — ключ

После этого на короткое время включают станок, чтобы проверить правильность установки сверла (с разрешения учителя). Остриё правильно установленного сверла при вращении не должно описывать окружность.

Заготовку для сверления закрепляют в машинных тисках (рис. 73), которые устанавливают на стол станка.

Рис. 73. Машинные тиски: 1 — основание: 2 — неподвижная губка: 3 — подвижная губка; 4 — винт: 5 — рукоятка

В некоторых случаях такие тиски не используют, а удерживают заготовку ручными тисками (ручным зажимом) (рис. 74, 75).

Рис. 74. Ручные тиски: 7 — зажимы; 2 — винт: 3 — гайка; 4 — ось

Рис. 75. Сверление заготовки на подкладной доске: 1 — подкладная доска; 2 — заготовка; 3 — шпиндель станка; 4 — ручные тиски

Шпиндель станка с патроном и сверлом опускают к заготовке, поворачивая рукоятку 5 (см. рис. 71). Сверление выполняют, плавно нажимая на рукоятку подачи, не прикладывая большого усилия. В конце сверления нажим на сверло ослабляют. Просверлив отверстие, вращают рукоятку по часовой стрелке, чтобы поднять шпиндель в верхнее положение, и выключают станок.

Правила безопасной работы

1. Включать сверлильный станок можно только с разрешения учителя. У станка должен находиться только один человек.

2. При работе па стайке следует пользоваться защитными очками, волосы убрать под головной убор, все пуговицы рабочего халата застегнуть.

3. Не отходить от включённого станка.

4. Не класть посторонние предметы на стол станка.

5. Перед началом сверления следует проверить надёжность закрепления заготовки в тисках. Центры будущих отверстий в металлических заготовках должны быть накернены.

6. Сверло в патроне должно быть закреплено надёжно, без перекосов.

Практическая работа № 24

Ознакомление с устройством настольного сверлильного станка, сверление отверстий на станке

1. По рисунку 71 ознакомьтесь с устройством сверлильного станка.

2. В мастерской ознакомьтесь со станком и с его основными частями. Запишите в рабочую тетрадь названия основных частей.

3. Получите заготовку у учителя, надёжно закрепите её в машинных или ручных тисках.

4. Просверлите заготовку. Проверьте качество сверления по чертежу.

Самостоятельная работа

Работа с информацией.

Ознакомьтесь, выполнив поиск в Интернете и других источниках информации, как выглядят и работают современные сверлильные станки-автоматы на промышленных предприятиях. Сохраните информацию в форме описания, схем, фотографий и др.

Проверяем свои знания

1. Из каких основных частей состоит настольный сверлильный станок?

2. Какие приспособления применяют для работы на сверлильном станке?

3. Для какой цели служат прорези в столе сверлильного станка?
