Урок 19 (вариант А)
Технология нарезания резьбы

Материальные технологии
Технологии обработки конструкционных материалов
§24. Технология нарезания резьбы

Многие детали машин, строительных конструкций и бытовых приборов скрепляют между собой с помощью резьбовых соединений. В резьбовых соединениях применяют болты, гайки, шпильки и винты.

Болт — цилиндрический стержень с головкой на одном конце и с резьбой для навинчивания гайки на другом (рис. 79, а).

Гайка — деталь резьбового соединения, имеющая отверстие с резьбой (рис. 79, а, б).

Рис. 79. Резьбовые соединения:
а — с помощью болта; б — с помощью шпильки; в — с помощью винта: 1 — болт; 2 — гайка; 3 — шпилька; 4 — винт; 5 — шайба; 6, 7 — соединяемые детали

Шпилька — цилиндрический стержень с резьбой на обоих концах (рис. 79, б). Один конец шпильки ввинчивается в одну из соединяемых деталей, а па другой конец устанавливают скрепляемую деталь и навинчивают гайку. Винт — цилиндрический стержень с резьбой для ввинчивания в одну из соединяемых деталей (рис. 79, в). Болты и винты имеют головки различных форм.

Резьба — выступы на поверхности винтов и гаек, расположенные по винтовой линии (рис. 80).Как изображают резьбу на чертеже, показано на рисунке 51.

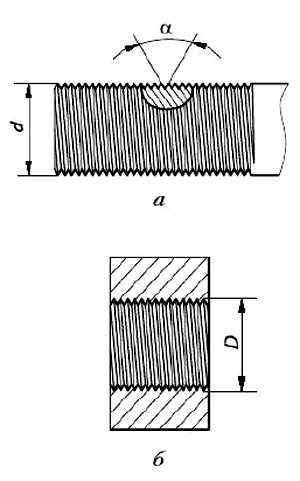

Рис. 80. Резьба: а — наружная; б — внутренняя; d и D — диаметры резьбы на стержне и в отверстии

Для нарезания наружной резьбы используют специальный инструмент — плашку (рис. 81, а).

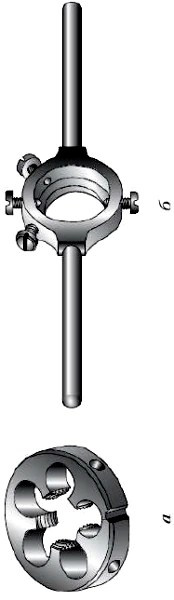

Рис. 81. Круглая плашка (а) и плашкодержатель (б)

Плашка имеет вид гайки. Резьбу плашки пересекают сквозные продольные отверстия с режущими кромками. При нарезании резьбы стружка выходит в отверстия. Изготавливают плашки из инструментальных сталей.

Для того чтобы нарезать резьбу плашкой на стержне, надо по справочным таблицам (например, по табл. 9) определить диаметр стержня для данной резьбы и проточить заготовку па этот диаметр с обязательным выполнением фаски на конце стержня. Фаска необходима для того, чтобы плашка легко заходила на стержень.

Заготовку закрепляют вертикально в тисках, предварительно разметив на стержне длину нарезаемой резьбы. Длина выступающей над плоскостью губок части стержня должна быть больше длины нарезаемой резьбы на 20...25 мм.

Таблица 9

Диаметр стержня для нарезания метрической резьбы

Плашку для нарезания требуемой резьбы (диаметр резьбы и её шаг обозначены на поверхности плашки) закрепляют в плашкодержателе (рис. 81, б).

Первые витки резьбы можно нарезать без смазки, так как плашка легче захватывает сухой металл. Нарезав первые витки, стержень смазывают маслом. Вращают плашкодержатель следующим образом: делают один-два оборота по часовой стрелке и пол-оборота в обратном направлении, для того чтобы сломать вьющуюся стружку (рис. 82).

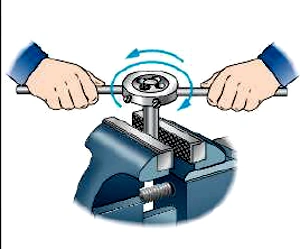

Рис. 81. Нарезание резьбы плашкой

Качество нарезанной резьбы в условиях школьных мастерских можно проверить, навинчивая на неё соответствующую гайку.

Внутреннюю резьбу (резьбу в отверстии) нарезают метчиком (рис. 83). Он состоит из хвостовика и рабочей части. Рабочая часть метчика представляет собой винт с продольными канавками. По канавкам при нарезании резьбы сходит стружка.

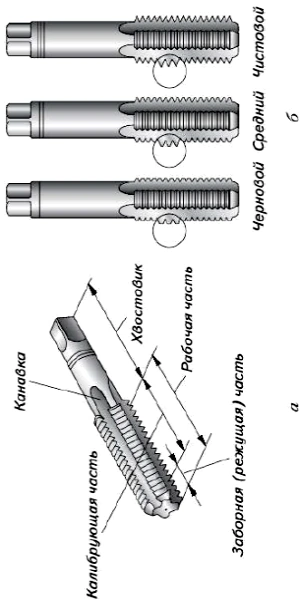

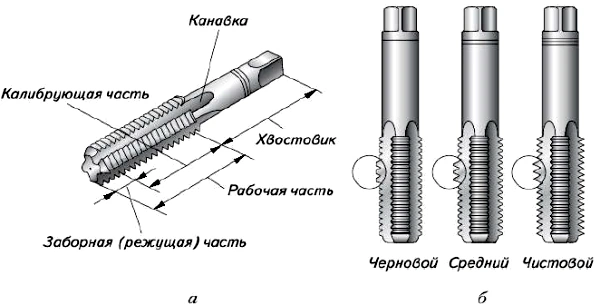

Рис. 83. Метчики: а — основные элементы; б — комплект для нарезания метрической резьбы

Метчики, как и плашки, изготавливают из инструментальных сталей. Ручные метчики для нарезания метрической резьбы выпускают по одному либо в комплекте по два (чистовой и черновой) или три (черновой, средний и чистовой). На хвостовой части всех метчиков указаны диаметр и шаг резьбы, а на метчиках из комплекта ещё нанесены круговые риски (одна, две или три) либо проставлены номера метчиков.

Перед нарезанием резьбы метчиком в детали выполняют отверстие соответствующего диаметра (табл. 10).

Таблица 10

Диаметр отверстия для нарезания метрической резьбы

Заготовку с отверстием закрепляют в тисках так, чтобы ось отверстия была перпендикулярна плоскости губок тисков. Затем на хвостовик чернового метчика надевают вороток, а рабочую часть метчика смазывают маслом. Метчик вертикально без перекоса помещают в нарезаемое отверстие. Прижимая его к детали левой рукой, плавно вращают вороток по часовой стрелке, пока метчик не врежется в металл и не встанет устойчиво. После этого вороток берут обеими руками и с лёгким нажимом вращают, делая один-два оборота по часовой стрелке и пол-оборота против (рис. 84). Так нарезают все отверстия.

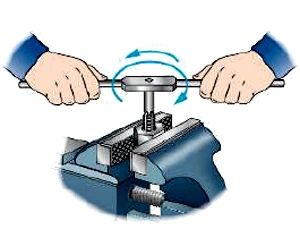

Рис. 84. Нарезание резьбы метчиком

Закончив нарезание черновым метчиком, его вывёртывают, вставляют средний метчик и повторяют нарезание. Окончательно доводят резьбу чистовым метчиком.

Качество резьбы в условиях мастерских можно проверить, вворачивая в отверстие соответствующий болт.

Перечисленные приёмы пригодны и при нарезании резьбы в заготовках из искусственных материалов, например некоторых видов пластмасс.

Однако многие пластмассы являются хрупкими и могут при нарезании расколоться. Поэтому надо вначале попробовать нарезать резьбу в небольшой заготовке из данной пластмассы и, если резьба получится, перейти к изделию.

Практическая работа № 26

Нарезание резьбы

1. Получите у учителя заготовку — металлический стержень — и нарежьте на нём резьбу плашкой. Проверьте качество нарезанной наружной резьбы.

2. Получите у учителя заготовку (металлическую или пластмассовую) с отверстием и нарежьте в нём резьбу метчиком. Проверьте качество нарезанной внутренней резьбы.

Проверяем свои знания

1. Где применяют резьбовые соединения?

2. Чем болт отличается от шпильки, от винта?

3. Каким инструментом нарезают наружную резьбу? Внутреннюю резьбу?
