§25. Устройство настольного горизонтально-фрезерного станка

Фрезерование — это операция механической обработки металлов и искусственных материалов резанием. Она заключается в том, что многолезвийный инструмент — фреза (рис. 85) — совершает вращательное (главное) движение, а обрабатываемая заготовка — поступательное (движение подачи).

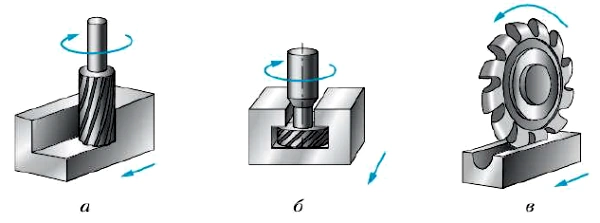

Рис. 85. Виды фрез: а, б — концевые; в - фасонная

Фрезерование применяют для получения плоскостей, пазов, канавок, изготовления зубчатых колёс и др. Заготовку устанавливают в тисках или непосредственно на столе станка (рис. 86).

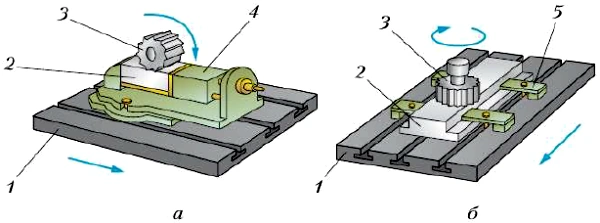

Рис. 86. Фрезерование плоскостей: а — цилиндрической фрезой в тисках; б — торцевой фрезой на столе станка: 1 — стол; 2 — заготовка; 3 — фреза; 4 — тиски; 5 — прижим

В школьных мастерских применяют настольный горизонтально-фрезерный станок модели НГФ-110Ш (рис. 87).

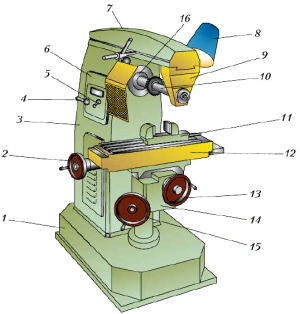

Рис. 87. Устройство горизонтально-фрезерного станка НГФ-110Ш:
1 — основание; 2 — маховик продольной подачи; 3 — корпус станка; 4,5 — рукоятки переключения частоты вращения шпинделя; 6 — коробка скоростей; 7 — хобот; 8 — светильник; 9 — серьга; 10 - оправка с фрезой; 11 — тиски; 12 — стол; 13 — маховик поперечной подачи; 14 — консоль; 15 — маховик вертикальной подачи; 16 — шпиндель

На нём можно фрезеровать горизонтальные и вертикальные плоскости, пазы и т. д. концевыми, цилиндрическими, торцевыми, дисковыми, угловыми и фасонными фрезами. Диаметр фрезы не должен превышать 110 мм.

Устройство станка

Горизонтально-фрезерный станок (рис. 87) состоит из основания 1, корпуса 3, коробки скоростей 6. Коробка скоростей обеспечивает получение шести частот вращения шпинделя — от 125 до 1250 об/мин с помощью рукояток 4 и 5. Фреза закрепляется на оправке 10 зажимными втулками.

В верхней части корпуса 3 имеются направляющие типа «ласточкин хвост», в которых установлен хобот 7. Хобот можно перемещать вручную по направляющим. К переднему концу хобота крепится серьга 9, которая служит опорой для оправки 10 с фрезой. Другой конец оправки закрепляется в шпинделе станка.

Заготовку устанавливают непосредственно на столе станка 12 или в тисках 11. Стол может перемещаться в продольном направлении маховиком 2, в поперечном направлении маховиком 13, в вертикальном направлении по направляющим станины вместе с консолью 14 маховиком 15.

Заготовки из искусственных материалов, например пластмасс, обрабатывают при большей частоте вращения шпинделя, чем при обработке металлических заготовок.

Правила безопасной работы

1. Включать станок только с разрешения учителя.

2. Работать на станке только в спецодежде и защитных очках.

3. Рукоятки управления, маховики подач вращать плавно, без рывков.

4. Не отходить от включённого станка.

5. Надёжно и прочно закреплять заготовку.

Практическая работа № 27

Ознакомление с режущим инструментом для фрезерования и с устройством станка НГФ-110Ш

1. Рассмотрите несколько различных фрез.

2. Определите их виды и назначение.

3. Осмотрите настольный горизонтально-фрезерный станок НГФ-110Ш и назовите его основные части.

Практическая работа № 28

Наладка и настройка станка НГФ-110Ш

1. Пользуясь схемой, расположенной на коробке скоростей станка, установите рукоятками 4 и 5 (см. рис. 87) минимальную частоту вращения шпинделя, включите и выключите станок. Проверьте работу станка, настроив его на максимальную частоту вращения шпинделя.

2. Установите на оправке 10 цилиндрическую фрезу, а в тисках 11 заготовку.

3. Установите нужное число оборотов и выполните пробное фрезерование с минимальной подачей и глубиной резания.

4. Выключите станок и измерьте полученный размер штангенциркулем.

Самостоятельная работа

Работа с информацией.

Выясните, выполнив поиск в Интернете и других источниках информации, какие современные фрезерные станки применяют на промышленных предприятиях для обработки заготовок. Сохраните информацию в форме описания, схем, фотографий и др.

Проверяем свои знания

1. Что такое фрезерование?

2. Какие инструменты применяют при фрезеровании?

3. Какие виды работ можно выполнять на фрезерном станке HГФ-110Ш?
