Урок 4 (вариант А)
Технология точения декоративных изделий из древесины на токарном станке

Материальные технологии
Технологии художественно-прикладной обработки материалов
§4. Технология точения декоративных изделий из древесины, имеющих внутренние полости

C древнейших времён для получения декоративных изделий из древесины применялось точение — обработка поверхностей резанием. Точением получают разнообразные формы изделия (рис. 13): вазы, чаши, тарелки, стаканы, солонки и другую посуду, шкатулки, игрушки, мебель. Эти изделия можно использовать в хозяйстве или украшать ими интерьер жилища.

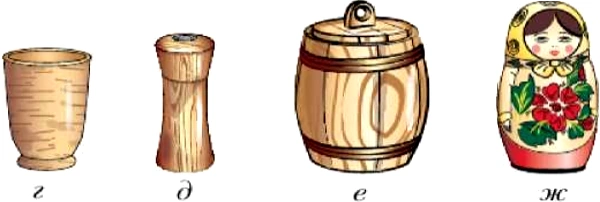

Рис. 13. Декоративные изделия из древесины: а — ваза; б — чаша; в — тарелка; г — стакан; д — солонка; е — сахарница-бочонок; ж — матрёшка

Декоративные вазы изготавливают обычно из древесины дуба, ореха, груши и другой древесины, имеющей красивую текстуру. Посуду и игрушки вытачивают из древесины липы, осины, берёзы. Для изготовления деталей мебели обычно используют хвойные породы.

Иногда заготовку склеивают из нескольких брусков древесины разных пород, имеющих неодинаковую окраску (рис. 14, а). В результате этого изделие приобретает дополнительное украшение от сочетания различных текстур (рис. 14, б).

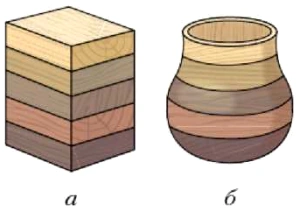

Рис. 14. Блочная заготовка (а) и готовое изделие (б)

Рассмотрим технологию обработки несложной вазы на школьном станке для обработки древесины СТД-120М. Восьмигранную заготовку закрепляют па планшайбе (рис. 15, а) и проводят черновое точение наружной поверхности полукруглой стамеской — рейером (рис. 15, б).

После этого переустанавливают подручник и выполняют растачивание внутренней полости вначале рейером (рис. 15, в), а затем крючком (режущий инструмент) (рис. 15, г) или фасонной стамеской, имеющей закруглённое лезвие. Донышко зачищают плоской стамеской (рис. 15, д). Размеры внутренней полости периодически контролируют шаблоном.

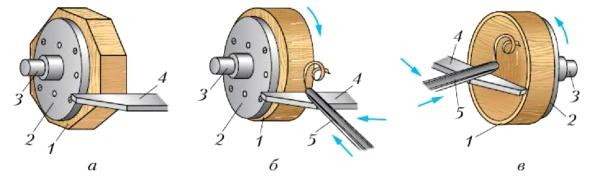

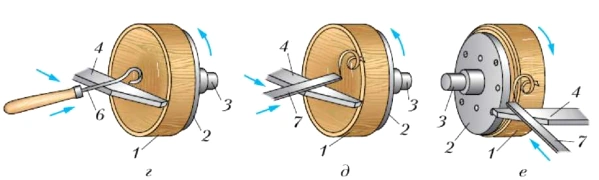

Рис. 15. Технология изготовления вазы:
а — установка заготовки на станок; б — черновое точение; в — обработка внутренней полости рейером; г — обработка полости крючком; д — зачистка донышка; е — подрезание основания; 1 — заготовка; 2 — планшайба; 3 — шпиндель станка; 4 — подручник; 5 — полукруглая стамеска; 6 — крючок; 7 — плоская стамеска

Обработав внутреннюю полость, переходят к чистовому точению наружной поверхности и подрезанию торца косой стамеской — мейселем. Не следует делать толщину стенок вазы меньше 5 мм. Затем подрезают основание вазы плоской стамеской (рис. 15, е). Зачищают изделие шлифовальной шкуркой. Если небольшую заготовку устанавливают в трубчатом патроне станка, обработку также начинают с чернового точения, придавая заготовке цилиндрическую форму полукруглой стамеской (рис. 16, а). Затем переустанавливают подручник и растачивают внутреннюю полость крючком (рис. 16, б), контролируя её форму с помощью шаблона.

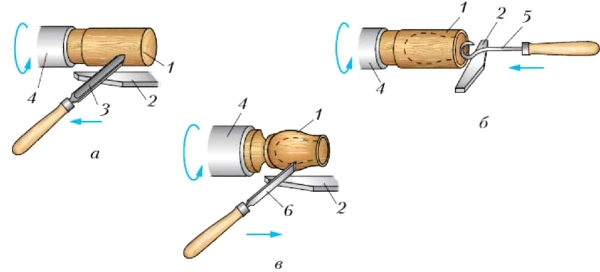

Рис. 16. Обработка заготовки, установленной в патроне станка:
а — черновое точение; б — растачивание внутренней полости; в — чистовая обработка наружной поверхности; 1 — заготовка; 2 — подручник; 3 — полукруглая стамеска; 4 — патрон; 5 — крючок; 6 — мейсель

После этого обрабатывают наружную поверхность мейселем (рис. 16, в), постоянно контролируя размеры кронциркулем или штангенциркулем, а также по шаблону. Затем подрезают торцы. Изделие зачищают шлифовальной шкуркой, останавливают станок и отрезают припуск. Отделку выполняют лакированием или окраской.

Правила безопасной работы

1. Включать станок только с разрешения учителя.

2. Следить, чтобы защитный экран па станке был опущен.

3. Режущий инструмент подводить к заготовке только после того, как шпиндель наберёт полное число оборотов.

4. При включённом станке запрещается измерять заготовки.

5. После выключения станка нельзя тормозить руками заготовку, патрон или планшайбу.

6. Не отходить от включённого станка.

7. По окончании работы следует положить инструменты па установленные места, смести стружку щёткой.

Практическая работа № 6

Внимание! Помним и соблюдаем правила безопасной работы.

Точение декоративных изделий из древесины

1. По заданию учителя подготовьте заготовки для изделий, показанных на рисунке 13, или для детали вашего творческого проекта.

2. Определите, какие инструменты понадобятся для изготовления детали.

3. Выточите деталь на токарном станке для обработки древесины.

4. Зачистите поверхности шлифовальной шкуркой.

5. Проконтролируйте качество полученного изделия с помощью шаблонов и кронциркуля.

6. Выполните отделку изделий.

Не забудьте сфотографировать сделанное изделие и поместить фотографию в портфолио.

Проверяем свои знания

1. Назовите декоративные изделия с внутренними полостями, которые можно выточить на станке для обработки древесины.

2. C какой целью заготовку для декоративной вазы склеивают из нескольких брусков древесины?

3. Какими измерительными инструментами контролируют размеры деталей из древесины, обработанных па токарном станке?
