Сборник бумажных моделей
Глава 1. C чего начинать работу над моделями
Репродуцирование

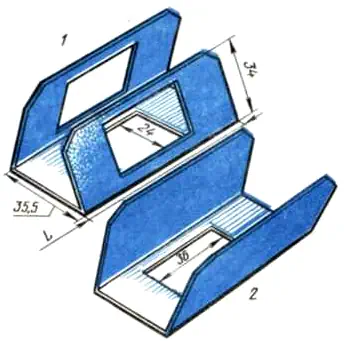

Репродуцирование — довольно простой и в то же время быстрый и качественный способ воспроизведения чертежей и схем. Им может воспользоваться каждый, у кого есть фотоувеличитель. Дополнительные детали, необходимые для работы, можно сделать из черной бумаги, в которую обычно упаковывают фотоматериалы. Это вставка 1 для компоновки и фокусировки кадра и кассета 2 для негативной пленки (рис. 11).
По форме и размерам эти детали одинаковы. Размер L каждый из вас должен определить сам в зависимости от конструкции негативодержателя своего увеличителя, куда в процессе репродуцирования будут поочередно зажиматься вставка и кассета. Для репродуцирования понадобятся специальный осветитель (если его нет, можно воспользоваться настольной лампой) и определитель резкости — контрольная сетка, нанесенная на кусочек фотопленки. Она продается в фотомагазинах, но нетрудно сделать ее и самим.
Вложите во вставку определитель резкости и зажмите в негативодержа- теле увеличителя. На место, куда при печатании кладется фотобумага, поместите оригинал, который нужно воспроизвести. Включите увеличитель. По изображению таблички для фокусировки, спроецированному на оригинал, скомпонуйте нужный вам кадр и сфокусируйте его. Осторожно заменив в темноте вставку с табличкой на кассету с небольшим (5 — 6 см) отрезком негативной пленки, включите на несколько секунд осветитель, направленный на оригинал. Изображение оригинала через объектив увеличителя спроецируется на пленку, и вы получите негатив хорошего качества.
