Глава 2. Твоя первая модель
В этой главе пойдет речь о трех простейших моделях: ракете, которая запускается с руки, истребителе, летающем на корде, и гоночном автомобиле, катапультирующем со стартовой катапульты. Ни одна из этих моделей не является копией настоящей машины, все они придуманы и названы так условно. Но есть у этих моделей общее, что делает их похожими между собой. Это обтекаемый корпус. Он выполнен всего-навсего из одного листа ватмана и представляет собой конус. В одном случае к конусу приклеены стабилизаторы — и мы имеем модель ракеты; в другом — шасси, киль, крылья дают нам истребитель; а в третьем — мы приклеиваем кабину с ветровым стеклом и получаем гоночный автомобиль. Как просто! Не правда ли?
Ракета
Это самая простая модель. Материалом для изготовления ее корпуса и стабилизаторов служит цветная бумага, а для парашюта, который обеспечивает ей плавный спуск,— цветная папиросная бумага.

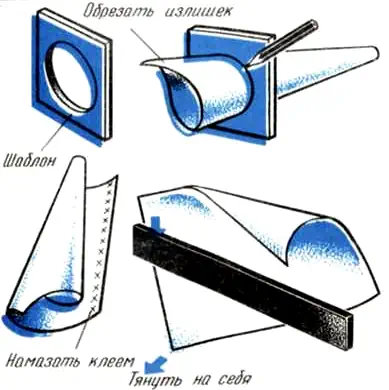

Возьмите лист размером 170× × 250 мм и сверните из него конус (рис. 12). Чтобы бумага легче сворачивалась, протяните ее между столом и ребром линейки.
Теперь намажьте клеем кромку и склейте. Придержите шов, пока он не «схватится». На готовый конус наденьте шаблон до упора и проведите карандашом линию на конусе. Излишек бумаги на срезе кормовой части корпуса обрежьте.
Шаблон должен быть жестким, поэтому его делают из картона или из бумаги, склеенной в несколько слоев. В данном случае шаблон имеет форму квадрата. Так удобнее с ним работать.
У ракеты три пары стабилизаторов — неподвижных частей хвостового «оперения»: три больших и три маленьких. Именно они придают ракете устойчивость в полете. Поэтому очень важно, чтобы все пары были изготовлены строго одинаково.

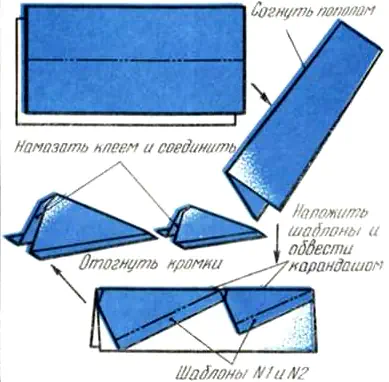

Для изготовления стабилизаторов вам понадобятся три листка такой же плотной цветной бумаги, как и для корпуса, размером 8×17 мм. Согните каждый листок пополам вдоль, наложите на них по два шаблона — № 1 и № 2 и обведите их карандашом (рис. 13).
Вырежьте по контуру карандашной линии стабилизаторы ракеты. Потом отогните кромки по пунктиру, намажьте внутренние стороны клеем и соедините.

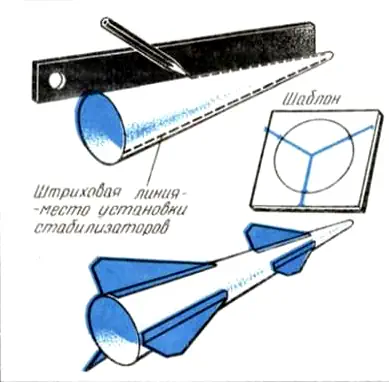

Прежде чем установить стабилизаторы на модель, разметьте места их крепления. Для этого на кормовой части ракеты отметьте по шаблону три точки. Карандашом по линейке соедините их с носом ракеты штриховой линией (рис. 14).
Наклейте по этим линиям стабилизаторы. Расстояние между ними выберите по своему усмотрению. Точки крепления стабилизаторов на кормовой части ракеты можно найти и геометрическим построением. Чтобы разделить окружность на три равные части, надо из любой точки на ней раствором циркуля, равным радиусу этой окружности, последовательно сделать шесть засечек. Вершины равностороннего треугольника и есть искомые точки.
Для изготовления купола парашюта возьмите папиросную бумагу размером 280×280 мм. Согните ее несколько раз так, как показано на рисунке 15, и обрежьте — купол готов.
Вырезая квадрат, строго соблюдайте правильность этой геометрической фигуры. При складывании бумаги старайтесь не смять ее, иначе модель будет выглядеть очень неряшливой, да и лететь она будет плохо.
Теперь подготовьте стропы — катушечные нитки. Их должно быть восемь. Все одного размера. Чтобы определить этот размер, возьмите 1,5 длины диаметра купола парашюта и прибавьте к этой величине длину корпуса ракеты.

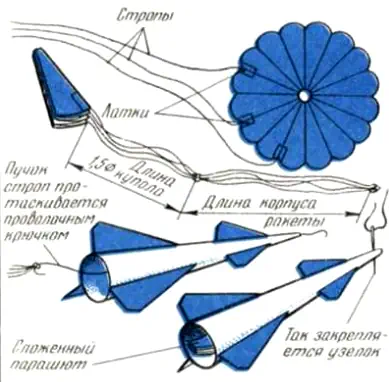

Наклейте стропы на купол парашюта с помощью бумажных латок и сложите купол так, чтобы стропы с латками были собраны вместе, одна к другой (рис. 16).
Завяжите стропы в узелок на расстоянии от купола, равном 1,5 длины его диаметра, и сделайте второй узелок — на конце строп. Потом протяните пучок парашютных строп внутрь корпуса ракеты проволочным крючком. Второй узелок пучка закрепите на носу ракеты иголкой с ниткой. Как это сделать, показано на этом же рисунке.
Сложенный парашют уложите в кормовую часть ракеты.
Модель ракеты будет выглядеть более яркой, если ее купол сделать цветным. Выкрасить папиросную бумагу можно так. Подлейте в тарелку с водой несколько ложек туши или несколько капель чернил нужного цвета. Возьмите лист бумаги и протяните его по воде сначала с одной стороны, затем с другой. Потом подвесьте за кончик. Когда бумага высохнет, слегка прогладьте ее утюгом.
Запустите ракету рукой под углом 60 — 70° к горизонту. Она взлетает и, после того как раскрывается парашют, плавно опускается на землю.
